Sic kristal 4h-SEMI 4 het“ Optische Wafeltje van het Siliciumcarbide

Merknaam:	zmkj
Modelnummer:	hoge zuiverheids un-doped 4h-semi
MOQ:	3PCS
Prijs:	by required
Leveringstermijn:	10-20days

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Materiaal:

het kristal van het siliciumcarbide

Grootte:

3inch of 4inch

Toepassing:

Optisch

Weerstandsvermogen:

>1E7

Type:

4h-semi

Dikte:

0.5mm

Oppervlakte:

DSP

Richtlijn:

0° van c-as

Verpakking Details:

Verpakt in een klasse 100 schoon ruimtemilieu, in cassettes van enige wafeltjecontainers

Levering vermogen:

100pcs/months

Markeren:

4 het“ Optische Wafeltje van het Siliciumcarbide

4h-SEMI het Wafeltje van het Siliciumcarbide

SIC Crystal Silicon Carbide Wafer

Productomschrijving

Het carbide sic wafeltjes van het hoge zuiverheids un-doped 4inch 4H-semi silicium voor optisch lens of apparaat

Van het het kristalsubstraat van het siliciumcarbide sic het wafeltjecarborundum

DE MATERIËLE EIGENSCHAPPEN VAN HET SILICIUMcarbide

Productnaam:

Van het siliciumcarbide (sic) het kristalsubstraat

Productomschrijving:

2-6inch

Technische parameters:

Celstructuur	Hexagonaal
Roosterconstante	a = 3,08 Å c = 15,08 Å
Prioriteiten	ABCACB (6H)
De groeimethode	MOCVD
Richting	De groeias of Gedeeltelijke (0001) 3,5 °
Het oppoetsen	Si-oppervlakte het oppoetsen
Bandgap	2.93 (indirecte) eV
Geleidingsvermogentype	N of seimi, hoge zuiverheid
Weerstandsvermogen	0,076 ohm-cm
Diëlektrische constante	e (11) = e (22) = 9,66 euro (33) = 10,33
Warmtegeleidingsvermogen @ 300K	5 W/cm. K
Hardheid	9.2 Mohs

Specificaties:

6H-n-Type 4H het n-Type semi-insulating dia2 „x0.33mm, dia2“ x0.43mm, dia2 ' x1mmt, 10x10mm, Enige 10x5mm werpt of het dubbel werpt, Ra <10a>

Norm die verpakken:

schone ruimte 1000, schone zak 100 of enige doos verpakking

Toepassing van siliciumcarbide in de industrie van het machtsapparaat

Van het Siliciumsi van de prestatieseenheid van het het Siliciumcarbide het Galliumnitride GaN sic
Bandhiaat eV 1.12 3,26 3,41
Analyse elektrisch veld MV/cm 0,23 2,2 3,3
Elektronenmobiliteit cm^2/Vs 1400 950 1500
Afwijkingssnelheid 10^7 cm/s 1 2,7 2,5
Warmtegeleidingsvermogen W/cmK 1.5 3,8 1,3

Vergeleken met silicium (Si) apparaten kunnen de de machtsapparaten, van het siliciumcarbide (sic) hoog rendement, miniaturisatie effectief bereiken en lichtgewicht van machts elektronische systemen. Het energieverlies van de machtsapparaten van het siliciumcarbide is slechts 50% van dat van Si-apparaten, is de hittegeneratie slechts 50% van dat van siliciumapparaten, en het heeft een hogere huidige dichtheid. Op hetzelfde machtsniveau, is het volume van de machtsmodules van het siliciumcarbide beduidend kleiner dan dat van de modules van de siliciummacht. Nemend de intelligente machtsmodule IPM als voorbeeld, gebruikend de machtsapparaten van het siliciumcarbide, kan het modulevolume tot 1/3 tot 2/3 van de modules van de siliciummacht worden verminderd.

Er zijn 3 types van de machtsdioden van het siliciumcarbide: Schottky-de dioden (SBD), de SPELDdioden en de verbindingsbarrière controleren Schottky-dioden (JBS). wegens Schottky heeft de barrière, SBD een lagere hoogte van de verbindingsbarrière, zodat heeft SBD het voordeel van laag voorwaarts voltage. De totstandkoming van SBD van het siliciumcarbide verhoogde de toepassingswaaier van SBD van 250V tot 1200V. Tegelijkertijd die, zijn zijn kenmerken op hoge temperatuur goed, van kamertemperatuur aan 175°C door shell, de omgekeerde lekkage huidige nauwelijks verhogingen wordt beperkt. Op het toepassingsgebied van gelijkrichters boven 3kV, hebben de Speld van het siliciumcarbide en de dioden van het siliciumcarbide JBS aandacht toe te schrijven aan hun hoger analysevoltage, snellere omschakelingssnelheid, kleiner volume en lichter gewicht dan siliciumgelijkrichters aangetrokken.

Sic is het kristal een belangrijk breed-bandgap-wijd halfgeleidermateriaal. Wegens zijn hoog warmtegeleidingsvermogen, hoog tarief van de elektronenafwijking, hoge sterkte van het analysegebied en stabiele fysieke en chemische eigenschappen, wordt het wijd gebruikt in op hoge temperatuur, in hoge frequentie en hoge machts elektronische apparaten. Er zijn meer dan 200 types van sic kristallen die tot dusver zijn ontdekt. Onder hen, zijn 4H- en 6H-sic de kristallen commercieel geleverd. Zij allen behoren tot de 6mm puntgroep en hebben een second-order niet-lineair optisch effect. Semi-insulating sic kristallen zijn zichtbaar en middelgroot. De infrarode band heeft een hogere overbrenging. Daarom zijn optoelectronic apparaten op sic kristallen worden gebaseerd zeer geschikt voor toepassingen in extreme milieu's zoals op hoge temperatuur en hoge druk die. Semi-insulating 4H-sic kristal is bewezen om een nieuw type van medio-infrarood niet-lineair optisch kristal te zijn. Vergeleken met algemeen gebruikte medio-infrarode niet-lineaire optische kristallen, sic heeft het kristal een breed bandhiaat (3.2eV) wegens het kristal. , Hoog warmtegeleidingsvermogen (490W/m·K) en grote bandenergie (5eV) tussen Si-C, die sic kristal maken een hoge drempel van de laserschade hebben. Daarom heeft semi-insulating kristal als niet-lineair kristal van de frequentieomzetting 4H-sic duidelijke voordelen in het outputting van high-power medio-infrarode laser. Aldus, op het gebied van high-power lasers, sic is het kristal een niet-lineair optisch kristal met brede toepassingsvooruitzichten. Nochtans, baseerde het huidige onderzoek op de niet-lineaire eigenschappen van sic kristallen en de verwante toepassingen is nog niet volledig. Dit werk neemt de niet-lineaire optische eigenschappen van 4H- en 6H-sic kristallen als belangrijkste onderzoekinhoud, en poogt sommige basisproblemen van kristallen in termen van niet-lineaire optische eigenschappen sic op te lossen, om de toepassing van kristallen op het gebied van niet-lineaire optica sic te bevorderen. Een reeks van het verwante werk is experimenteel uitgevoerd theoretisch en. De belangrijkste onderzoeksresultaten zijn als volgt: 　　 Eerst, worden de fundamentele niet-lineaire optische eigenschappen van sic kristallen bestudeerd. De veranderlijke temperatuurbreking van 4H- en 6H-sic kristallen in de zichtbare en medio-infrarode banden (404.7nm~2325.4nm) werd getest, en de Sellmier-vergelijking van veranderlijke temperatuur r.i werd gepast. De enige oscillator modeltheorie werd gebruikt om de verspreiding van de thermo-optische coëfficiënt te berekenen. Een theoretische verklaring wordt gegeven; de invloed van het thermo-optische effect op de fase aanpassing van 4H- en 6H-sic kristallen wordt bestudeerd. De resultaten tonen aan dat de fase aanpassing van kristallen 4H-SIC niet door temperatuur wordt beïnvloed, terwijl 6H-sic de kristallen nog temperatuurfase geen aanpassing kunnen bereiken. voorwaarde. Bovendien werd de frequentie die factor van semi-insulating kristal 4H-SIC verdubbelen getest door de methode van de Makerrand.　　 Ten tweede, worden de generatie van de femtosecond optische parameter en de versterkingsprestaties van kristal 4H-SIC bestudeerd. De fase, groepssnelheid de aanpassing, de beste niet collineaire hoek en de beste kristallengte die van kristal 4H-SIC gepompt door de laser van 800nm worden femtosecond theoretisch geanalyseerd aanpassen. Het gebruiken van de femtosecondlaser met een golflengte van 800nm-output door Ti: De saffierlaser als pompbron, die optische parametrische versterkingstechnologie gebruiken in twee stadia, die een 3.1mm dik semi-insulating 4H-sic kristal gebruiken als niet-lineair optisch kristal, onder fase 90° die aanpassen, voor het eerst, een medio-infrarode laser met een centrumgolflengte van 3750nm, één enkele impulsenergie tot 17μJ, werd en een impulsbreedte van 70fs experimenteel verkregen. De laser van 532nm wordt femtosecond gebruikt als pomplicht, en die het sic kristal is 90° wordt fase-aangepast om signaallicht met een golflengte van het outputcentrum van 603nm door optische parameters te produceren. Ten derde, worden de spectrale verbredende prestaties van semi-insulating kristal 4H-SIC als niet-lineair optisch middel bestudeerd. De experimentele resultaten tonen aan dat de helft-maximumbreedte van het verbrede spectrum met de kristallengte en het de dichtheidsincident van de lasermacht op het kristal stijgt. De lineaire verhoging kan door het principe van zelf-fasemodulatie worden verklaard, dat hoofdzakelijk door het verschil van r.i van het kristal met de intensiteit van het inherente licht wordt veroorzaakt. Tegelijkertijd, wordt het geanalyseerd dat in de schaal van de femtosecondtijd, niet-lineaire r.i van sic kristal hoofdzakelijk aan de verbindende elektronen in het kristal en de vrije elektronen in de geleidingsband kan worden toegeschreven; en wordt de z-aftasten technologie gebruikt om het kristal onder 532nm-laser sic als voorbereiding te bestuderen. Niet-lineaire absorptie en niet-lineaire r.i-prestaties.

2. substratengrootte van norm

van het het Carbide (sic) Substraat 4 duim van het diameter de Specificatie Silicium
Rang		Nul MPD-Rang	Productierang	Onderzoekrang	Proefrang
Diameter		76.2 mm±0.3 mm of 100±0.5mm;
Dikte		500±25um
Wafeltjerichtlijn		0° van (0001) as
Micropipedichtheid		≤1 cm2	≤5 cm2	≤15 cm2	≤50 cm2
Weerstandsvermogen	4h-n	0.015~0.028 Ω•cm
	6h-n	0.02~0.1 Ω•cm
	4/6h-Si	≥1E7 Ω·cm
Primaire Vlak en lengte		{10-10} ±5.0°, 32,5 mm±2.0 mm
Secundaire Vlakke Lengte		18.0mm±2.0 mm
Secundaire Vlakke Richtlijn		Siliciumgezicht - omhoog: 90° CW. van Eerste vlakke ±5.0°
Randuitsluiting		3 mm
TTV/Bow /Warp		≤15μm/≤25μm/≤40μm
Ruwheid		Poolse Ra≤1 NM, CMP Ra≤0.5 NM
Barsten door hoge intensiteitslicht		Niets		1 toegestaan, ≤2 mm	Cumulatieve lengte ≤ 10mm, enige length≤2mm

Hexuitdraaiplaten door hoge intensiteitslicht		Cumulatief gebied ≤1%		Cumulatief gebied ≤1%	Cumulatief gebied ≤3%
Polytypegebieden door hoge intensiteitslicht		Niets		Cumulatief gebied ≤2%	Cumulatief gebied ≤5%

Sic wafeltje & baren 2-6inch en andere aangepaste grootte kan ook worden verstrekt.

3.Products detailvertoning

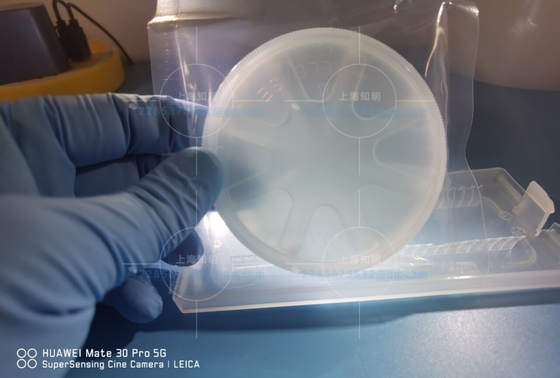

Sic kristal 4h-SEMI 4 het“ Optische Wafeltje van het Siliciumcarbide 0

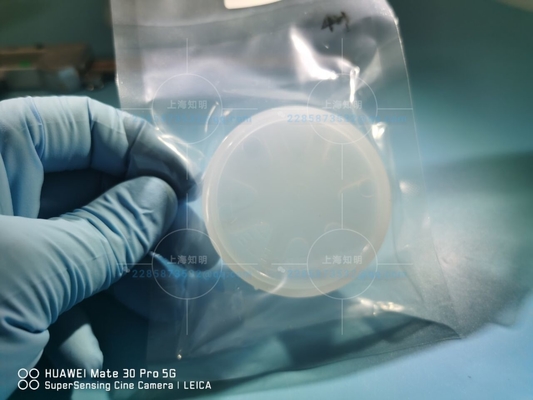

Sic kristal 4h-SEMI 4 het“ Optische Wafeltje van het Siliciumcarbide 1

Levering & Pakket

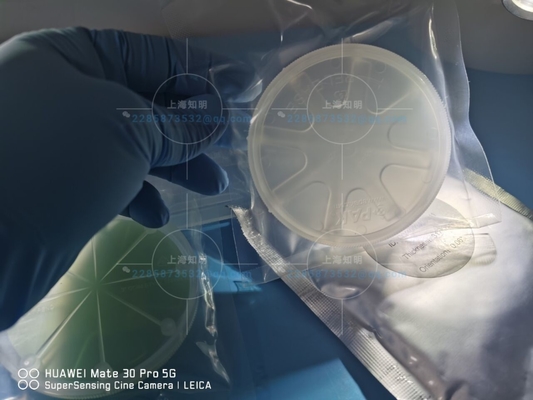

Sic kristal 4h-SEMI 4 het“ Optische Wafeltje van het Siliciumcarbide 3

FAQ

Q1. Is uw bedrijf een fabriek of een handelsbedrijf?
Wij zijn de fabriek en wij kunnen ook de uitvoer doen zelf.
Q2.Is u het bedrijf slechts werk met sic zaken?
ja; nochtans kweken wij sic niet het kristal door zelf.
Q3. Kon u steekproef leveren?
Ja, kunnen wij saffiersteekproef volgens de eis van de klant leveren
Q4. Hebt u sic om het even welke voorraad van wafeltjes?
wij houden sic gewoonlijk sommige standaardgroottewafeltjes van wafeltjes 2-6inch in voorraad
Q5.Where is uw gevestigd bedrijf.
Ons die bedrijf in Shanghai, China wordt gevestigd.
Q6. Hoe zal nemen om de producten lang te krijgen.
Over het algemeen zal het 3~4 weken aan proces vergen. Het is afhangt van de en grootte van de producten.
