van het de oppervlakte 4h-n Silicium van 3inch 4inch 2inch 0.35mm DSP het Carbide sic Wafeltjes

Merknaam:	zmkj
Modelnummer:	4h-n, 3inch
MOQ:	10pcs
Prijs:	by required
Leveringstermijn:	10-20days

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Materiaal:

het kristal van het siliciumcarbide

Grootte:

3inch of 4inch

Toepassing:

materiaaltest

Weerstandsvermogen:

0.015~0.028Ω.cm

Type:

4h-n

Dikte:

0.35mm

Oppervlakte:

DSP

Richtlijn:

0° van c-as

Verpakking Details:

Verpakt in een klasse 100 schoon ruimtemilieu, in cassettes van enige wafeltjecontainers

Levering vermogen:

100pcs/months

Markeren:

4h-n de Wafeltjes van het Siliciumcarbide sic

DSP-het Carbidewafeltje van het Oppervlaktesilicium

0.35mm het Wafeltje van het Siliciumcarbide

Productomschrijving

het type 4h-n van 4inch dia100m PROEF de rang sic substraten van de Productierang, de substraten van het Siliciumcarbide voor halfgeleiderapparaat,

de aangepaste wafeltjes van het het carbidekristal van het dikte4inch silicium 4h-n sic voor 4inch-zaadkristal sorteren;

van de de testrang van 3inch 4inch 4h-n de 4h-semi proefwafeltjes van het het siliciumcarbide sic

Van het het kristalsubstraat van het siliciumcarbide sic het wafeltjecarborundum

DE MATERIËLE EIGENSCHAPPEN VAN HET SILICIUMcarbide

Productnaam:

Van het siliciumcarbide (sic) het kristalsubstraat

Productomschrijving:

2-6inch

Technische parameters:

Celstructuur	Hexagonaal
Roosterconstante	a = 3,08 Å c = 15,08 Å
Prioriteiten	ABCACB (6H)
De groeimethode	MOCVD
Richting	De groeias of Gedeeltelijke (0001) 3,5 °
Het oppoetsen	Si-oppervlakte het oppoetsen
Bandgap	2.93 (indirecte) eV
Geleidingsvermogentype	N of seimi, hoge zuiverheid
Weerstandsvermogen	0,076 ohm-cm
Diëlektrische constante	e (11) = e (22) = 9,66 euro (33) = 10,33
Warmtegeleidingsvermogen @ 300K	5 W/cm. K
Hardheid	9.2 Mohs

Specificaties:

6H-n-Type 4H het n-Type semi-insulating dia2 „x0.33mm, dia2“ x0.43mm, dia2 ' x1mmt, 10x10mm, Enige 10x5mm werpt of het dubbel werpt, Ra <10a>

Norm die verpakken:

schone ruimte 1000, schone zak 100 of enige doos verpakking

Toepassing van siliciumcarbide in de industrie van het machtsapparaat

Van het Siliciumsi van de prestatieseenheid van het het Siliciumcarbide het Galliumnitride GaN sic
Bandhiaat eV 1.12 3,26 3,41
Analyse elektrisch veld MV/cm 0,23 2,2 3,3
Elektronenmobiliteit cm^2/Vs 1400 950 1500
Afwijkingssnelheid 10^7 cm/s 1 2,7 2,5
Warmtegeleidingsvermogen W/cmK 1.5 3,8 1,3

Vergeleken met silicium (Si) apparaten kunnen de de machtsapparaten, van het siliciumcarbide (sic) hoog rendement, miniaturisatie effectief bereiken en lichtgewicht van machts elektronische systemen. Het energieverlies van de machtsapparaten van het siliciumcarbide is slechts 50% van dat van Si-apparaten, is de hittegeneratie slechts 50% van dat van siliciumapparaten, en het heeft een hogere huidige dichtheid. Op hetzelfde machtsniveau, is het volume van de machtsmodules van het siliciumcarbide beduidend kleiner dan dat van de modules van de siliciummacht. Nemend de intelligente machtsmodule IPM als voorbeeld, gebruikend de machtsapparaten van het siliciumcarbide, kan het modulevolume tot 1/3 tot 2/3 van de modules van de siliciummacht worden verminderd.

Er zijn 3 types van de machtsdioden van het siliciumcarbide: Schottky-de dioden (SBD), de SPELDdioden en de verbindingsbarrière controleren Schottky-dioden (JBS). wegens Schottky heeft de barrière, SBD een lagere hoogte van de verbindingsbarrière, zodat heeft SBD het voordeel van laag voorwaarts voltage. De totstandkoming van SBD van het siliciumcarbide verhoogde de toepassingswaaier van SBD van 250V tot 1200V. Tegelijkertijd die, zijn zijn kenmerken op hoge temperatuur goed, van kamertemperatuur aan 175°C door shell, de omgekeerde lekkage huidige nauwelijks verhogingen wordt beperkt. Op het toepassingsgebied van gelijkrichters boven 3kV, hebben de Speld van het siliciumcarbide en de dioden van het siliciumcarbide JBS aandacht toe te schrijven aan hun hoger analysevoltage, snellere omschakelingssnelheid, kleiner volume en lichter gewicht dan siliciumgelijkrichters aangetrokken.

De machtsmosfet van het siliciumcarbide de apparaten hebben ideale poortweerstand, de prestaties van de hoge snelheidsomschakeling, lage op-weerstand en hoge stabiliteit. Het is het aangewezen apparaat op het gebied van machtsapparaten onder 300V. Men rapporteert dat MOSFET van het siliciumcarbide met een het blokkeren voltage van 10kV met succes is ontwikkeld. De onderzoekers geloven dat MOSFET van het siliciumcarbide een voordelige positie op het gebied van 3kV aan 5kV zal bezetten.

Het siliciumcarbide isoleerde poort bipolaire transistors (sic BJT, sic IGBT) en thyristors van het siliciumcarbide (sic Thyristor), het p-Type IGBT van siliciumcarbide apparaten met een het blokkeren voltage van 12kV hebben goed voorwaarts huidig vermogen. De op-weerstand van de apparaten van het siliciumcarbide IGBT kan met eenpolige de machtsapparaten van het siliciumcarbide worden vergeleken. Vergeleken met de bipolaire transistors van Si, sic hebben de bipolaire transistors 20-50 keer lager schakelend verliezen en de lagere daling van het geleidingsvoltage. Het siliciumcarbide BJT is hoofdzakelijk verdeeld in epitaxial zender en ion geïnplanteerde zender BJT, en de typische huidige aanwinst is tussen 10-50.

2. substratengrootte van norm

van het het Carbide (sic) Substraat 4 duim van het diameter de Specificatie Silicium
Rang		Nul MPD-Rang	Productierang	Onderzoekrang	Proefrang
Diameter		76.2 mm±0.3 mm
Dikte		350 μm±25μm (200-2000um-de dikte ook is o.k.)
Wafeltjerichtlijn		Van as: 4.0° naar <1120> ±0.5° voor standaardgrootte 4h-n
Micropipedichtheid		≤1 cm2	≤5 cm2	≤15 cm2	≤50 cm2
Weerstandsvermogen	4h-n	0.015~0.028 Ω•cm
	6h-n	0.02~0.1 Ω•cm
	4/6h-Si	≥1E5 Ω·cm
Primaire Vlak en lengte		{10-10} ±5.0°, 32,5 mm±2.0 mm
Secundaire Vlakke Lengte		18.0mm±2.0 mm
Secundaire Vlakke Richtlijn		Siliciumgezicht - omhoog: 90° CW. van Eerste vlakke ±5.0°
Randuitsluiting		3 mm
TTV/Bow /Warp		≤15μm/≤25μm/≤40μm
Ruwheid		Poolse Ra≤1 NM, CMP Ra≤0.5 NM
Barsten door hoge intensiteitslicht		Niets		1 toegestaan, ≤2 mm	Cumulatieve lengte ≤ 10mm, enige length≤2mm

Hexuitdraaiplaten door hoge intensiteitslicht		Cumulatief gebied ≤1%		Cumulatief gebied ≤1%	Cumulatief gebied ≤3%
Polytypegebieden door hoge intensiteitslicht		Niets		Cumulatief gebied ≤2%	Cumulatief gebied ≤5%

Sic wafeltje & baren 2-6inch en andere aangepaste grootte kan ook worden verstrekt.

3.Products detailvertoning

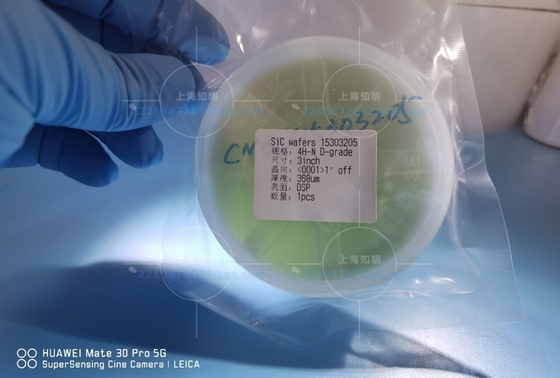

van het de oppervlakte 4h-n Silicium van 3inch 4inch 2inch 0.35mm DSP het Carbide sic Wafeltjes 0

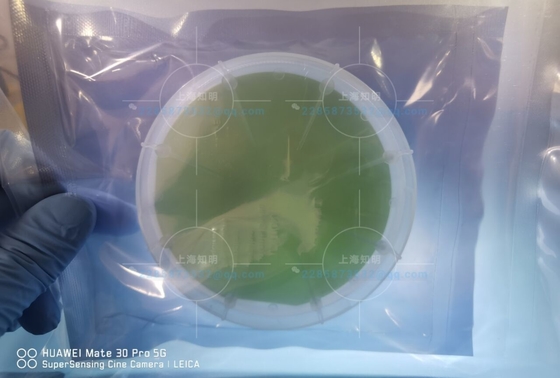

van het de oppervlakte 4h-n Silicium van 3inch 4inch 2inch 0.35mm DSP het Carbide sic Wafeltjes 1

Levering & Pakket

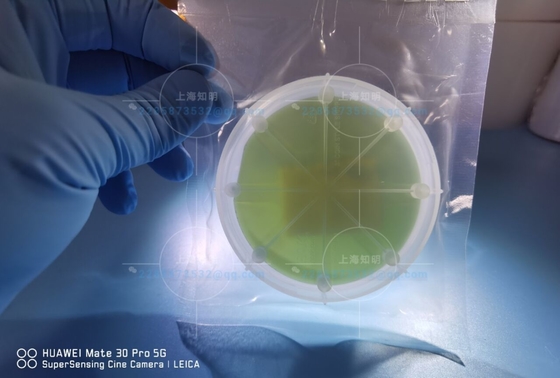

van het de oppervlakte 4h-n Silicium van 3inch 4inch 2inch 0.35mm DSP het Carbide sic Wafeltjes 3
