Aangepaste van het het Carbidesubstraat van het Groottesilicium Hardheid 9,4 sic Delen voor Materiaal

Productdetails

Plaats van herkomst: China

Merknaam: zmsh

Modelnummer: Aangepast Gevormd

Betalings- en verzendvoorwaarden

Min. bestelaantal: 10pcs

Prijs: by case

Verpakking Details: in cassettes van enige wafeltjecontainers

Levertijd: Binnen 15days

Levering vermogen: 1000pcs

Krijg Beste Prijs
Markeren:

het substraat van het siliciumcarbide

,

sic wafeltje

Materiaal:
SiC eenkristal
Industriële sector:
met een diameter van niet meer dan 20 mm,
Toepassingen:
apparaat,epi-ready wafer, 5G, power electronics, detector,
Kleur:
Groen, blauw, wit.
aangepast:
O.K.
Type:
4H-N,6H-N
Materiaal:
SiC eenkristal
Industriële sector:
met een diameter van niet meer dan 20 mm,
Toepassingen:
apparaat,epi-ready wafer, 5G, power electronics, detector,
Kleur:
Groen, blauw, wit.
aangepast:
O.K.
Type:
4H-N,6H-N
Aangepaste van het het Carbidesubstraat van het Groottesilicium Hardheid 9,4 sic Delen voor Materiaal

10x10mm 5x5mm op maat gemaakte vierkante SIC-substraten, 1 inch SIC-wafers, SIC-kristalchipjes, SIC-halfgeleidersubstraten, 6H-N SIC-wafer, hoogzuivere siliciumcarbidewafer
Het is de bedoeling dat de Commissie de volgende maatregelen neemt om de veiligheid van de werknemers te waarborgen:
We bieden halfgeleidermaterialen aan, vooral voor SiC-wafers, SiC-substaat van polype 4H en 6H in verschillende kwaliteitsgraden voor onderzoekers en industriële fabrikanten.We hebben een goede relatie met de SiC kristal groei fabriek enWe hebben ook de SiC wafer verwerkingstechnologie, gevestigd een productielijn om fabrikant SiC substraat en SiC wafer.Als een professioneel bedrijf geïnvesteerd door toonaangevende fabrikanten uit de gebieden van geavanceerd en high-tech materiaal onderzoek en staatsinstituten en China's halfgeleider lab, wij zijn toegewijd aan de voortdurende verbetering van de kwaliteit van SiC wafer, momenteel substraten en de ontwikkeling van grote grootte substraten.

Toepassingsgebieden
1 elektronische apparaten met hoge frequentie en hoge vermogen Schottky-dioden, JFET, BJT, PiN,
Dioden, IGBT, MOSFET
2 opto-elektronische apparaten: voornamelijk gebruikt in GaN/SiC blauwe LED-substraatmateriaal (GaN/SiC)

Voordeel
• Gebrekkige verstelbaarheid van het rooster• Hoge warmtegeleidbaarheid

• Een laag energieverbruik

• Uitstekende eigenschappen van de transitie

• Grote bandgap

Op maat gemaakte siliciumcarbide (SiC) -substraten en -onderdelen, bekend om hun opmerkelijke hardheid van 9,4 op de Mohs-schaal,zijn zeer gewild voor gebruik in verschillende industriële en wetenschappelijke toepassingenHun uitzonderlijke mechanische, thermische en chemische eigenschappen maken ze ideaal voor omgevingen waar duurzaamheid en prestaties onder extreme omstandigheden van cruciaal belang zijn.

  1. Vervaardiging van halfgeleiders: SiC-substraten worden veel gebruikt bij de productie van hoogvermogen, hoogtemperatuur halfgeleiders, zoals MOSFET's, Schottky-dioden en vermogen omvormers.Aanpasbare groottes van SiC-substraten zijn bijzonder nuttig voor specifieke apparatuurvereisten in industrieën zoals hernieuwbare energie (zonnenomvormers), automobiel (elektrische voertuigen) en ruimtevaart (avionica).

  2. Onderdelen van apparatuurDe hardheid en slijtvastheid van SiC® maken het een uitstekend materiaal voor de vervaardiging van op maat gemaakte onderdelen voor machines en industriële apparatuur.moet bestand zijn tegen hoge stressomgevingenHet gebruik van SiC's in de verwerking van elektrische apparatuur is in de meeste gevallen niet toegestaan.

  3. Optica en fotonica: SiC wordt ook gebruikt bij de productie van optische componenten en spiegels voor hoogprecisieapparatuur, met name in omgevingen met hoge temperaturen.De thermische stabiliteit zorgt voor betrouwbare prestaties in wetenschappelijke instrumenten, lasers en andere gevoelige toepassingen.

Samengevat bieden aangepaste SiC-substraten en -onderdelen ongeëvenaarde hardheid, thermische weerstand en chemische traagheid, waardoor ze van onschatbare waarde zijn in verschillende hightech-industrieën.


Begin 2 inch grootte voor sic substraten

2 inch diameter Siliciumcarbide (SiC) Substraatspecificatie
Graad Nul MPD-klasse Productieklasse Onderzoeksgraad Vervaardiging
Diameter 500,8 mm±0,2 mm
Dikte 330 μm±25 μm of 430±25 μm Of 1000 μm±25 μm
Waferoriëntatie Buiten de as: 4,0° richting < 1120> ± 0,5° voor 4H-N/4H-SI Op de as: < 0001> ± 0,5° voor 6H-N/6H-SI/4H-N/4H-SI
Gewichtsverlies van de micropipe ≤ 0 cm-2 ≤ 5 cm-2 ≤ 15 cm-2 ≤ 100 cm-2
Resistiviteit 4H-N 0.015­0.028 Ω•cm
6H-N 0.02 tot en met 0,1 Ω•cm
4/6H-SI ≥1E5 Ω·cm
Primary Flat {10-10} ± 5,0°
Primaire vlakke lengte 18.5 mm±2.0 mm
Secundaire vlakke lengte 100,0 mm±2,0 mm
Secundaire platte oriëntatie Silicium opwaarts: 90° CW. vanaf Prime flat ±5,0°
Buitekant uitsluiting 1 mm
TTV/Bow/Warp ≤ 10 μm /≤ 10 μm /≤ 15 μm
Ruwheid Pools Ra≤1 nm
CMP Ra≤0,5 nm
Scheuren door licht van hoge intensiteit Geen 1 toegestaan, ≤2 mm Kumulatieve lengte ≤ 10 mm, enkelvoudige lengte ≤ 2 mm
Hexplaten met licht van hoge intensiteit Cumulatieve oppervlakte ≤ 1% Cumulatieve oppervlakte ≤ 1% Cumulatieve oppervlakte ≤ 3%
Polytypegebieden volgens lichtintensiteit Geen Cumulatieve oppervlakte ≤ 2% Cumulatieve oppervlakte ≤ 5%
Schrammen door licht van hoge intensiteit 3 schrammen tot 1 × waferdiameter cumulatieve lengte 5 schrammen tot 1 × waferdiameter cumulatieve lengte 5 schrammen tot 1 × waferdiameter cumulatieve lengte
edge chip Geen 3 toegestaan, ≤ 0,5 mm elk 5 toegestaan, ≤ 1 mm elk

afbeeldingsgrootte: 10x10x0,5 mmm,
Tolerantie: ± 0,03 mm
de matches diepte x breedte: 0,4 mmx0,5 mm
TYPE:4H-half
oppervlak: gepolijst (ssp of dsp)
Ra:0.5 nm

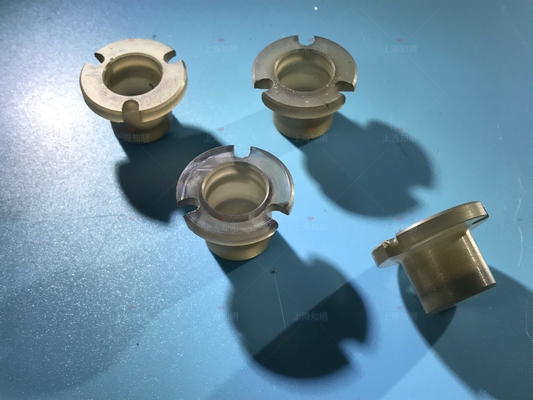

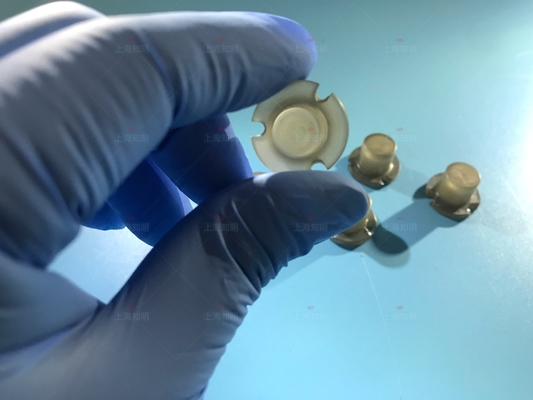

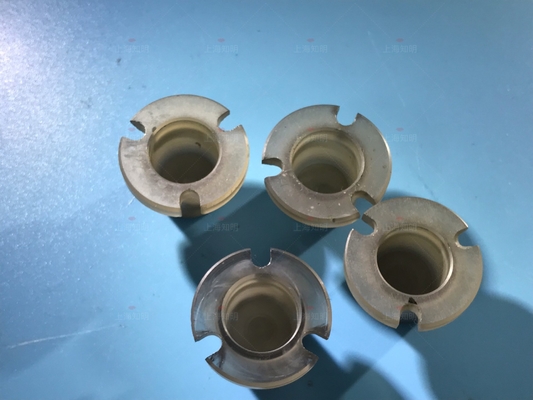

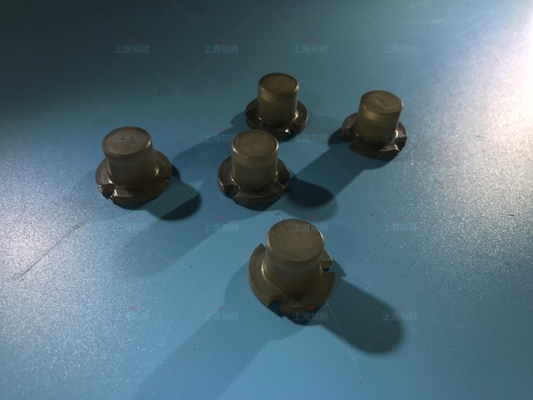

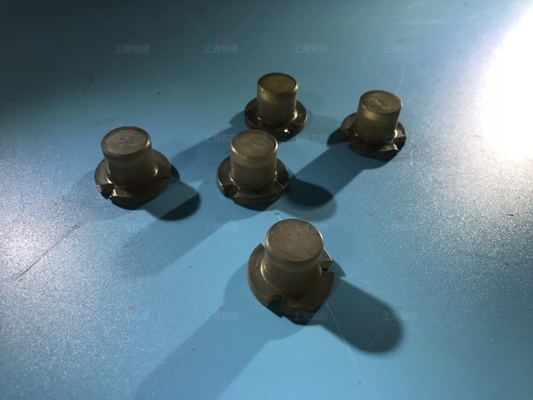

Aangepaste van het het Carbidesubstraat van het Groottesilicium Hardheid 9,4 sic Delen voor Materiaal 0Aangepaste van het het Carbidesubstraat van het Groottesilicium Hardheid 9,4 sic Delen voor Materiaal 1

Veelgestelde vragen

1Wat is uw pakket?
A: we leveren automatische adsorptiefilm als pakket.
2. V: Wat is uw betalingstermijn?
A: Onze betalingstermijn is T / T 50% vooraf, 50% voor levering.
3.V:Hoe kan ik wat monsters krijgen?
A: Becauce gepersonaliseerde vorm producten, we hopen dat u min lot als monster kunt bestellen.
4.V:Hoe lang nog voordat we de monsters hebben?
We sturen de monsters binnen 10 tot 25 dagen na bevestiging.
5V: Hoe gaat het met de kwaliteitscontrole in uw fabriek?
A:Kwaliteit op de eerste plaats is ons motto.
Het begin tot het einde.
