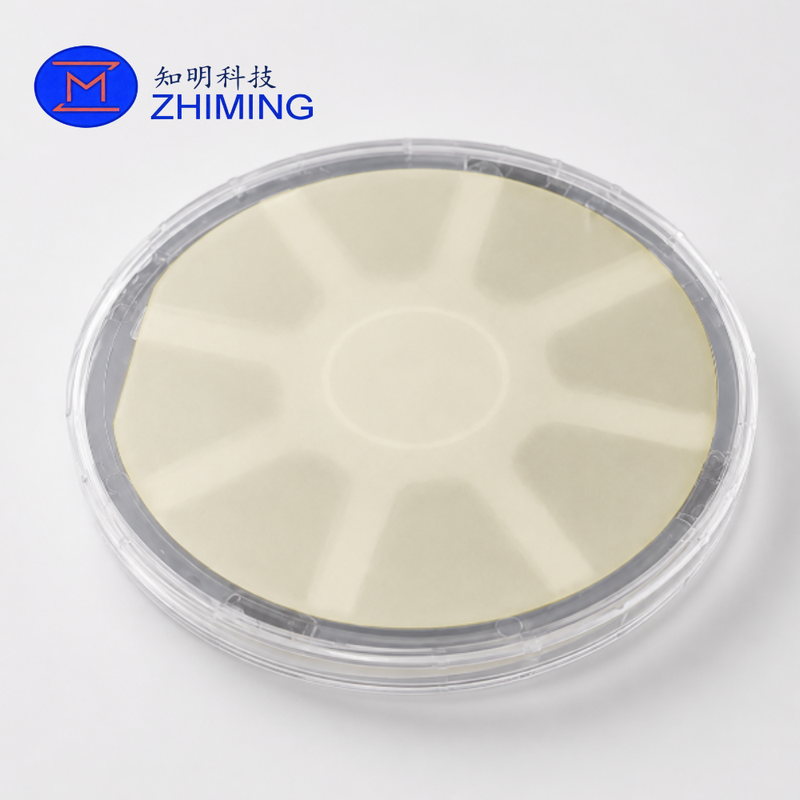

2D Semiconductor WS₂ op Sapphire voor onderzoek en apparaatontwikkeling

ZMSH levert hoogwaardige WS2 op saffierwafels met continue meerlagige wolfraamdisulfide (WS2) -films die op saffiersubstraten worden geteeld.Als representatief transitie-metaaldichalcogenide (TMD) materiaal, WS2 heeft aanzienlijke aandacht getrokken voor de volgende generatie elektronica, opto-elektronica, fotodetectoren, sensoren en geavanceerd halfgeleideronderzoek.

Onze WS2-wafers bieden uitstekende kristalkwaliteit, hoge filmuniformiteit, gladde oppervlaktemorfologie en sterke optische prestaties, waardoor ze ideaal zijn voor universiteiten, onderzoeksinstituten,halfgeleiderlaboratoria, en O&O-projecten wereldwijd.

Belangrijkste kenmerken

• Continu meerlagige WS2-folie
• Hoogwaardige zeshoekige kristalstructuur
• Uitstekende eenvormigheid op waferschaal
• Sterke fotoluminescentie (PL) reactie
• Ultra glad oppervlak (RMS ≈ 0,11 nm)
• Sapfiersubstraat met uitstekende thermische stabiliteit
• Verkrijgbaar in wafergroottes van 2 en 4 inch
• geschikt voor de vervaardiging van apparaten en de karakterisering van materialen
• Custom specificaties available

Specificaties

Waarom WS2 in plaats van Sapphire?

WS2 combineert een geschikte bandgap, sterke licht-stof interactie en uitstekende drager transport eigenschappen,Het maakt het een van de meest veelbelovende 2D halfgeleider materialen voorbij conventionele silicium technologieën..

De zaffirijnsubstraat levert:

• Hoge thermische stabiliteit
• Uitstekende optische transparantie
• Superieure mechanische sterkte
• Chemische weerstand
• Betrouwbaar platform voor groei op waferschaal

In vergelijking met mechanisch gevogelde vlokken bieden wafer-schaal WS2-films een betere consistentie, herhaalbaarheid en schaalbaarheid voor onderzoek en ontwikkeling van apparaten.

Resultaten van de karakterisering

Oppervlakte morfologie

Metingen met atoomkrachtmicroscopie (AFM) laten een ultra-smooth oppervlak zien met een RMS-ruwheid van ongeveer 0,11 nm, geschikt voor de fabricage van nanoschaalapparaten.

Kristalkwaliteit

Geavanceerde karakteriseringstechnieken zoals GIXRD en GI-WAXS bevestigen een hoge kristalkwaliteit en een uitstekende oriëntatie in het vlak.

Optische prestaties

Sterke fotoluminescentie (PL) intensiteit en smalle FWHM wijzen op superieure optische kwaliteit en materiaal uniformiteit.

Materiaalcontrole

Raman spectroscopie bevestigt de karakteristieke trillingsmodus van WS2, het valideren van de materiaal samenstelling en structurele integriteit.

Toepassingen

2D-semiconductoronderzoek

Fundamentele studies van vervoerders, elektronische eigenschappen en laagdimensionale materialen.

Opto-elektronische apparaten

Geschikt voor fotodetectoren, optische sensoren, lichtemitterende apparaten en onderzoek naar optische modulatie.

Geavanceerde logische apparaten

Onderzoeksplatform voor transistorarchitecturen van de volgende generatie en ultradunne halfgeleiderkanalen.

AI & Neuromorph Computing

Opkomende materiaalkandidaat voor toekomstige computerhardware en nieuwe apparaatstructuren.

Gassensoren

De hoge oppervlaktegevoeligheid maakt het mogelijk gasdetectie en milieubewaking toe te passen.

Biosensoren

Geschikt voor biochemische sensoren en medisch diagnostisch onderzoek.

Flexibel elektronicaonderzoek

Kan worden gebruikt als groeiplatform voor de ontwikkeling van flexibele elektronische apparaten.

Academisch onderzoek

Veel gebruikt door universiteiten, nationale laboratoria en onderzoeksinstituten voor halfgeleiders.

Beschikbare producten

Aanpassingsdiensten

ZMSH levert op maat gemaakte WS2-waferoplossingen op basis van de eisen van de klant:

• Aangepaste wafergroottes
• Verschillende soorten substraat
• Aanpassing van de filmdikte
• Specificaties voor onderzoek
• Ondersteuning bij de fabricage van apparaten
• Verslagen over de karakterisering van materialen

Neem contact met ons op voor aangepaste eisen en projectbesprekingen.

Voordelen van ZMSH

• Professionele leverancier van halfgeleiderwafels
• Ervaring met 2D-materialen en samengestelde halfgeleiders
• Strenge kwaliteitscontrole
• Wereldwijde steun voor scheepvaart
• Productiecapaciteit voor wafers op maat
• Technische ondersteuning van onderzoeksprojecten

Veelgestelde vragen

Wat is WS2?

WS2 (Tungsten Disulfide) is een tweedimensionale halfgeleider die behoort tot de transitie metaal dichalcogenide (TMD) familie.Het vertoont uitstekende optische en elektronische eigenschappen voor de volgende generatie halfgeleiders toepassingen.

Waarom gebruik je saffier als ondergrond?

Safir biedt uitstekende thermische stabiliteit, optische transparantie, chemische weerstand en mechanische sterkte, waardoor het een ideaal substraat is voor hoogwaardige WS2-groei.

Welke wafergroottes zijn er?

Standaard maten zijn 2 inch en 4 inch wafers.

Kunt u gegevens over de kenmerken geven?

Ja. AFM, Raman, PL, PL Mapping, TEM, GIXRD en GI-WAXS rapporten zijn beschikbaar, afhankelijk van de projectvereisten.

Is het aan te passen?

Ja, we ondersteunen aangepaste substraatsoorten, wafergroottes, filmdiktes, en onderzoeksklasse specificaties.
