Productbeschrijving
4-inch C-Plane SSP Sapphire Wafer voor GaN / III-Nitride Epitaxy
Overzicht
Wij produceren5N (99,999%) Reinheidmonokristallijn Al2O3 voor geavanceerde halfgeleider-, opto-elektronica- en optische toepassingen.
Deze substraten worden aan één zijde gepolijst voor een uitstekende gladheid van het oppervlak (Ra ≤ 0,2 nm).een hoog optisch doorlaatvermogen (~ 86 ∼ 89% bij 550 nm)Deze modellen zijn ideaal voor LED-epitaxiale groei, GaN- en III-nitride halfgeleiderapparaten en hoge-temperatuur- of optische toepassingen.
![]()
Belangrijkste kenmerken
Hoge zuiverheid [5N (99,999%) Reinheid]enkelkristalliën saffieren (Al2O3)![]()
C-vlak oriëntatie (0001) met een strakke tolerantie van ±0,3°
Eenzijdig gepolijst (SSP) oppervlak, voorkant Ra < 0,2 nm
Uitstekende vlakheid en lage boog (< 15 μm)
Hoge thermische en chemische stabiliteit voor ruwe omgevingen
Aanpasbare as, diameter en dikte beschikbaar
Specificaties
| Parameter | Specificatie |
|---|---|
| Diameter | 100 ± 0,3 mm (4 inch) |
| Oriëntatie | C-vlak (0001), ±0,3° |
| Dikte | 650 μm ± 15 μm |
| Buigen. | < 15 μm |
| Vooroppervlak | Eenzijdig gepolijst (Ra < 0,2 nm) |
| Achterzijde Ruwheid |
1.0±0.2μm
|
| TTV (Totale dikte variatie) | ≤ 20 μm |
| LTV (Local Thickness Variation) | ≤ 20 μm |
| Warp snelheid. | ≤ 20 μm |
| Materiaal | > 99,999% hoogzuiver Al2O3 |
Mechanische en thermische eigenschappen
Toepassingen
Substraat voor GaN, AlN en III-V of II-VI epitaxiale groei
Productie van blauwe, groene, witte en UV-LED's
Substraten voor laserdioden (LD)![]()
Infrarood (IR) optische componenten en ramen
Hoogprecisie-optica en micro-elektronica
Horlogekristallen en smartphonehoesjes- Ik weet het niet.
Waarom C-Plane Sapphire kiezen?
Safir is ideaal voor optische en elektronische toepassingen met hoge prestaties.en uitstekende chemische weerstand, een perfecte keuze voor veeleisende omgevingen zoals tijdens de MOCVD- en MBE-crystalline groeiprocedures.De c-vlakstructuur is eveneens redelijk verenigbaar met de kristallenstructuur van III-nitriden., het vergemakkelijken van de epitaxiale uitlijning en de uniforme groei van de kristallen.

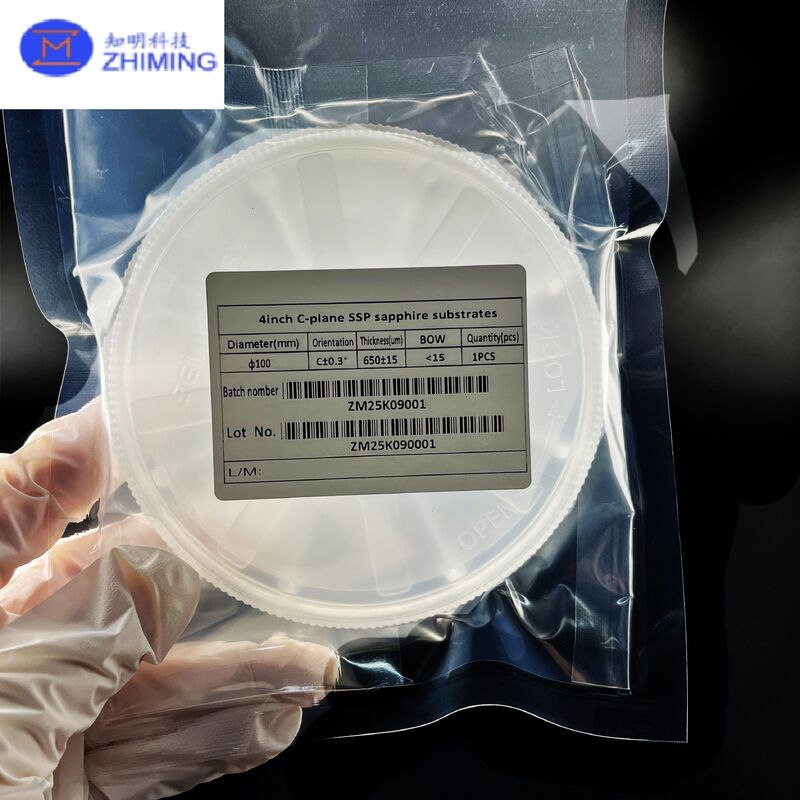

Verpakking en verzending
25 wafers in één cassettebox per vacuümzak of op aanvraag op maat gemaakte methode
Veelgestelde vragen
V:Wat is het optische transmissiebereik?
A:Transparante van ~200 nm (UV) tot ~5000 nm (mid-IR).
V:Is de wafer geleidend?
A:Geen saffier is eenIsolator, ideaal voor het voorkomen van lekstromen in elektronica.
V:Kan de wafer aangepast worden?
A:Ja, we accepteren aangepaste diameters, diktes en asoriëntatie volgens de specificaties van de klant.
