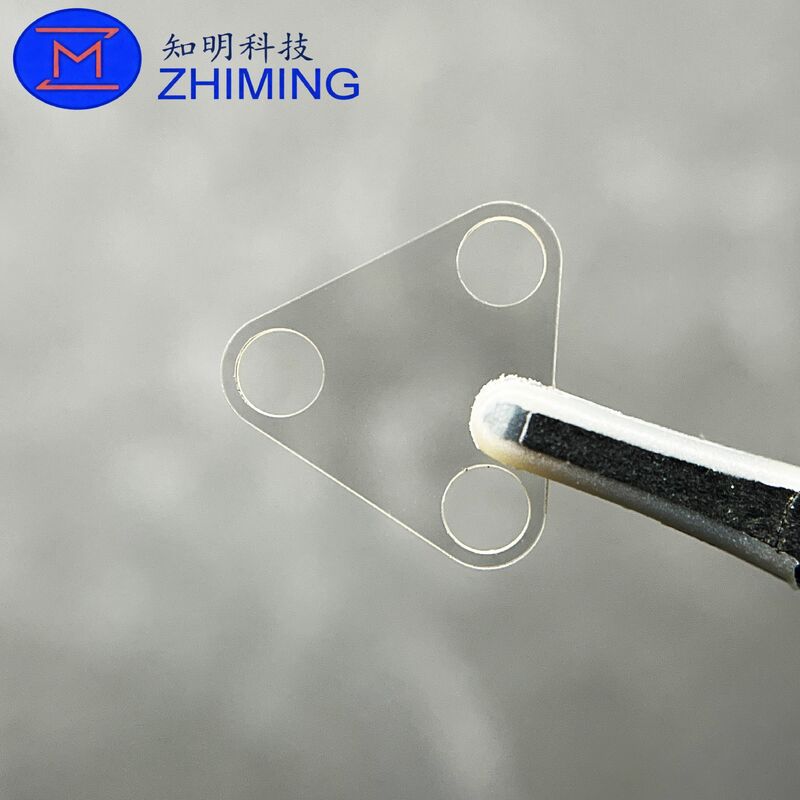

Op maat gemaakte saffier driehoekige component met uiterst nauwkeurig doorgaand gat

Op maat gemaakte saffier driehoekige component met hoge precisie door-gat

Inleiding van het product

Onze Custom Sapphire Triangular Components zijn ontworpen voor high-end industriële toepassingen die extreme mechanische sterkte, thermische stabiliteit en chemische weerstand vereisen.9% hoogzuivere enkelkristallijnsaffira (Al2O3), deze componenten hebben een unieke driehoekige geometrie met nauwkeurig geboorde deuren.

Dit product is ideaal voor toepassingen zoals de behandeling van halfgeleiderwafers, hoogdrukkijkplekken en optische sensoren, waar standaardglas of keramiek niet aan de prestatievereisten kan voldoen.

Technische productiecapaciteit

Om ervoor te zorgen dat uw ontwerp is geoptimaliseerd voor de productie, bieden we de volgende specificaties voor onze saffier verwerking:

Vermelding:

• De driehoekige geometrie en de positie van het gat kunnen volledig worden aangepast volgens CAD- of STEP-tekening.

• Een hoge reproduceerbaarheid zorgt voor een consistente kwaliteit voor industriële toepassingen.

Belangrijkste prestatievoordelen

• Extreme hardheid:De Mohs 9 hardheid zorgt voor een superieure krasbestendigheid en duurzaamheid in slijtageomgevingen.

• Hoge thermische weerstand:Behoudt de structurele integriteit bij extreem hoge temperaturen, ideaal voor veeleisende industriële en halfgeleidertoepassingen.

• Brede optische transmissie:Hoog niveau van transparantieUV (190 nm) tot Mid-IR (5000 nm), ondersteunt een breed scala aan optische toepassingen.

• Chemische en plasmaweerstand:Uitstekende duurzaamheid in corrosieve of plasmarijke omgevingen.

• Nul uitgassing:Geschikt voor:Ultrahoge vacuüm (UHV)en cleanroomprocessen.

Typische toepassingen

• De halfgeleiderindustrie:Plasma-bestendige driehoekige draagplaten, waferpositierpinnen en precisie-uitlijningsstukken.

• Fluidprecisie-systemen:Micro-openingen (0,2 mm) voor chemische sproeiers onder hoge druk of waterstraaltoepassingen.

• Optische systemen:Driehoekige prisma's, precisie venster bevestigingen en componenten die een hoge optische helderheid vereisen.

• Aerospace- en hoogtemperatuursensoren:Extreme-drukkijkschermen en optische sensorbehuizingen voor hoge temperaturen.

Vaak gestelde vragen (FAQ)

V1: Wat is de kleinste diameter die je kunt bereiken in een saffier driehoekige component?
We kunnen met precisie gaten maken tot0.2 mm met een tolerantie van ±0,01 mmDe resulterende gatwanden zijn glad en vrij van splinters.

Q2: Kunnen de driehoekige vorm en de gatenposities worden aangepast?
Ja. We bieden volledige aanpassing van de driehoeksgeometrie (gelijkzijdige, rechthoekige of andere soorten) en exacte gatlocaties. CAD, STEP of PDF tekeningen kunnen worden ingediend voor haalbaarheidsbeoordeling.

V3: Hoe verzekert u van een hoge oppervlakkigheid en vlakheid?
Elk onderdeel wordt strikt geïnspecteerd met behulp van interferometers en optische vergelijkers.Scratch/Dig 20/10volgens de norm MIL-PRF-13830 enoppervlakvlakte tot λ/10 @633 nm, geschikt voor optische paden met hoge precisie.

Vraag 4: Waarom kiezen wij voor saffier in plaats van gesmolten kwarts of alumina keramiek?
Saffira biedt superieuremechanische hardheid, thermische weerstand, plasma- en chemische duurzaamheid en brede optische transmissie, waardoor het ideaal is voor extreme omstandigheden waar andere materialen falen.

V5: Wat als mijn ontwerp de standaard specificaties overschrijdt?
We werken vaak aanO&O- en maatwerkprojecten met uitdagende geometrieën. Als uw ontwerp niet aan de genoemde parameters voldoet, neem dan contact met ons op. ‡ Wij kunnen vaak oplossingen bieden voor unieke of "onmogelijke" eisen.
