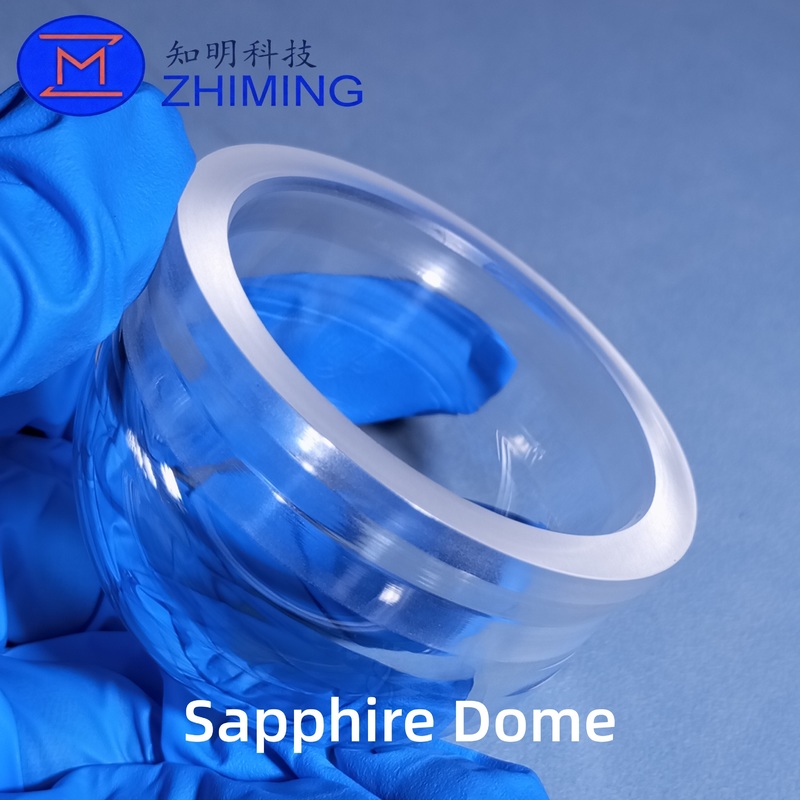

Op maat gemaakte saffierkoepel voor optische toepassingen

Productoverzicht

Op maat gemaakte saffierkoepels zijn precisie-ontworpen, koepelvormige optische componenten gemaakt van synthetische saffier (Al2O3) van hoge kwaliteit, bekend om zijn uitzonderlijke hardheid, optische transparantie,en chemische stabiliteitDeze koepels worden veel gebruikt in hoogwaardige en veeleisende optische toepassingen, waaronder ruimtevaart, defensie, onderwateronderzoek en wetenschappelijke instrumentatie.

Safir combineert extreme hardheid, uitstekende thermische geleidbaarheid, een breed optisch transmissiebereik van ultraviolet (UV) tot infrarood (IR), en uitstekende weerstand tegen slijtage, corrosie,en thermische schokDit maakt saffierkoepels tot de ideale oplossing voor de bescherming van gevoelige optische sensoren, met behoud van een superieure beeldvorming in ruwe omgevingen.

De term“Conforme”verwijst naar de op maat gemaakte vorm van de koepel, die precies overeenkomt met de contour van de apparatuur waarmee deze is geïntegreerd.Dit vermindert de weerstand en verbetert de aerodynamische efficiëntie bij hogesnelheidstoepassingenConforme saffierkoepels worden vaak gebruikt als infrarood (IR) ramen in raketleidingssystemen, beschermende hoesjes voor hoogprecisie sensoren en drukbestendige behuizingen voor onderwatercamera's.

Op maat gemaakte saffierkoepels zijn verkrijgbaar in verschillende vormen, waaronder halfrondvormig, hyperhalfrondvormig, asferisch, kerfvormig, U-vormig en andere speciale vormen.Ze kunnen worden vervaardigd met een diameter tot 390 mm, nauwkeurige oppervlaktetoleranties en superieure optische kwaliteit, waardoor betrouwbare prestaties worden gewaarborgd onder extreme omstandigheden, van hoge snelheidsaerospace-missies tot diepzeeruitzoeken.

Door het combineren van uitzonderlijke optische helderheid, mechanische sterkte en duurzaamheid, bieden saffierkoepels een duurzame, betrouwbare prestatie in de meest veeleisende omgevingen.Het maakt ze de voorkeur keuze voor industrieën die hoge precisie vereisen, optische componenten met een hoge betrouwbaarheid.

Kenmerken en voordelen

• Hoge optische transparantie: 0,3 μm (UV) tot 5 μm (IR)

• Uitzonderlijke hardheid: 9 Mohs, krabbenbestendig

• Thermische weerstand: tot 2030°C, uitstekende warmtegeleiding

• Mechanische sterkte: hoge Young's modulus, trek- en buigsterkte

• Chemische stabiliteit: corrosiebestendig en duurzaam onder extreme omstandigheden

• Precision Manufacturing: Centering accuracy < 0,01 mm, oppervlakte ruwheid < 10 Å, oppervlakte kwaliteit tot 20/10

• Op maat gemaakte vormen verkrijgbaar: halfrondvormig, hyperhalfrondvormig, asferisch, kerfvormig, U-vormig en speciale koepels

Specificaties

Toepassingen

• Militair en ruimtevaart: IR-vensters voor raketleidingssystemen, sensorbescherming, radomen

• Onderwateroptica: camerabehuizingen, observatiekopels op de diepe zee

• Precisie-instrumenten: wetenschappelijke sensoren, metrologie, hightech optische apparaten

• Harde omgevingen: hoge snelheid, hoge druk en hoge temperatuur

In vergelijking met glas biedt saffier een superieure mechanische sterkte.krabstoestand, en thermische stabiliteit.

Productie op maat

We zijn gespecialiseerd in sapphire koepels met decennia ervaring:

1. Vertel ons wat u nodig heeft:Stuur 2D/3D tekeningen, foto's of gedetailleerde afmetingen.

2. Ontvang Solution & Quote:Wij bieden de beste oplossing en offerte binnen 24 uur.

3. Massaproductie en verzending:Na goedkeuring en storting, produceren en verzenden we uw saffierkoepels.

We kunnen saffierkoepels in verschillende vormen produceren, waaronder:

• Hemisfeer en hyperhemisfeer

• Aspheric & Kerf

• U-vorm & conform

• Speciale aangepaste vormen

Diameters kunnen oplopen tot Φ390 mm, met strakke toleranties en een hoge oppervlaktekwaliteit voor precisie toepassingen.

Waarom kiezen voor saffierkoepels

• Uitzonderlijke sterkte en duurzaamheid

• Superieure optische helderheid van UV naar IR

• Weerstand tegen hitte-schokken, hoge druk en slijtage

• Ideaal voor lucht- en ruimtevaart, defensie, onderwater en precisie-optica

• Volledig aanpasbaar om aan unieke toepassingsbehoeften te voldoen

Veelgestelde vragen

V1: Wat is de maximale grootte voor een aangepaste saffierkoepel?

A1: Wij kunnen saffierkoepels tot een diameter van 400 mm produceren, afhankelijk van de vorm en de wanddikte.

V2: Kun je saffierkoepels met speciale coatings produceren?

A2: Ja, we bieden antireflectiecoatings (AR) en andere aangepaste coatings aan om de optische prestaties voor specifieke toepassingen te verbeteren.

V3: Welke vormen van saffierkoepels kunnen worden aangepast?

A3: We kunnen hemisferische, hyperhemisferische, asferische, kerf, U-vorm, conform en andere speciaal gevormde saffierkoepels produceren volgens uw ontwerpvereisten.

V4: Hoe nauwkeurig zijn de afmetingen en de oppervlaktekwaliteit?

A4: Onze saffierkoepels kunnen een middelpunt nauwkeurigheid van minder dan 0,01 mm, oppervlak ruwheid onder de 10 Å en oppervlakte kwaliteit tot 20/10 te bereiken, waardoor hoge nauwkeurigheid voor veeleisende optische toepassingen.
