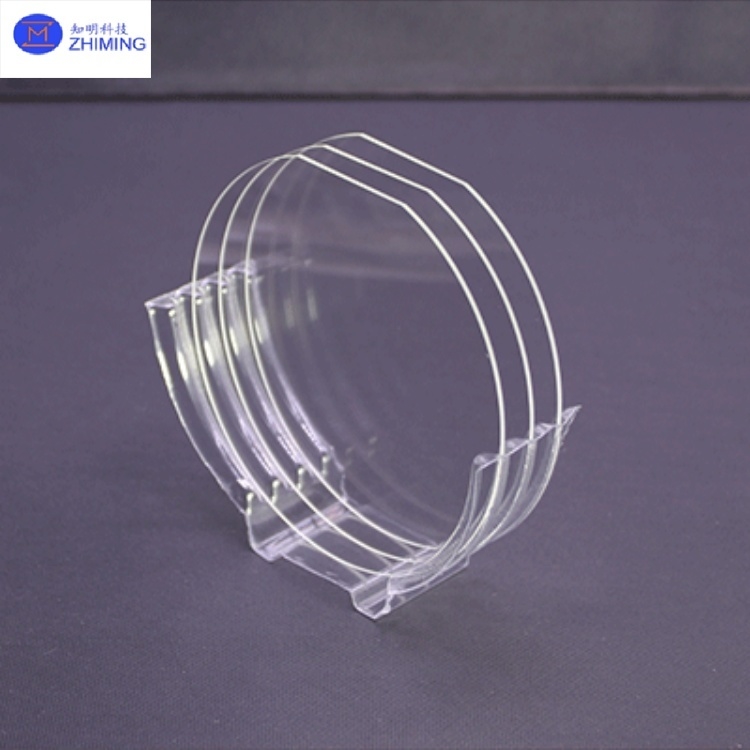

JGS1 JGS2 Wafers Optische kwaliteit gesmolten kwartswafers 2-12 inch

Merknaam:	ZMSH
Modelnummer:	JGS1 JGS2 wafels
MOQ:	25
Prijs:	by case
Leveringstermijn:	2-4 weken
Betalingsvoorwaarden:	T/t

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

rohs

Dikte:

2.2 g/cm3

Mohs-hardheid:

6-7

Compressieve sterkte:

1100

Diëlektrische constante (10 GHz):

3.74

Verliesfactor (10 GHz):

0,0002

Spanningspunt:

1080

Thermische geleidbaarheid (20 ℃):

1.4

Toepassingen:

Halfgeleider lithografie, glasvezelcommunicatie

Verpakking Details:

pakket in reinigingsruimte van 100 graden

Markeren:

JGS1 gesmolten kwarts wafers

JGS2 optische kwaliteit wafers

2-12 inch gesmolten kwarts plaat

Productomschrijving

JGS1 JGS2 Wafer Samenvatting

JGS1 JGS2 Wafers Optische Kwaliteit Gesmolten Kwarts Wafers 2-12 inch

JGS1 JGS2 Wafers Optische kwaliteit gesmolten kwartswafers 2-12 inch 0

JGS1 en JGS2 zijn beide soorten hoogzuiver synthetisch kwartsglas, voornamelijk samengesteld uit siliciumdioxide (SiO₂). Het fundamentele verschil tussen hen ligt in hun productieprocessen en de resulterende zuiverheid en optische eigenschappen.

•JGS1 wordt geproduceerd met behulp van de Chemical Vapor Deposition (CVD) methode. Het heeft extreem lage metaalverontreiniging (meestal gecontroleerd onder 0,1 ppm) en een zeer laag hydroxyl (OH) gehalte (<5 ppm). Dit verleent het uitzonderlijke transmissie in het diepe ultraviolette (DUV) spectrum (bijv. meer dan 85% transmissie bij 185 nm golflengte voor een 10 mm dikke blank). Verder heeft het minimale interne bellen en strepen, wat een extreem hoge optische homogeniteit biedt.

•JGS2 wordt typisch geproduceerd met behulp van de waterstof-zuurstof vlamfusie methode. Het heeft een relatief hoger metaalverontreinigingsgehalte (ongeveer 1 ppm) en een hoger hydroxylgehalte (meestal 30-50 ppm). Dit resulteert in goede prestaties van het ultraviolette (UV) tot nabij-infrarood (NIR) spectrum (meestal >80% transmissie bij 220 nm golflengte), maar het vertoont een significante absorptieband in het bereik van 2600-2800 nm. De interne structuur kan kleine bellen, korrelige structuren of rotatiestrepen bevatten.

In eenvoudige termen, JGS1 vertegenwoordigt het streven naar ultieme UV-transmissie en ultra-hoge prestaties ("hoge zuiverheid"), terwijl JGS2 een meer kosteneffectieve keuze biedt en tegelijkertijd voldoet aan de behoeften van de meeste UV- en zichtbare lichttoepassingen.

Kwarts Wafer JGS1 JGS2 Belangrijkste Kenmerken

Voor een intuïtieve vergelijking worden de belangrijkste kenmerken van JGS1 en JGS2 samengevat in de onderstaande tabel.

Kenmerk Dimensie	JGS1 (Verre Ultraviolet Optisch Kwartsglas)	JGS2 (Ultraviolet Optisch Kwartsglas)
Optisch Transmissiebereik	185 nm - 2500 nm	220 nm - 2500 nm
Transmissie @185nm/220nm	>85% @185nm (10mm dik)	>80% @220nm (10mm dik)
2600-2800nm Absorptie	Aanwezigheid van sterke absorptieband	Aanwezigheid van sterke absorptieband
Metaalverontreinigingsgehalte	Extreem Laag (ongeveer 0,1 ppm)	Relatief Laag (ongeveer 1 ppm)
Hydroxyl (OH) Gehalte	Zeer Laag (<5 ppm)	Hoger (30-50 ppm)
Interne Defecten	Zeer weinig bellen en strepen, extreem hoge optische homogeniteit	Kan kleine bellen, korrelige structuren of rotatiestrepen bevatten
Thermische Coëfficiënt van Brekingsindex (dn/dT)	Relatief Hoger	Lager (bijv. ~1,2×10⁻⁶/℃ @1550nm), superieure thermische stabiliteit
Oppervlakte Micro-Ruwheid	Extreem Laag (RMS kan 0,2 nm bereiken), geschikt voor λ/20 bewerkingsvereisten	Hoge oppervlakte hydroxyl dichtheid na HF-behandeling, wat een ideale interface voor coating biedt
Typisch Productieproces	Chemische Dampafzetting (CVD)	Waterstof-Zuurstof Vlamfusie

Naast de belangrijkste kenmerken in de bovenstaande tabel, delen ze ook een aantal uitstekende gemeenschappelijke kwaliteiten:

•Hoge Hittebestendigheid:Verzachtingspunt rond 1683°C, bestand tegen continue bedrijfstemperaturen van 1100°C.

•Lage Thermische Expansiecoëfficiënt:Ongeveer 5,15×10⁻⁷/℃ (bij 100°C), wat duidt op een goede thermische stabiliteit.

•Goede Chemische Stabiliteit:Bestand tegen verschillende zuren en basen.

•Relatief Hoge Mechanische Sterkte:Mohs hardheid van ongeveer 7.

JGS1 JGS2 Kwarts wafer Belangrijkste Toepassingen

JGS1 JGS2 Wafers Optische kwaliteit gesmolten kwartswafers 2-12 inch 1

Vanwege hun unieke eigenschappen worden JGS1 en JGS2 gebruikt in verschillende high-end velden.

JGS1 Toepassingen (Het Streven naar Ultieme UV Prestaties)

Vanwege de extreem hoge UV-transmissie en ultra-lage onzuiverheden, wordt JGS1 voornamelijk gebruikt in:

Halfgeleider Lithografie: Een belangrijk materiaal voor optische componenten (bijv. lenzen, maskerplaten) in Deep Ultraviolet (DUV) lithografiesystemen. De zuiverheid ervan beïnvloedt direct de lijnbreedte en de opbrengst van de chipfabricage.
High-End UV Lasersystemen: Gebruikt voor de productie van optische vensters en lenzen in excimeerlasers en UV-laserverwerkingsapparatuur, bestand tegen hoogenergetische laserstraling.
Precisie Optische Detectie en Sensing: Gebruikt in kernoptische componenten van ozonmonitoringsensoren, UV-spectrometers en andere scenario's die diepe UV-transmissie vereisen.
Optische Communicatie Filterapparaten: In Dense Wavelength Division Multiplexing (DWDM) systemen maken het ultra-lage verlies en de uitstekende spectrale stabiliteit (transmissiefluctuatie <0,1%/nm in de C-band) het zeer geschikt voor substraten van filters zoals Arrayed Waveguide Gratings (AWG), waardoor de kanaalafstand kan worden samengedrukt tot 50 GHz.

JGS1 JGS2 Wafers Optische kwaliteit gesmolten kwartswafers 2-12 inch 2

JGS2 Toepassingen (Balans tussen Prestaties en Kosten)

De goede prestaties van JGS2 in de UV tot NIR regio geven het een breed scala aan toepassingen:

Vezeloptische Communicatie: Gebruikt voor de productie van optische connectoren, optische isolatorvensters, enz. De superieure thermische stabiliteit (lagere dn/dT) is waardevol voor optische spiegels die temperatuurcompensatie vereisen, met een reflectie tot 99,998% bij 1550 nm.
Industriële UV-verwerking: Gebruikt voor lamphuizen en observatievensters in hogedrukkwiklampen en UV-sterilisatieapparatuur, evenals algemene UV-optische vensters.
Algemene Optische Componenten: Een kosteneffectieve keuze voor de productie van conventionele optische elementen zoals lenzen, prisma's en spiegels, vaak te vinden in optische instrumenten zoals microscopen en telescopen.
Andere Lithografie Processtappen: Hoewel niet direct gebruikt in de meest geavanceerde lithografie kernlenzen, kan het worden gebruikt in andere stappen of apparatuur die UV-transmissie vereisen waar ultieme prestaties niet cruciaal zijn.

Kwarts Wafer JGS1 JGS2 Fysische Eigenschap

Mechanische Eigenschappen
Dichtheid/g/cm³	2.2
Mohs hardheid	6-7
Druksterkte	1100
Treksterkte	50
Buigsterkte	65
Torsiesterkte	30
Young's Modulus	7.5 * 104 GPa
Poisson Ratio	0.17
Elektrische Eigenschappen
Diëlektrische Constante (10GHz)	3.74
Verliesfactor (10GHz)	0.0002
Diëlektrische Sterkte (10GHz)	3.7 * 107 V·m
Weerstand (20℃)	1 * 1020 Ω·m
Weerstand (1000℃)	1 * 108 Ω·m
Thermische Eigenschappen
Verzachtingspunt	1080
Gloeipunt	1180
Verzachtingspunt	1630
Thermische Geleidbaarheid (20℃)	1.4
Specifieke Warmte (20 ℃)	670
(20–320℃)Expansiecoëfficiënt: 30℃–600℃	5.5 * 10-7

Gerelateerde productaanbevelingen

1. Through Glass Vi (TGV) JGS1 JGS2 Saffier BF33 Kwarts Aanpasbare Afmetingen

2. Kwartsglas Gesmolten Silica Stralingsafschermingsvensters JGS1/JGS2/JGS3 Transparant UV

Kwarts Wafer JGS1 JGS2 FAQ

1. V: Wat is het verschil tussen JGS1 en JGS2 gesmolten silica wafers?

A: JGS1 biedt superieure diepe ultraviolette (DUV) transmissie dankzij de extreem lage metaalverontreinigingen en hydroxylgehalte, terwijl JGS2 kosteneffectieve prestaties biedt voor UV tot nabij-infrarood toepassingen, maar met een hoger OH-gehalte en een significante absorptieband bij 2600-2800 nm.

2. V: Welke toepassingen zijn het meest geschikt voor JGS1 versus JGS2 wafers?

A: JGS1 is ideaal voor diepe UV-toepassingen zoals halfgeleiderlithografie en excimeerlasers, terwijl JGS2 vaak wordt gebruikt in algemene UV-optiek, glasvezelcommunicatie en industriële UV-verwerking waar extreme DUV-prestaties niet cruciaal zijn.
