Op maat gemaakte monocristallijne saffier optische koepels Saffier beschermingsvenster

Optieke koepels met een monokristallijn saffier

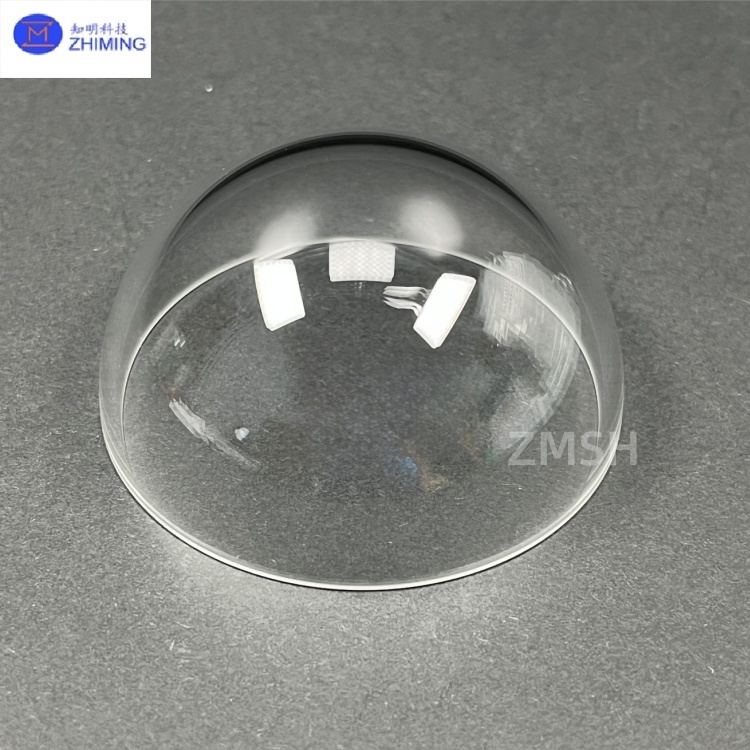

Een saffierkoepel is een halfrond of hyperhalfrond optisch venster gemaakt van synthetische monokristallijn saffier (α-Al2O3).Het wordt niet vervaardigd uit natuurlijke saffieren, maar wordt vervaardigd met behulp van hoogzuivere enkelkristallen van aluminiumoxide door middel van specifieke kristalgroei en ultraprecise optische verwerkingstechnieken.Het is de voorkeur voor de meest veeleisende toepassingen in high-end optische systemen.

Ontworpen voor extreme omgevingen, is de saffierkoepel een geavanceerde optische beschermende hoes.De hemisferische structuur zorgt voor het breedst mogelijke gezichtsveld (FOV) voor interne beeldsensoren of optische systemen, terwijl de aerodynamische weerstand wordt geminimaliseerd.

1. Kernmateriaal:Het is geen soort glas, maar een enkelkristallig materiaal met specifieke kristallenoriëntatie.Dit betekent dat de mechanische en optische eigenschappen niet volledig isotrope zijn en moeten worden geoptimaliseerd door middel van kristalgerichte verwerking..
2. Vervaardigingsproces:Grote saffierbolletjes worden eerst geteeld met behulp van de warmte-uitwisselingsmethode (HEM) of de Czochralski-methode.precisiespoeling met diamantpoederHet verwerken van een halfrond tot een hoge optische kwaliteit, met name het polijsten van het binnenste oppervlak, is technologisch uitdagend en kostbaar.
3. Ontwerpdoel:Het is ontwikkeld om te voldoen aan de waarnemings- en beschermingsvereisten in hoge snelheid, hoge druk, hoge temperatuur of zeer corrosieve omgevingen waar traditioneel optisch glas faalt.Het is niet alleen een "venster", maar het belangrijkste "pantser" van het hele optische systeem.

Kenmerken van de saffierkoepel

De eigenschappen van de saffierkoepel zijn bijna volledig afgeleid van de enkelkristallijnstructuur en chemische samenstelling, waardoor het onder vele materialen opvalt:

1. Extrem hoog oppervlakhardheid en krasbestandheid:

• De hardheid van de saffierkoepel is 9 Mohs, de tweede na de diamant, wat betekent dat het bijna onontvankelijk is voor krassen van zand, puin of andere deeltjes.optische helderheid behouden gedurende lange perioden zonder frequente vervanging.

2Uitstekende breed spectrum transmissie:

• Sapphire dome heeft een zeer breed transmissiebereik, van ultraviolette (ongeveer 0,15 μm) tot midden-infrarood (ongeveer 5,5 μm) golflengten.Dit maakt het niet alleen geschikt voor beeldvorming met zichtbaar licht, maar ook voor UV- en IR-optische systemen.

3Uitstekende druk- en slagweerstand:

• Sapphire koepel met uitzonderlijk hoge druksterkte, in staat om enorme hydrostatische druk te weerstaan (bijv. voor diepzeeduikers).De structurele integriteit maakt het ook bestand tegen inslagen van waterdruppels, zand, en zelfs vogelinslaten tijdens een hoge snelheidsvlucht.

4Uitzonderlijke chemische traagheid en thermische stabiliteit:

• Safirkoepel is onoplosbaar in water, bestand tegen sterke zuren en alkalis en zeer stabiel in zeewater.het behoudt dimensionaire stabiliteit bij hoge temperaturen zonder te verzachten of te vervormen zoals glas.

5. lage thermische straling:

• De saffierkoepel vertoont een lage zelfemissies in de midden-infraroodband, wat cruciaal is voor infraroodgids- en thermische beeldsystemen.Dit voorkomt dat het door de koepel zelf gegenereerde thermische geluid de beeldkwaliteit van de interne sensoren beïnvloedt.

Toepassingen van saffierkoepel

De toepassingen van saffierkoepels zijn bijna uitsluitend geconcentreerd in de high-end militaire, ruimtevaart en geavanceerde wetenschappelijke onderzoeksvelden:

• Elektro-optische pods en infrarood zoek- en spoorsystemen (IRST):

Safirkoepels worden gebruikt als beschermende ramen aan de voorzijde van elektro-optische capsules op militaire vliegtuigen, UAV's of marinevaartuigen.Terwijl een hoge transmissie en een lage eigenemissie zorgen voor een duidelijke en nauwkeurige doelbeelden voor interne IR- en elektro-optische sensoren.

• Raketzoekers:

De aerodynamische vorm van de koepel vermindert de luchtweerstand.en zijn hoge temperatuur weerstand maakt het mogelijk om te verdragen aerodynamische verwarming veroorzaakt door lucht wrijving tijdens de hoge snelheid raket vlucht, waardoor het signaalverlies van het doelwit wordt voorkomen als gevolg van de "thermische barrière".

• Onderzoekapparatuur voor diepzeevisserij:

Safirkoepels die worden gebruikt als observatievensters of camerabehuizingen voor diepzeeduikers en op afstand bediende voertuigen (ROV's).Hun extreme drukweerstand en corrosiebestendigheid bieden bescherming voor camera's en sensoren op een diepte van enkele duizenden meters.

• Hoogdrukvensters en sensorbescherming:

In industriële omgevingen, gebruikt als uitkijkpunt in extreme hoge druk-, hoge temperatuur- of corrosieve omgevingen, zoals chemische reactoren en superkritische wateroxidatiesystemen.

• Geavanceerde wetenschappelijke onderzoeksapparatuur:

Safirkoepels worden gebruikt in gespecialiseerde optische experimentele installaties, spectrometermonsterkamers of wetenschappelijke instrumenten die extreem brede gezichtsvelden en hoge duurzaamheid vereisen.

Gerelateerde product aanbevelingen

1. Al2O3 Safir Dome K9 Glashardheid Mohs9 Hoogdrukweerstand Optische ramen

2. Al2O3 Eénkristal 99,999% Saffira Dome Infrarood Licht Optisch Venster Mohs9

1V: Waar wordt een saffierkoepel voor gebruikt?
Een saffierkoepel wordt voornamelijk gebruikt als een uiterst duurzaam optisch venster om gevoelige camera's en sensoren in raketten, onderwatervoertuigen,en militaire vliegtuigen uit harde omgevingen zoals hoge druk, slijtage en extreme temperaturen.

2V: Waarom wordt saffier gebruikt voor koepels?
A: Safir wordt gebruikt voor koepels omdat het een unieke combinatie biedt van uitzonderlijke hardheid (krabwerendheid), brede optische transmissie van UV naar IR en hoge structurele sterkte,die van cruciaal belang zijn voor het overleven van veeleisende toepassingen in de lucht- en ruimtevaart.
