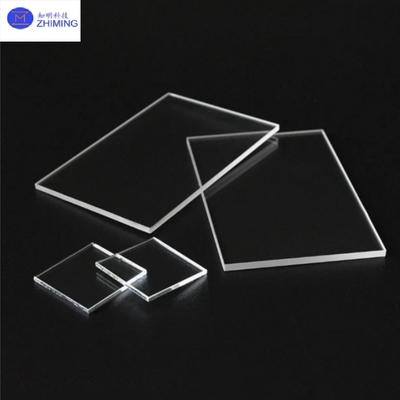

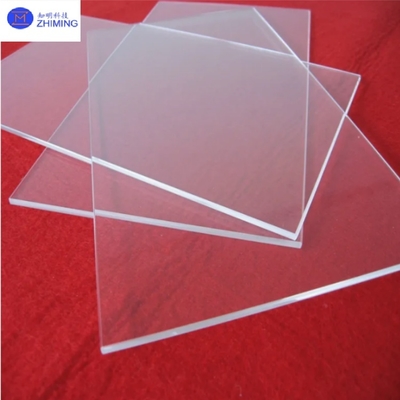

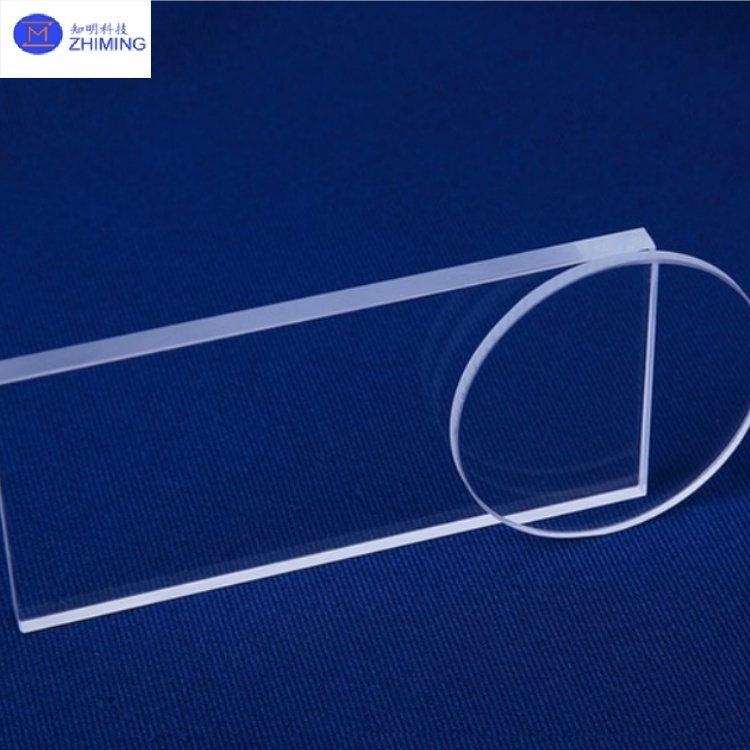

​​Aangepaste platen van hoogzuiver kwartsglas JGS1/JGS2/JGS3 Hoge doorlaatbaarheid​​

​​Op maat gemaakt Hoogzuiver Kwartsglas Platen JGS1/JGS2/JGS3 Hoge Transmissie​​

Gesmolten Silica is een amorf materiaal dat wordt gevormd door het smelten van hoogzuiver siliciumdioxide bij hoge temperaturen, gevolgd door snelle afkoeling. Het vertoont uitstekende optische eigenschappen, thermische stabiliteit en chemische inertheid. Op basis van zuiverheidsniveaus en ultraviolette transmissie wordt het ingedeeld in drie kwaliteiten:JGS1, JGS2 en JGS3.

Classificatie op Optische Prestaties:

1. JGS1 (Ver-Ultraviolet Optisch Gesmolten Silica)

• Geproduceerd met behulp van SiCl₄ als grondstof, gesmolten in een hoogzuivere waterstof-zuurstofvlam. Bevat een hoog hydroxylgehalte (≈2000 ppm) en vertoont uitzonderlijke ultraviolette transmissie, met name in het kortegolf UV-gebied. De transmissie overschrijdt 90% bij 185 nm. Synthetisch gesmolten silica vertoont een sterke absorptiepiek bij 2730 nm zonder korrelige structuur. Het is een ideaal optisch materiaal voor het bereik van 185–2500 nm.

2. JGS2 (Ultraviolet Optisch Gesmolten Silica)

• Vervaardigd uit kristallijne grondstof via gasraffinage. Bevat tientallen ppm metaalonzuiverheden. Beschikt over een absorptiepiek bij 2730 nm (hydroxylgehalte: 100–200 ppm) met strepen en een korrelige structuur. Het is een geschikt materiaal voor het golflengtebereik van 220–2500 nm.

3. JGS3 (Infrarood Optisch Gesmolten Silica)

• Geproduceerd uit kristallijne of hoogzuivere kwartszandgrondstoffen met behulp van een vacuümdrukoven (elektrische smeltmethode). Bevat tientallen ppm metaalonzuiverheden. Gekenmerkt door minimale bellen, fijne korrelige structuur, strepen en een te verwaarlozen OH-gehalte. Biedt een hoge infraroodtransmissie (>85%). Toepasbaar als optisch materiaal voor het bereik van 260–3500 nm.

Kwartsglas JGS1/JGS2/JGS3 Belangrijkste Toepassingsgebieden

1. High-End Optische Systemen

• JGS1: Lenzen voor DUV-lithografiemachines, spiegels voor ruimtetelescopen, UV-lasercollimatiecomponenten.
• JGS2: Consumentenoptische apparaten zoals cameralenzen, projectorprisma's, microscoopobjectieven.
• JGS3: Vensters voor infrarood warmtebeeldcamera's, focusspiegels voor CO₂-lasers.

2. Halfgeleiderfabricage

• Fotomasker Substraten: JGS1 is een kernmateriaal voor EUV-lithografie fotomaskersubstraten vanwege de ultralage thermische uitzettingscoëfficiënt (5,5×10⁻⁷/℃) en hoge UV-transmissie.
• Waferverwerkingsdragers: JGS2 wordt gebruikt voor componenten voor hoge temperaturen zoals halfgeleiderdiffusieoventubes en boothouders.

3. Lasertechnologie

• Hoogenergiesysteemlasers: JGS1 wordt gebruikt voor de productie van resonatorspiegels voor Nd:YAG-lasers (lasergeïnduceerde schade drempel: 15 J/cm²).
• Infrarood Laser Transmissie: JGS3 is geschikt voor CO₂-lasertransmissiekabels bij een golflengte van 10,6 μm.

4. Lucht- en Ruimtevaart

• Ruimtevaartuigvensters: JGS1 wordt gebruikt voor stralingsbestendige vensters in optische afstandsdetectoren van satellieten (bestand tegen ruimtestraling).
• Raketkoepels: JGS3 wordt toegepast in hypersonische voertuig infrarood zoekkoppen vanwege de uitstekende thermische schokbestendigheid (ΔT > 1000°C).

5. Speciale Verlichting

• UV-lampen: Hoogzuivere UV-lampen gemaakt van JGS1 worden gebruikt voor waterbehandeling en medische sterilisatie.
• Kwiklampbehuizingen: JGS2 wordt gebruikt voor de productie van transparante behuizingen voor hogedrukkwiklampen, bestand tegen schokken bij hoge temperaturen.

5. Wetenschappelijk Onderzoeksapparatuur

• Synchrotronstralingsfaciliteiten: JGS1 wordt gebruikt voor bundellijnvensters en monochromatorcomponenten.
• Deeltjesdetectoren: JGS2 dient als een transparant medium voor Cherenkov-radiatoren.

Kwartsglas JGS1/JGS2/JGS3 Verwerkingseigenschappen

• Precisie-uitgloeien:Meerfasige gradiëntuitgloeien (tot 1300°C) elimineert interne spanning en voorkomt optische vervorming.
• Oppervlaktebehandeling:Magnetorheologisch polijsten (MRF) bereikt een oppervlakteruwheid van Ra < 0,5 nm (geschikt voor EUV-lithografie).
• Coatingtechnologie:Toepasbare coatings omvatten anti-reflectie (AR), hoge reflectie (HR) en corrosiebestendige coatings (bijv. magnesiumfluoride).

Kwartsglas JGS1/JGS2/JGS3 Optische Eigenschappen

Kwartsglas JGS1/JGS2/JGS3 Standaardspecificaties

​

V1: Wat zijn de belangrijkste verschillen tussen JGS1, JGS2 en JGS3 gesmolten silica?
A1: JGS1 biedt >90% UV-transmissie (185nm) met 2000ppm OH-gehalte, JGS2 biedt 220-2500nm transmissie met 200ppm OH, terwijl JGS3 >85% IR-transmissie levert met bijna nul OH-gehalte.

V2: Welke gesmolten silica-kwaliteit is het beste voor UV-lasertoepassingen?
A2: JGS1 is ideaal voor UV-lasers vanwege de 90%+ transmissie bij 185nm en 15J/cm² laserbeschadigingsdrempel.
