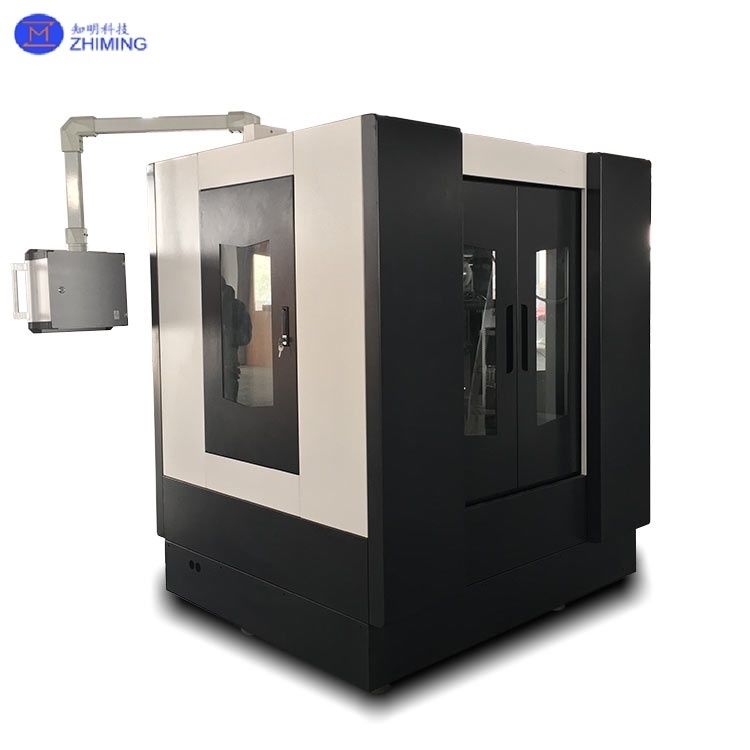

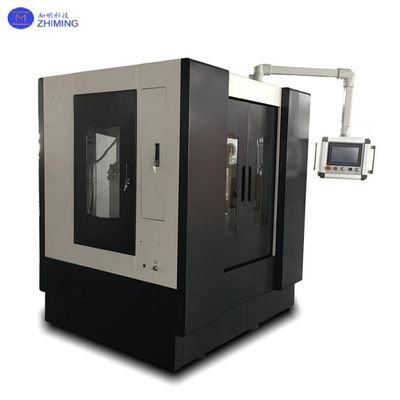

Diamantdraad drie-station enkeldraad snijmachine voor saffier keramiek

Diamantdraad drie-station enkeldraad snijmachine voor saffier keramiek

Merknaam:	ZMSH
Modelnummer:	Diamantdraad drie-station enkeldraad snijmachine
MOQ:	3
Prijs:	by case
Leveringstermijn:	3-6 maanden
Betalingsvoorwaarden:	t/t

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Model:

drie stations diamant enkellijns snijmachine

Draadsnelheid:

1000 (MIX) m/min

Diamantdraaddiameter:

0,25-0,48 mm

Snijnauwkeurigheid:

0.01 mm

Watertank:

150 liter

Schommel hoek:

Werkstation:

Verpakking Details:

Verpakking in een cleanroom van klasse 100

Levering vermogen:

1000 stuks per maand

Markeren:

Drie-station enkeldraad snijmachine

Machines voor het snijden van saffierkeramiek

Zafira-keramische enkeldraad snijmachine

Productomschrijving

X/Y/Z-as synchronisatie maakt 360° rotatie en ±15° kanteling van het werkstuk mogelijk voor complexe geometrieën.Apparatuur Introductie

Diamantdraad Drievoudig-Station Enkel-Draads Snijmachine voor Saffier KeramiekDiamantdraad Drievoudig-Station Enkel-Draads Snijmachine voor Saffier Keramiek

De diamantdraad drievoudig-station enkel-draads snijmachine is een multi-station samenwerkingsverwerkingssysteem ontworpen voor zeer nauwkeurig, efficiënt snijden van harde en brosse materialen zoals saffier, jade en keramiek. De belangrijkste componenten zijn:
Drievoudig-station lay-out: Gescheiden zones voor snijden, draad op- en afwikkelen en bediening/onderhoud verbeteren de operationele veiligheid en continuïteit.
Servo-aangedreven systeem: Servomotoren besturen het op- en afwikkelen van de draad, de spanning en de toevoer, wat een bewegingsprecisie van ±0,01 mm garandeert.
Gesloten-lus spanningsregeling: Real-time monitoring en aanpassing van de draadspanning (0,1–1,0 MPa) om breuk te voorkomen.

Intelligente functies: Geïntegreerde cloudconnectiviteit en bewaking op afstand voor voorspellend onderhoud en storingsmeldingen.

Diamantdraad Drievoudig-Station Enkel-Draads Snijmachine Technische Specificaties	Model
Drie station diamant enkelvoudige draadsnijmachine	Maximale werkstukgrootte
600*600mm	Draadsnelheid
1000 (MIX) m/min	Diameter diamantdraad
0,25-0,48mm	Draadopslagcapaciteit van de aanvoerrol
20km	Snijdiktebereik
0-600mm	Snijnauwkeurigheid
0,01mm	Verticale hefslag van werkstation
800mm	Snijmethode
Het materiaal is stationair en de diamantdraad zwaait en daalt	Snijvoedingssnelheid
0,01-10mm/min (Afhankelijk van het materiaal en de dikte)	Watertank
150L	Snijvloeistof
Roestwerende, zeer efficiënte snijvloeistof	Zwaaihoek
±10°	Zwaaisnelheid
25°/s	Maximale snijspanning
88.0N (Stel minimale eenheid 0.1n in)	Snijdiepte
200~600mm	Maak overeenkomstige verbindingsplaten volgens het snijbereik van de klant
-	Werkstation
3	Voeding
Driefasige vijf-draads AC380V/50Hz	Totaal vermogen van de machine
≤32kw	Bedradingsmotor
1*2kw	Bedradingsmotor
1*2kw	Werkbank zwaaimotor
0.4*6kw	Spanningsregeling motor
4.4*2kw	Draad afgifte en verzamelmotor
5.5*2kw	Externe afmetingen (inclusief tuimelarmkast)
485921902184mm	Externe afmetingen (inclusief tuimelarmkast)
485921902184mm	Machinegewicht

3600ka

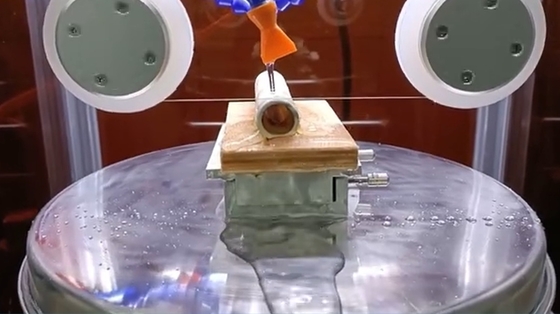

Diamantdraad Drievoudig-Station Enkel-Draads Snijmachine Werkingsprincipe

De machine werkt via dynamisch diamantdraadslijpen + drievoudige station synchronisatie:

1. Draadcyclus:
Diamantdraad (0,25–0,48 mm diameter) wikkelt zich op een kaapstander en beweegt heen en weer met 1000 m/min om slijptrajecten te genereren.

Drievoudige station afwisselende bewerkingen: Snijden gaat door in één zone, terwijl andere het laden/lossen afhandelen, waardoor de stilstandtijd wordt geminimaliseerd.

2. Materiaalvoeding:
De werktafel beweegt verticaal (800 mm slag) met 400–1200 mm/u, of de draad drukt actief tegen het werkstuk.

Drievoudige station afwisselende bewerkingen: Snijden gaat door in één zone, terwijl andere het laden/lossen afhandelen, waardoor de stilstandtijd wordt geminimaliseerd.

3. Multi-as Coördinatie:

X/Y/Z-as synchronisatie maakt 360° rotatie en ±15° kanteling van het werkstuk mogelijk voor complexe geometrieën.Diamantdraad Drievoudig-Station Enkel-Draads Snijmachine

Belangrijkste Kenmerken & Voordelen

Kenmerk

Beschrijving

Technische Parameters/Voorbeelden

Ultra-Hoge Precisie

Servomotoren + kogelomloopspindels zorgen voor ±0,01 mm nauwkeurigheid

Werkstukgrootte: ø600×600 mm

Hoge Efficiëntie

Drievoudige station parallelle verwerking verhoogt de productiviteit met 200%

Snijsnelheid: 400–1200 mm/u

Lage Schade

Pneumatische spanning (0–1 MPa) + oscillerende beweging verminderen randafbrokkelingSaffier randafbrokkeling

<3 μm

Slimme Bediening

PLC + touchscreen voor vooraf ingestelde programma's, breukdetectie en cloudonderhoud

Spanningsafwijking waarschuwingen

MilieuvriendelijkSmering op waterbasis vermindert stof; geluid

<70 dB

Voldoet aan RoHS-normen

Materiaalcompatibiliteit

Verwerkt materialen ≤Mohs 9,5 hardheid (bijv. SiC: Mohs 9,2)

Saffier, jade, keramiekDiamantdraad Drievoudig-Station Enkel-Draads Snijmachine Toepassingen

1. Halfgeleiders & Zonne-energie:

Silicium Wafer Snijden: Monokristallijn/polykristallijn silicium ingots vierkant maken/snijden (50–300 μm) voor zonnecellen en IC's.
SiC Wafer Verwerking: Hoogzuivere SiC wafers voor EV-stroomapparaten, <10% materiaalverlies.2. Keramiek & Edelstenen:

Saffier Substraten: LED- en smartphone scherm snijden met ±0,02 mm dikte-uniformiteit.

Zirkonium Keramiek: Achterplaten en gereedschappen voor mobiele telefoons met Ra <1,6 μm oppervlakte ruwheid.
3. Composieten & Metalen:Koolstofvezel Composieten: Snijden van lucht- en ruimtevaartcomponenten met <5% vezelbreuk.

Titanium Legeringen: Bewerking van medische apparaten (0,1–0,3 mm zaagsnede breedte).

4. Biomedisch & Onderzoek:Orthopedische Implantaten: Heupgewricht en tandheelkundige specimen snijden zonder thermische schade.
Geologische Dunne Secties: 0,2–2 mm mineraalschijven die de oorspronkelijke structuur behouden.

Diamantdraad Drievoudig-Station Enkel-Draads Snijmachine FAQ

1. V: Wat maakt diamantdraad drievoudig-station enkel-draads snijmachines ideaal voor industriële toepassingen?
A: Gesloten-lus spanningsregeling en servo-aangedreven synchronisatie zorgen voor ±0,01 mm precisie en 200% efficiëntiewinst voor het snijden van saffier, keramiek en hard-brosse materialen.

2. V: Hoe vermindert een drievoudige station diamantdraadsnijder materiaalverspilling?

A: De multi-station workflow minimaliseert de stilstandtijd door afwisselend te snijden, laden en lossen, terwijl de oscillerende beweging het materiaalgebruik optimaliseert voor de productie van dunne wafers.
