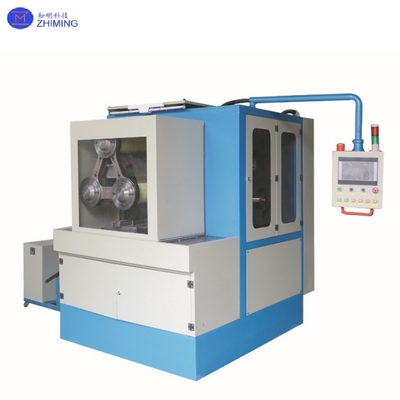

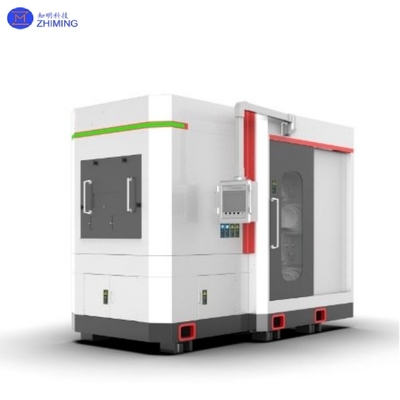

Diamantdraad Multi-Draad Hoge Snelheid Hoge Precisie Bewerking van Harde, Broze Materialen
De diamantdraad enkele/multi-draad hoge snelheid hoge precisie dalende/zwaaiende snijmachine is een composiet bewerkingsapparatuur voor harde en broze materialen. Door de combinatie van dynamisch slijpen van diamantdraad (staaldraad bedekt met siliciumcarbide/aluminiumoxide deeltjes) en multi-as gecoördineerde besturing, wordt een hoge precisie snijden van ultra-harde materialen bereikt. Belangrijkste ontwerpkenmerken zijn:
- Multi-draads snijden: Gebruikt meerdere diamantdraden tegelijkertijd om het materiaalgebruik en de efficiëntie te verbeteren.
- Hoge snelheid beweging: Draadsnelheid tot 2400 m/min, waardoor de bewerkingstijd aanzienlijk wordt verkort.
- Hoge precisie besturing: Servo/stappenmotor aangedreven met ±0,01 mm snijnauwkeurigheid.
- Zwaaiend snijden: Werktafel oscilleert ±5°–±8° om de oppervlaktegelijkheid te optimaliseren.
- Dalende toevoer: Verticale beweging van het werkstuk of de draad minimaliseert materiaalschade door spanning.
Deze apparatuur wordt veel gebruikt in de semiconductor-, fotovoltaïsche, keramische, edelsteen- en medische sector, met name voor het snijden van siliciumcarbide (SiC), saffier, monokristallijn silicium en kwartsglas.
Technische specificaties van diamantdraad/multi-draad/hoge snelheid/hoge precisie/dalende/oscillerende snijmachine
| Parameter |
Specificatie |
| Project |
Multi-draads draadzaag met werkbank bovenop |
| Maximale werkstukgrootte |
ø 204*500mm |
| Diameter van de hoofdwalsbekleding (vast aan beide uiteinden) |
ø 240*510mm (twee hoofdwalsen) |
| Draadsnelheid |
2000 (MIX) m/min |
| Diameter diamantdraad |
0,1-0,5 mm |
| Lijnopslagcapaciteit van de aanvoerrol |
20 (0,25 Diameter diamantdraad) km |
| Snijdiktebereik |
0,1-1,0 mm |
| Snijnauwkeurigheid |
0,01 mm |
| Verticale hefslag van werkstation |
250 mm |
| Snijmethode |
Het materiaal zwaait en daalt van boven naar beneden, terwijl de positie van de diamantlijn onveranderd blijft |
| Snijvoedingssnelheid |
0,01-10 mm/min |
| Watertank |
300L |
| Snijvloeistof |
Roestwerende, efficiënte snijvloeistof |
| Zwaaisnelheid |
0,83°/s |
| Luchtdruk pomp |
0,3-3MPa |
| Zwaaihoek |
±8° |
| Maximale snijspanning |
10N-60N (Stel minimale eenheid 0,1N in) |
| Snijdiepte |
500 mm |
| Werkstation |
1 |
| Voeding |
Driefasige vijf-draads AC380V/50Hz |
| Totaal vermogen van de machine |
≤92kW |
| Hoofdmotor (watercirculatiekoeling) |
22*2kW |
| Bedradingsmotor |
1*2kW |
| Werkbank zwaaimotor |
1,3*1kW |
| Spanningscontrole motor (watercirculatiekoeling) |
5,5*2kW |
| Draadontgrendelings- en verzamelmotor |
15*2kW |
| Externe afmetingen (exclusief tuimelarmkast) |
1320*2644*2840mm |
| Externe afmetingen (inclusief tuimelarmkast) |
1780*2879*2840mm |
| Gewicht machine |
8000kg |
Werkingsprincipe van diamantdraad/multi-draad/hoge snelheid/hoge precisie/dalende/oscillerende snijmachine
De machine werkt op basis van "dynamisch slijpen van diamantdraad + multi-as synchronisatie":
1. Diamantdraadcyclus:
- Een snel roterende kaapstander drijft diamantdraad aan in een heen en weer gaande of unidirectionele beweging.
- Spanningswielen (pneumatisch/veerbelast) handhaven de draadspanning (0,1–1,0 MPa), terwijl geleidewielen de stabiliteit garanderen.

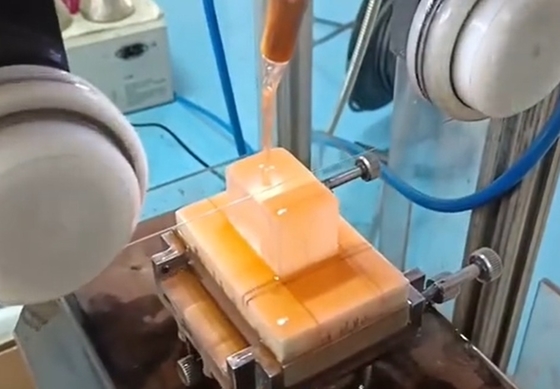

2. Materiaalvoeding:
- Dalende toevoer: Werkstukplatform beweegt verticaal met 0,01–10 mm/min, of draad drukt actief tegen het werkstuk.
- Zwaaiend snijden: Werktafel oscilleert zijwaarts (±15 mm amplitude) om de contacttijd te verlengen en de oppervlakte ruwheid te verbeteren.
3. Multi-draadcoördinatie:
- Meerdere diamantdraden worden gesynchroniseerd via een spansysteem voor continu snijden van grote materialen (bijv. Φ300×300 mm werkstukken).
Belangrijkste kenmerken en voordelen van diamantdraad/multi-draad/hoge snelheid/hoge precisie/dalende/oscillerende snijmachine
|
Kenmerk
|
Beschrijving
|
|
Hoge efficiëntie
|
Multi-draads parallelle verwerking + 2400 m/min snelheid, 300% productiviteitswinst
|
|
Ultra-hoge precisie
|
Servo/stappenmotoren + kogelomloopspindels zorgen voor ±0,01 mm nauwkeurigheid
|
|
Lage schade
|
Dalende toevoer + zwaaiende beweging minimaliseren spanningsconcentratie, <5 μm randafbrokkeling
|
|
Intelligente besturing
|
PLC + touchscreen voor programma-instelling, real-time monitoring en hervatten na onderbreking
|
|
Milieuvriendelijk
|
Snijvloeistoffen op waterbasis verminderen stof; geluid <70 dB
|
|
Materiaalcompatibiliteit
|
Verwerkt materialen ≤Mohs 9,5 hardheid (diamantdraad: hardheid 10)
|
Toepassing van diamantdraad/multi-draad/hoge snelheid/hoge precisie/dalende/oscillerende snijmachine
1. Semiconductors & Fotovoltaïek:
- Siliciumwafels snijden: Monokristallijn/multikristallijn siliciumblokken vierkant maken/snijden (50–300 μm dikte) voor zonnecellen en IC's.
- SiC-wafels snijden: Hoogzuivere SiC-wafels voor EV-stroomapparaten, <10% materiaalverlies.
2. Keramiek & Edelstenen:
- Saffierbewerking: LED-substraten en smartphone-scherm snijden met ±0,02 mm dikte-uniformiteit.
- Zirkoniumoxide keramiek: Achterplaten van mobiele telefoons en snijgereedschappen met Ra<1,6 μm oppervlakte ruwheid.
3. Kwarts & Optisch glas:
- Kwarts kristallen: Oscillator- en sensor snijden (±0,01 mm precisie).
- Infrarood glas: Fabricage van thermische beeldvormingslenzen om thermische vervorming te voorkomen.
4. Biomedisch & Onderzoek:
- Orthopedische implantaten: Heupgewricht- en tandheelkundige specimen snijden zonder thermische schade.
- Geologische dunne secties: 0,2–2 mm minerale plakjes die de oorspronkelijke structuur behouden.
5. Composieten & Metalen:
- Koolstofvezelcomposieten: Snijden van lucht- en ruimtevaartcomponenten met <5% vezelbreuk.
- Titaniumlegeringen: Bewerking van medische apparaten met 0,1–0,3 mm zaagsnede breedte.
Veelgestelde vragen over diamantdraad/multi-draad/hoge snelheid/hoge precisie/dalende/oscillerende snijmachine
1. V: Wat zijn de belangrijkste voordelen van diamantdraad snijmachines met dubbele stations?
A: Het ontwerp met hoge snelheid en dubbele stations maakt gelijktijdige verwerking van twee werkstukken mogelijk, waardoor de efficiëntie wordt verdubbeld en tegelijkertijd ±0,01 mm precisie wordt behouden voor materialen zoals siliciumwafels en keramiek.
2. V: Hoe bereikt een diamantdraadzaag "dalend/zwaaiend snijden"?
A: Het combineert verticale toevoersystemen (dalende beweging) en oscillerende werktafels (±5°–8° zwaaien) om de materiaalspanning te verminderen en de oppervlaktegelijkheid te verbeteren, ideaal voor broze materialen zoals saffier en SiC.
