Diamantdraad / Meerdere draden / Hoogsnelheid / Hoog-precisie / Afgaande / Oscillerende snijmachine

Diamond Wire / Multi-Wire / High-Speed / High-Precision / Descending / Oscillating Cutting Machine
Diamond Wire / Multi-Wire / High-Speed / High-Precision / Descending / Oscillating Cutting Machine
video play

Grote Afbeelding :  Diamantdraad / Meerdere draden / Hoogsnelheid / Hoog-precisie / Afgaande / Oscillerende snijmachine

Productdetails:
Plaats van herkomst: China
Merknaam: ZMSH
Certificering: rohs
Modelnummer: Diamantdraad/Meerdraad/Hoge-Snelheid/Hoge-Precisie/Afnemende/Oscillerende Snijmachine
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 3
Prijs: by case
Verpakking Details: Verpakking in een cleanroom van klasse 100
Levertijd: 3-6 maanden
Betalingscondities: t/t
Levering vermogen: 1000 stuks per maand
Contact
Gedetailleerde productomschrijving
Project: met een diameter van niet meer dan 50 mm Diamantdraaddiameter: 0.10.5mm
Draadsnelheid: 2000 (MIX) m/min Verticale opheffende slag van het werkstation: 250 mm
Watertank: 300 liter Totaal vermogen van de werktuigmachine: ≤ 92 kW
Snijmethode: Het materiaal schommelt en daalt van boven naar beneden, terwijl de positie van de diamantlijn onver
Markeren:

Multi-draad snijmachine

,

Diamanten-meerdere draad snijmachine

,

Precisie-snijmachine

Diamantaal/meerdere draden/hoge snelheid/hoge precisie/afgaande/oscillerende snijmachine-apparatuur





Diamantdraad/Meerdraad/Hoge-Snelheid/Hoge-Precisie/Afnemende/Oscillerende Snijmachine







De diamantdraad/meerdere draden/hoge snelheid/hoge precisie/afgaande/oscillerende snijmachine is een high-end systeem dat speciaal is ontworpen voor de precisieverwerking van harde en broze materialen.Het integreert meerdere geavanceerde functies, waaronder multi-draad parallel snijden (1-3m/s operatiesnelheid)De machine is geschikt voor batchverwerking van halfgeleiderwafels, optische componenten,en speciale keramiek, die verschillende materialen ondersteunt, zoals silicium, siliciumcarbide (SiC), saffier (Al2O3) en kwarts, en voldoet aan de eisen van O&O tot massaproductie.







Technische specificaties van de snijmachine voor diamantdraad/meerdere draden/hoge snelheid/hoge precisie/afgaande/oscillerende snijmachine




Parameter Specificatie
Project met een diameter van niet meer dan 50 mm
Maximale werkstukgrootte 204 ø*500 mm
Hoofdrolcoatingdiameter (aan beide uiteinden bevestigd) ø 240*510 mm (twee hoofdrollers)
De snelheid van de draad 2000 (MIX) m/min
Diamantdraaddiameter 00,1-0,5 mm
Lijnopslagcapaciteit van het voedingswiel 20 (0,25 Diamantdraaddiameter) km
Snijdiktebereik 0.1-1.0 mm
Snijnauwkeurigheid 0.01 mm
Verticale opheffende slag van het werkstation 250 mm
Snijmethode Het materiaal schommelt en daalt van boven naar beneden, terwijl de positie van de diamantlijn onveranderd blijft
Snijdsnelheid 0.01-10 mm/min
Watertank 300 liter
Snijvloeistof Anti-roest hoog efficiënt snijvloeistof
Swing snelheid 00,83°/s
Luchtpompdruk 0.3-3MPa
Swinghoek ± 8°
Maximale snijspanning 10N-60N (Minimumauto 0,1N)
Snijdiepte 500 mm
Werkstation 1
Stroomvoorziening driefasige vijfdraad AC380V/50Hz
Totaal vermogen van de werktuigmachine ≤ 92 kW
Hoofdmotor (watercirculatie koeling) 22*2kW
Draadmotoren 1*2 kW
Schommelmotor voor werkbanken 1.3*1kW
Spanningsregelmotor (watercirculatie koeling) 5.5*2 kW
Motor voor het loslaten en verzamelen van draden 15*2kW
Buitenafmetingen (exclusief schommelarmdoos) 1320*2644*2840 mm
Externe afmetingen (met inbegrip van de rockerarmbox) 1780*2879*2840 mm
Gewicht van de machine 8000 kg







Diamantdraad/meerdere draden/hoge snelheid/hoge precisie/afgaande/oscillerende snijmachine

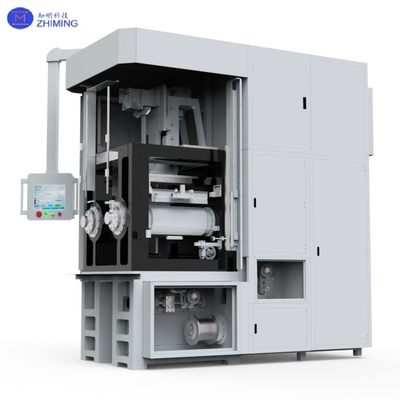

Diamantdraad / Meerdere draden / Hoogsnelheid / Hoog-precisie / Afgaande / Oscillerende snijmachine 0
  • Multi-draad snijden: maakt gebruik van 200+ diamanten draden (diameter 0,1-0,3 mm) in gesynchroniseerde beweging voor batch wafer / materiaal snijden.
  • Hoge snelheid precisieregeling: Servomotorgestookte draadsag (1000-3000 m/min) in combinatie met luchtdragende spindel (radiële afvoer < 0,5 μm) zorgt voor stabiliteit.
  • Afnemend + oscillerend snijden:
  1. Afdaling: Verticale tafelvoeding van het werkstuk (0,01-10 mm/min) vermindert de scheuren (< 10 μm).
  2. Oscillerend: Dynamische aanpassing van de snijhoek (± 8°) optimaliseert de oppervlaktrauwheid (Ra< 0,5 μm).
  • Intelligent systeem: positionering door middel van machinevisie (5μm nauwkeurigheid) + adaptieve spanningsregeling (20-50N verstelbaar).

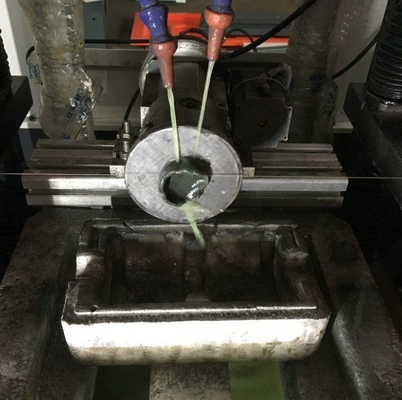

Diamantdraad / Meerdere draden / Hoogsnelheid / Hoog-precisie / Afgaande / Oscillerende snijmachine 1







Diamantdraad/meerdere draden/hoge snelheid/hoge precisie/afgaande/oscillerende snijmachine kenmerken en compatibele materialen





Kenmerken



Beschrijving



Materiële kenmerken



Efficiëntie van meerdere draden



200-draad gelijktijdige verwerking, 5x productiviteitsverbetering



Siliciumbalken (Φ12"), SiC-wafers (6")



Hoogsnelheidsprecisie



Snij snelheid 1-3 m/s, nauwkeurigheid ±0,01 mm



Safir (Mohs 9), kwarts (lage thermische expansie)



Neerwaartse + oscillerende



Vermindert de spanning van het materiaal, oppervlakte ruwheid Ra< 0,5 μm



Keramiek (AlN/Al2O3), optisch glas



Intelligente besturing



Real-time monitoring van de snijkracht/temperatuur, automatische optimalisatie



Composite substraten (SiC-op-Si), speciale kristallen







Diamantdraad/meerdere draden/hoge snelheid/hoge precisie/afgaande/oscillerende snijmachine technische voordelen





  1. Efficiëntie: Multi-draad snijden vermindert de kosten per eenheid met 40%, ondersteunt de productie van 300 mm wafers.
  2. Kwaliteit: Oscillerende technologie regelt chips < 10 μm, rendement > 99,5%.
  3. Materiaalcompatibiliteit: omvat halfgeleiders (Si/SiC), opto-elektronica (saffier/kwarts) en speciale keramiek.
  4. Smart manufacturing: IoT-afstandsbewaking + integratie van MES-systemen voor digitale productie.

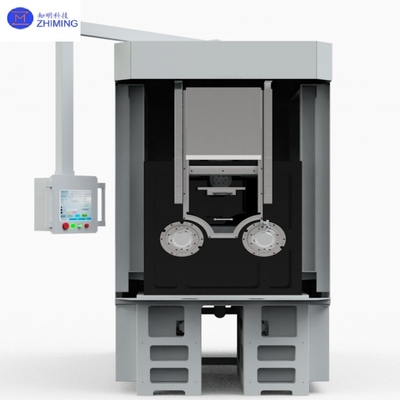

Diamantdraad / Meerdere draden / Hoogsnelheid / Hoog-precisie / Afgaande / Oscillerende snijmachine 2







Toepassingsgebieden van diamantendraad/meerdere draden/hoge snelheid/hoge precisie/afgaande/oscillerende snijmachines

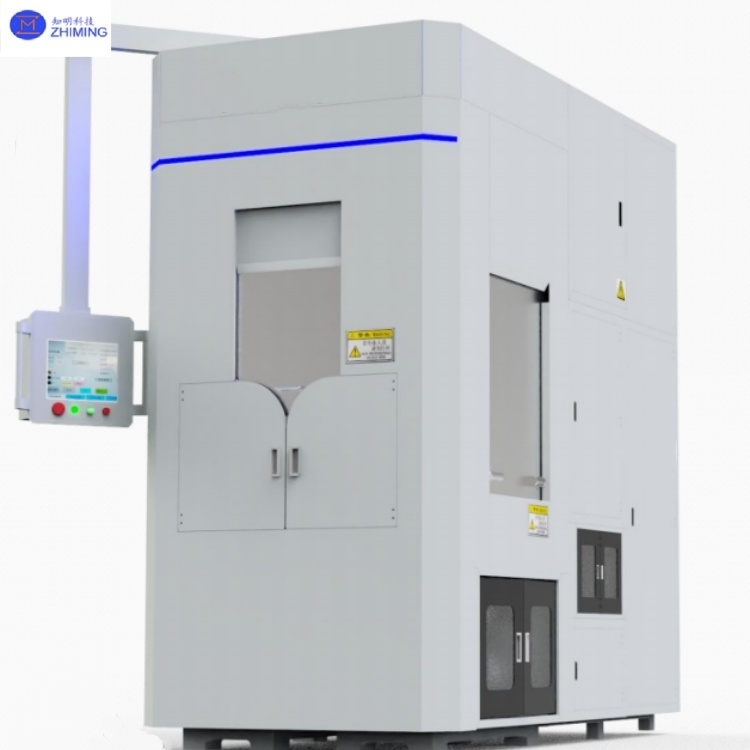

Diamantdraad / Meerdere draden / Hoogsnelheid / Hoog-precisie / Afgaande / Oscillerende snijmachine 3

1Vervaardiging van halfgeleiders

  • SiC Power Wafer Dicing: Verwerkt 4H-SiC-wafers (100-350 μm) met < 15 μm chips via oscillerend snijden, cruciaal voor EV-omvormers en 5G-basisstations.
  • Ultra-dun MEMS silicium: laagspanningssnijden van < 50 μm silicium voor traagheids-/druksensoren, met een rendement van > 99%.



2. Zonne-energie

  • Grote monokristallijn silicium: Snijdt 182/210 mm ingots (120-180 μm) met 30% dradenbesparing en < 2 min/wafer doorvoer, waardoor de kosten van zonne-modules worden verlaagd.



3. Opto-elektronica

  • Saphiren ramen: Precies gesneden snijwerk (gebogen/geboeide randen) voor hoesjes voor smartphones/horloges (Ra< 0,2 μm, >92% doorlaatbaarheid).



4Geavanceerde materialen

  • Keramische substraten (AlN): Dices-substraten met een hoge thermische geleidbaarheid (> 170 W/m·K) met een sterktebehoud van > 95% voor krachtelektronica.





Notitie: Compatibel met Si, SiC, saffier, kwarts en keramiek.







Diamantdraad/meerdere draden/hoge snelheid/hoge precisie/afgaande/oscillerende snijmachine FAQ





1. V: Wat is het voordeel van het oscillerend snijden in diamanten draadsagen?

A: Oscillerend snijden (±8°) vermindert de scheuren tot < 15 μm en verbetert de oppervlakteafwerking (Ra< 0,5 μm) voor broze materialen zoals SiC en saffier.





2. V: Hoe snel kunnen multi-draad diamantsagen siliconen wafers snijden?

A: Met meer dan 200 draden met een snelheid van 1-3 m/s, snijdt het 300 mm siliconen wafers in <2 minuten, waardoor de productiviteit 5x toeneemt ten opzichte van single-wire zagen.







Tags: #Diamantdraad snijmachine,#Multi-Wire, #High-Speed, #High-Precision, #Descending, #Oscillatin
