Saffier Staven Lichtkegel Staven Saffier Ontladingsnaalden Gespecialiseerd voor Semiconductor Apparatuur

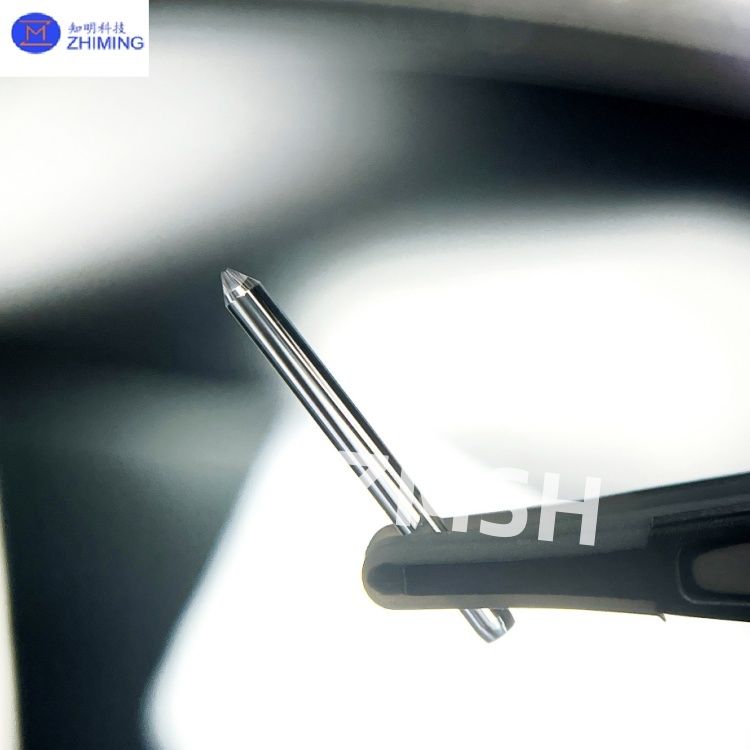

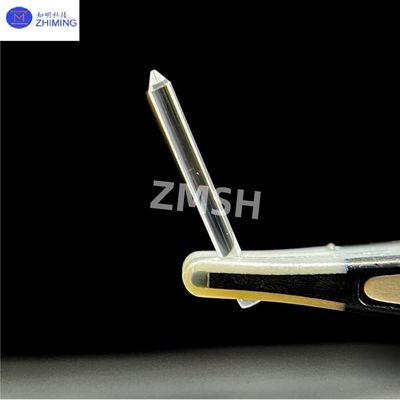

Saffier ontladingsnaalden zijn gespecialiseerde optische componenten vervaardigd uit hoogzuiver enkelkristallijn aluminiumoxide (Al₂O₃ zuiverheid ≥99,99%). Als professionele fabrikant van optische componenten beschikt ZMSH over complete productielijnen voor kristalgroei, precisiebewerking en coatingdepositie. De producten worden vervaardigd met behulp van geavanceerde EFG (Edge-defined Film-fed Growth) technologie, die uitzonderlijke axiale optische uniformiteit en radiale brekingsindexconsistentie vertoont. Het unieke taps toelopende ontwerp maakt efficiënte straalkoppeling, -uitbreiding of -focussering mogelijk, waardoor het een kritische component is in geavanceerde optische systemen.
Technische parameters van saffier ontladingsnaalden
|
Parameter Categorie
|
Specificaties
|
|
Afmetingen
|
Ingangsdiameter Φ0.5-10mm, uitgangsdiameter Φ1-25mm, lengte 10-200mm
|
|
Materiaal
|
Al₂O₃ zuiverheid ≥99,99%
|
|
Kristaloriëntatie
|
C-as/<1120> oriëntatieafwijking ±0.5°, aanpasbaar voor andere oriëntaties
|
|
Coating Opties
|
UV anti-reflectie (200-400nm), IR breedband (3-5μm), hoge reflectie (>98%@10.6μm)
|
|
Optische Prestaties
|
Numerieke apertuur NA 0.15-0.22 (instelbaar), transmissieverlies <0.1dB/cm@1550nm
|
Belangrijkste kenmerken van saffier ontladingsnaalden
1. Superieure Optische Prestaties: Operationele golflengtebereik 0.17-5.5μm (diep UV tot mid-IR), saffier ontladingsnaalden met ≥85% transmissie bij 633nm na dubbelzijdige polijsting
2. Uitstekende Thermische Stabiliteit: Thermische uitzettingscoëfficiënt van slechts 5.3×10⁻⁶/K (RT tot 1000°C), saffier ontladingsnaalden zijn bestand tegen hoogvermogen laserstraling
3. Uitzonderlijke Mechanische Sterkte: Mohs hardheid van 9, buigsterkte van meer dan 700MPa
4. Uitstekende Oppervlaktekwaliteit: Saffier ontladingsnaalden zorgen voor een laag lichtverlies door verstrooiing
5. Precisie Geometrische Controle: Taps toelopende hoek tolerantie strikt gehandhaafd binnen ±0.5°, eindvlak loodrechtheid <5 boogminuten
Primaire toepassingen van saffier ontladingsnaalden
1. Lasertechnologie
- Straalvormingssystemen voor hoogvermogenlasers, saffier ontladingsnaalden zetten Gaussische stralen om in flat-top stralen met >90% uniformiteit
- Modusomvormers voor fiberlasers, die de straalkwaliteit aanzienlijk verbeteren
2. Glasvezelcommunicatie
- Modusconversie-apparaten in 400G optische modules, waardoor transmissiedispersie effectief wordt verminderd
- Pompaankoppelsystemen voor EDFA (Erbium-gedoteerde vezelversterkers), saffier ontladingsnaalden verbeteren de energieconversie-efficiëntie
3. Biomedische Apparaten
- Kernlichtgeleidende componenten voor high-end endoscopen, saffier ontladingsnaalden bestand tegen autoclaafsterilisatie
- Belangrijkste optische elementen in OCT (Optical Coherence Tomography) systemen
4. Industriële Inspectie-instrumenten
- Optische ingangsinterfaces voor spectrometers, waardoor de signaalverzamelings-efficiëntie wordt verbeterd
- Lichtgeleidende componenten voor precisie visuele inspectiesystemen
ZMSH's diensten van saffier ontladingsnaalden
ZMSH biedt uitgebreide saffier ontladingsnaalden oplossingen:
- Maatwerk: Ondersteuning voor speciale afmetingen en complexe geometrieën, inclusief asymmetrische taps toelopende vormen
- Precisiebewerking: Uitgerust met ultra-precisie slijp- en polijstapparatuur voor oppervlaktekwaliteit op nanometerniveau
- Professionele Coatingdiensten: Verschillende functionele optische coatings van UV tot IR golflengten
- Technische Ondersteuning: Toegewijd optisch engineeringteam dat volledige procesondersteuning biedt van ontwerp tot toepassing
- Kwaliteitsborging: Rigoureuze optische prestatietests met complete testrapporten voor elke batch
V&A van saffier ontladingsnaalden
1. V: Waar worden saffier ontladingsnaalden voor gebruikt in lasersystemen?
A: Saffier ontladingsnaalden worden voornamelijk gebruikt voor straalvorming en modusconversie in hoogvermogenlasers om de straalkwaliteit en uniformiteit te verbeteren.
2. V: Waarom saffier boven kwarts kiezen voor optische taps toelopende vormen?
A: Saffier biedt superieure hardheid, thermische stabiliteit en chemische bestendigheid in vergelijking met kwarts, waardoor het ideaal is voor veeleisende optische toepassingen.
Tags: #Precisie Saffier Staven, #Saffier Lichtkegel, #Al₂O₃ 99.999%, #Transmissie≥80%, #Precisie Snijden, #Optische Kwaliteit, #Ra≤0.5nm, #Saffier Ontladingsnaalden
