Op maat gemaakte vormen Quartz optisch glas ramen Dikte 8,3 mm Hoge brekingsindex

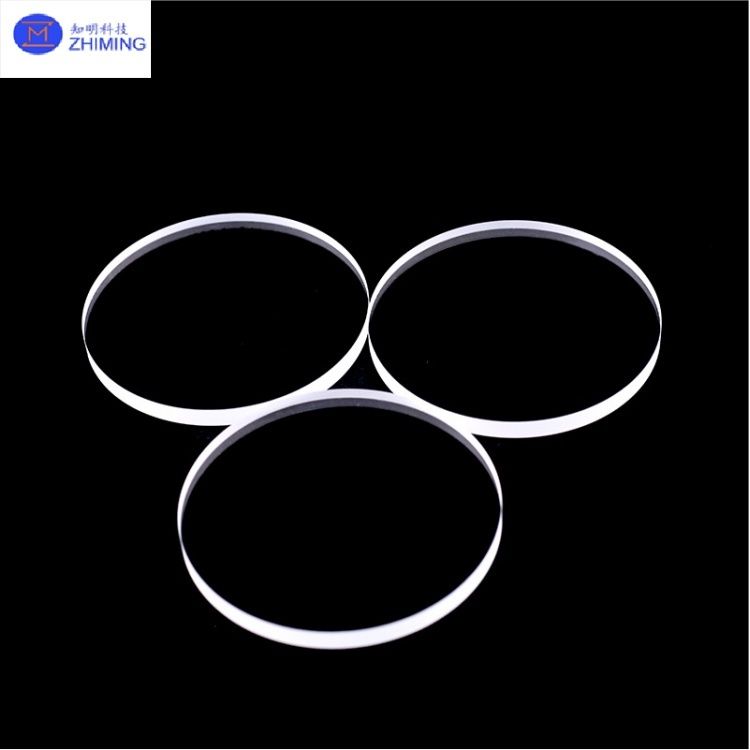

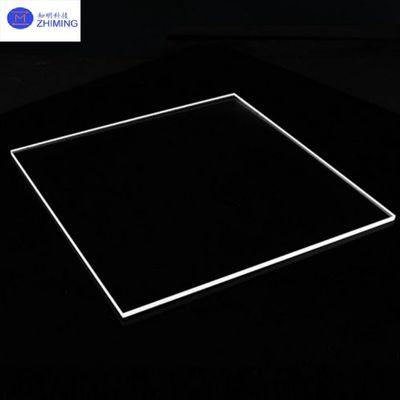

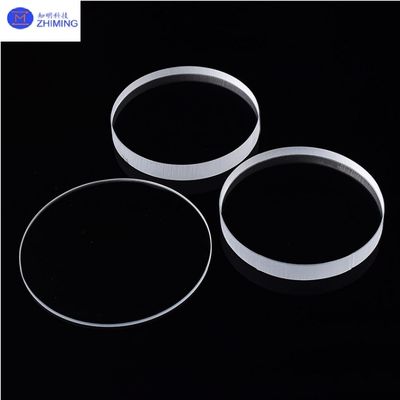

Het optische kwartsvenster (dikte 8,3 mm) is precisietechnisch vervaardigd van hoogzuivere gesmolten silica (SiO2), met uitzonderlijke optische transparantie, thermische stabiliteit en chemische traagheid.ontworpen voor veeleisende toepassingen in geavanceerde lasersystemen, halfgeleiderfabricage en vacuümobservatie, dit product ondersteunt aangepaste geometrieën (cirkelvormige, vierkantvormige, onregelmatige vormen) en complexe structurende optische integratie van de apparatuur.Tot de aanvullende producten behoren kwartsprisma's, filters en lenzen.
Specificaties van optisch kwartsvenster (dikte 8,3 mm)
| Parameter |
Waarde/beschrijving |
| Materiaal |
gesmolten silicium |
| Dikte |
8.3 mm |
| Diameter/grootte |
Aanpasbaar |
| Oppervlakte kwaliteit |
60/40 of beter |
| Transmissiebereik |
190 nm ~ 2500 nm |
| Brekingsindex (@587.6 nm) |
1.458 |
| Vlakheid van het oppervlak |
λ/4 @ 632,8 nm |
| Parallelisme |
< 3 arcmin |
| Opties voor coating |
AR-coating, reflecterende coating, enz. |
Productkenmerken van optisch kwartsvenster (dikte 8,3 mm)
1Optische prestaties
- Breed spectrum: > 90% transmissie in het ultraviolet (1702500 nm) en infrarood (tot 3500 nm) bereik, geoptimaliseerd voor UVVisNIR toepassingen.
- Laag stralingslicht: bereikt λ/10 oppervlaktevlakte (getest via Zygo-interferometrie) en Ra < 1 nm (atomaire krachtmicroscopie), waardoor lichtverspreiding en vervorming tot een minimum worden beperkt.
2- Thermische robuustheid.
- Hoogtemperatuurbestendigheid: werkt continu bij 1100°C en is bestand tegen thermische schokken (1100°C → kamertemperatuur zonder scheuren).
- Ultra-Low CTE: thermische uitbreidingscoëfficiënt van 0,55 × 10−6/°C (25 × 300°C), waardoor dimensiestabiliteit wordt gewaarborgd bij extreme thermische cycli.
3Mechanische en chemische duurzaamheid
- Hardheid en sterkte: Mohs-hardheid 7 en druksterkte 1100 MPa, bestand tegen mechanische slijtage en hoge druk.
- Chemische weerstand: Onontvankelijk voor zuren (behalve HF) en organische oplosmiddelen, gevalideerd in halfgeleider natte etsen en chemische dampdepositie (CVD) processen.
4- Oppervlakte kwaliteit
- Ultra-gepolijst afwerking: oppervlakte ruwheid < 1 nm (Ra) en 40/20 scratch/dig specificatie, cruciaal voor beeldvorming met hoge resolutie en laseroptica.
Toepassingen van kwartsoptisch venster (dikte 8,3 mm)
1- Lasersystemen.
· Laser-uitgangsvensters: dienen als beschermende interfaces voor CO2-lasers (10,6 μm) en ultrasnelle lasers (femtosecondepulsen), waardoor thermische lensing en straalvervorming worden verminderd.
• UV-laserscherming: beschermt gevoelige componenten in lithografie- en micromachineringssystemen tegen UV-geïnduceerde afbraak.
2. Vervaardiging van halfgeleiders
· Plasmaobservatievensters: Het mogelijk maken realtime toezicht te houden op plasma-etseringsprocessen bij de fabricage van wafers, waarbij vacuümintegriteit en optische helderheid worden behouden.
· CVD-kamera-kijkplekken: controleer de gelijkmatigheid van dunne-filmdeposities en weerstaan tegelijkertijd corrosieve bijproducten (bijv. SiCl4, NF3).
3. Vacuüm en stralingsvrije omgevingen
· Synchrotron-straallijnen: zenden harde röntgenstralen (tot 35 keV) met minimale absorptie in deeltjesversnellers en vrije-elektronenlasers.
· Vacuümsystemenbewaking: zorgt voor zichtbaarheid in hoge vacuümkamers zonder de drukintegriteit in gevaar te brengen.
- Ik weet het niet.
4- Analytische instrumenten.
• Spectrometermonsterruimtes: zorgen voor een vlakke spectraalrespons voor Raman-, FTIR- en UV-Vis-spectroscopie, ter ondersteuning van materiaalkarakterisering.
· XRD-monsterhouders: onderhouden van de kristallografische uitlijning tijdens de diffractieanalyse.
5. Defensie en ruimtevaart
· Hypersonische voertuigvensters: bestand tegen thermische gradiënten van meer dan 1000°C/s en stralingsdoses > 106 rad.
· Laserwapensystemen: bescherming van optische treincomponenten tegen hoogenergetische laserpulsen (100 kW1 MW).
De dienst van ZMSH
ZMSH Precision Optics is gespecialiseerd in onderzoek en ontwikkeling en productie van hoogprecisie optische quartzcomponenten, met kernproducten waaronder optische quartzvensters (met name varianten met een dikte van 8,3 mm),prisma's, filters en lenzen, allemaal gemaakt van hoogzuivere gesmolten silica voor uitzonderlijke optische transparantie, thermische stabiliteit en chemische traagheid. Het biedt uitgebreide aanpassingsmogelijkheden van standaard cirkelvormige/vierkantvormige tot onregelmatige/complexe geometrieën (met door-gaten, geslepen randen,Het is de bedoeling van de Commissie om de in het kader van het programma opgestelde programma's te ontwikkelen en te ontwikkelen., halfgeleiderapparatuur, vacuümobservatie, analytische instrumenten en defensie/ruimte-toepassingen. De diensten omvatten de volledige levenscyclusondersteuning: van maatwerk (CNC-bewerking, polijsten, coating) tot metrologie (vlakheid van het oppervlak, test van de transmissie),en snelle prototyping naar schaalbare massaproductie, aangevuld met technisch advies over materiaalkeuze en optimalisatie van de oppervlaktebehandeling om een optimale systeemintegratie te garanderen.
