| Merknaam: | ZMSH |
| Modelnummer: | 6 inch kwartswafel |
| MOQ: | 10 |
| Prijs: | by case |
| Leveringstermijn: | 5-8weeks |
| Betalingsvoorwaarden: | T/T |

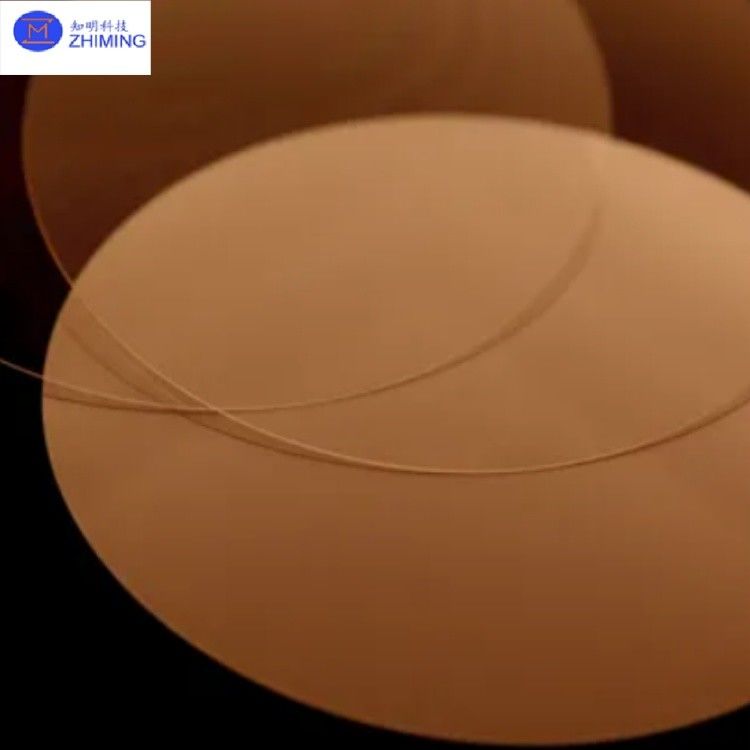

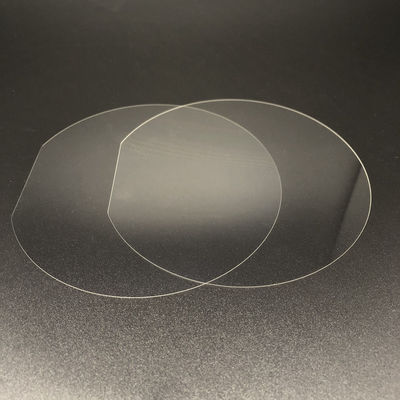

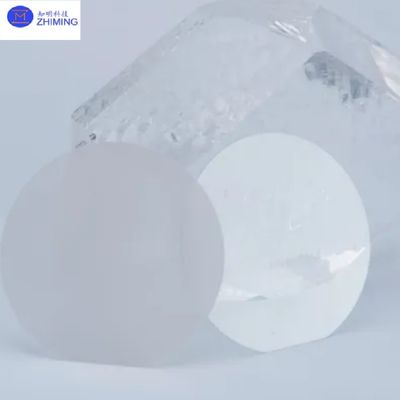

ZMSH is gespecialiseerd in de productie van 6-inch kwartswafers en biedt:
Aanpassing van meerdere formaten: Standaard 6-inch wafers plus 4", 8" en 12" varianten
Randbewerking: Opties voor afgeschuinde randen, inkepingen en oriëntatievlakken
Oppervlaktebehandelingen: Aangepaste polijst-, coating- en patroondiensten
| ParameterSpecificatie | Diameter |
| 6 inch (150 mm) | Diktebereik |
| 0,5 mm ~ 3,0 mm | Diktetolerantie |
| ±0,02 mm | Totale diktevariatie |
| ≤10μm | Oppervlakte ruwheid (gepolijst) |
| ≤0,5 nm Ra | Paralleliteit |
| ≤3μm | CTE (20-300°C) |
| 0,55×10⁻⁶/°C (ultra-lage thermische uitzetting) | Transmissie @193nm |
| >92% | Weerstand |
| >10¹⁶ Ω·cm | Vacuümcompatibiliteit |
| 10⁻⁰ Torr | Buigsterkte (versterkt) |
| 500-700 MPa | |
| Technische specificatie | Hoge zuiverheid |
| ≥99,999% SiO₂-gehalte | CTE (20-300°C) |
| 0,55×10⁻⁶/°C (ultra-lage thermische uitzetting) | Treksterkte |
| 50-70 MPa (chemisch versterkte opties beschikbaar) | Optische transmissie |
| >92% @190-3500nm (UV tot NIR spectrum) | Elektrische eigenschappen |
| Weerstand >10¹⁶ Ω·cm, piëzo-elektrische coëfficiënten | |
6-inch kwartswafers worden veel gebruikt in
halfgeleiderverpakkingen, chipfabricage, en gerelateerde gebieden, met name bij de productie van:- Geheugenchips
(DRAM, NAND Flash)- Analoge/vermogensapparaten
(IGBT, MOSFET)- Geavanceerde sensoren
(MEMS, CMOS-beeldsensoren)2. Optische componenten
Vanwege hun
hoge optische transmissie en mechanische robuustheid zijn kwartswafers ideaal voor:- Precisie lenzen
(asferisch, microlens arrays)- Optische filters
(banddoorlaat, dichroïsch)- Golfgeleiders
(fotoniche IC's, vezelkoppelingselementen)3. MEMS (Micro-Electro-Mechanical Systems)
Kwartswafers dienen als premium substraten voor MEMS-apparaten vanwege hun
dimensionale stabiliteit en mechanische robuustheid, waaronder:- Microsensoren
(druk, traagheid, biosensoren)- Microactuatoren
(RF-schakelaars, piëzo-elektrische transducers)- Resonatoren
(5G-filters, timing-apparaten)4. High-Temperature Poly-Si TFT-LCD's
Kwartswafers zijn cruciaal bij de productie van
hoogwaardige displays, specifiek:- HTPS (High-Temperature Poly-Si) TFT-backplanes
- Microdisplays
(AR/VR, LCoS)- Geavanceerde LCD-panelen
(OLED-inkapselingssubstraten)
1. Materiaalselectie: JGS1/JGS2 kwarts, synthetisch gesmolten silica
2. Precisiebewerking:
- Lasersnijden (±5μm tolerantie)
- Ultrasoon boren (aspect ratio 10:1)
3. Oppervlaktetechniek:
- Nano-polijsten (Ra
<0,3 nm)- DUV/IR anti-reflectie coatings
4. Kwaliteitsborging:
- Klasse 10 cleanroom verwerking
- Volledige metrologierapporten (TTV, warp, bow)
FAQ
A: 6-inch (150 mm) kwartswafers bieden 56% meer bruikbare oppervlakte dan 4-inch wafers, waardoor verliezen door randuitsluiting aanzienlijk worden verminderd en de doorvoer voor geavanceerde verpakkingen en MEMS-productie wordt verbeterd.
2. V: Hoe beïnvloedt de zuiverheid van kwartswafers (≥99,999%) processen bij hoge temperaturen?
A: 5N zuiverheid kwarts minimaliseert contaminatierisico's in HTPS TFT- en halfgeleidergloeiprocessen boven 1000°C, waardoor consistente diëlektrische eigenschappen worden gewaarborgd.
