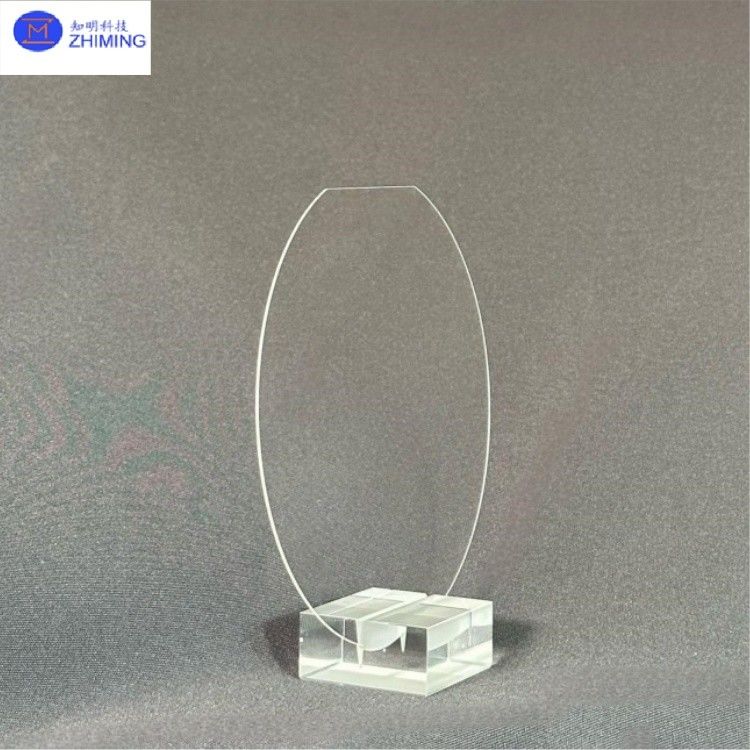

4-inch kwarts wafer diameter 100mm gesmolten silica wafer voor halfgeleiderfabricage

Ik ben online Chatten Nu

4-inch kwarts wafer diameter 100mm gesmolten silica wafer voor halfgeleiderfabricage

4Inch Quartz Wafer Diameter 100mm Fused Silica Wafer For Semiconductor Manufacturing
4Inch Quartz Wafer Diameter 100mm Fused Silica Wafer For Semiconductor Manufacturing 4Inch Quartz Wafer Diameter 100mm Fused Silica Wafer For Semiconductor Manufacturing 4Inch Quartz Wafer Diameter 100mm Fused Silica Wafer For Semiconductor Manufacturing

Grote Afbeelding :  4-inch kwarts wafer diameter 100mm gesmolten silica wafer voor halfgeleiderfabricage

Productdetails:
Plaats van herkomst: China
Merknaam: ZMSH
Certificering: rohs
Modelnummer: 4 inch kwarts wafer
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 10
Prijs: by case
Verpakking Details: Verpakking in een cleanroom van klasse 100
Levertijd: 5-8weeks
Betalingscondities: T/T
Levering vermogen: 1000 stuks per maand
Gedetailleerde productomschrijving
Diameter: 4 duim (100mm) Diktebereik: 0.5mm~1.5mm
Ruwe oppervlakte (gepolijst): ≤0.5nm Transmissiekracht @ 193 nm: >93%
CTE (20-300°C): 0.55×10−6/°C Parallelisme: ≤3μm
Markeren:

4 inch gesmolten silica wafer

,

Gesmolten silica wafer voor halfgeleider

,

100mm gesmolten silica wafer



Inleidingvan 4 inch kwartswafer

- Ik weet het niet.4-inch kwarts wafer diameter 100mm gesmolten silica wafer voor halfgeleiderfabricage 0

4 inch quartz wafer diameter 100 mm gesmolten silica wafer voor de vervaardiging van halfgeleiders




De 4-inch kwartswafer (100mm) is een grootformaat, ultra-hoogzuiver gesmolten silica substraat ontworpen voor hoge precisie, hoge stabiliteit toepassingen in halfgeleiders, opto-elektronica,en geavanceerde opticaIn vergelijking met 3-inch wafers biedt de 4-inch specificatie een aanzienlijk grotere bruikbare oppervlakte, waardoor de productie-efficiëntie wordt verbeterd, met name voor de batchproductie van IC-fotomaskers.laseroptica met een hoog vermogen, en MEMS-sensoren.

ZMSHis gespecialiseerd in onderzoek en ontwikkeling en productie van kwartswafers van 4 inch en groter, en biedt:



- Volledige maat aanpassing: Ondersteunt 4-inch, 6-inch en 8-inch wafers, met niet-standaard maten (bijv. vierkant, sectorvormig) beschikbaar.



- High-precision verwerking: Omvat dubbelzijdig ultrapolijsten (Ra≤0,5 nm), laserbepalen (±0,01 mm tolerantie) en microgaten/speciale vormen via boren.



- Functionele behandelingen: antireflectieve (AR) coatings, IR antireflectieve, diamant-achtige koolstof (DLC) coatings, en meer.



- Industriële oplossingen: Schoonheid op halfgeleiderniveau (klasse 10), lage defectdichtheid (≤ 0,1/cm2), ideaal voor EUV-litografie en quantumcomputing.








Specificatie voor4 inch kwartswafel





Technische term Specificatie
Diameter 4 inch (100 mm)
Diktebereik 0.5 mm tot 1,5 mm
Ruwe oppervlakte (gepolijst) ≤ 0,5 nm
Transmissiekracht @ 193 nm > 93%
CTE (20-300°C) 0.55×10−6/°C
Parallelisme ≤ 3 μm
Vacuümcompatibiliteit 10−10 Torr










Belangrijkste kenmerken van4 inch kwartswafel





1Grote precisie.: TTV≤10μm bij een diameter van 100 mm zorgt voor eenvormigheid van het proces.



2Ultra lage CTE: 0,55×10−6/°C, geschikt voor processen bij hoge temperaturen (bijv. gloeien, ionimplantatie).



3. Breedbandtransparantie: > 93% doorstraling @ 193 nm (DUV), > 90% @ 3-5 μm (IR).



4. Superieure oppervlakkegehalte: dubbelzijdig gepolijst met Ra≤0,5 nm voor nanoschaal lithografie.



5Verbeterde duurzaamheidOptioneel chemisch versterken verhoogt de buigsterkte tot 600 MPa; plasma-bestand.








- Ik weet het niet.Strategische toepassingenvan4 inch kwartswafel





Veld Toepassingen
Halveringsapparatuur EUV-lithografie-optica, fotomask-substraten, 3D-NAND-interposers
Lasers met een hoog vermogen andere, met een breedte van niet meer dan 50 mm, met een breedte van niet meer dan 50 mm
Quantumtechnologie Qubit-chipdragers, visiepunten voor koude atoomvang, substraten voor eenfotondetectoren
Ruimtevaartuigen Satellietlenzen, stralingsbestendige sensorvensters, deeltjesdetectoren
Biomedisch DNA-sequentie-chips, endoscoopoptica, microvloeistofvormingen

- Ik weet het niet.






Aanpassingsdiensten





ZMSH biedtend-to-end aanpassing voor 4 inch kwartswafers, met inbegrip van:



- Materiaalselectie: JGS1/JGS2 UV- of IR-kwaliteit gesmolten silica.

- Bewerkingen met hoge precisie: Nanoschaalpolijsten (λ/20), lasermicrostructurering (nauwkeurigheid ± 1 μm).

- Functionele coatings: AR (193-1064nm), lasercoatings met een hoge LIDT (> 5J/cm2).

- QA ondersteuning: Volledige inspectieverslagen (AOI, interferometrie).





4-inch kwarts wafer diameter 100mm gesmolten silica wafer voor halfgeleiderfabricage 14-inch kwarts wafer diameter 100mm gesmolten silica wafer voor halfgeleiderfabricage 2








Veelgestelde vragen





1. V: Wat is de typische dikte tolerantie voor 4 inch kwarts wafers?

A: Standaard 4-inch (100 mm) kwartswafers behouden een dikte tolerantie van ±0,02 mm in het bereik van 0,5-1,5 mm, waardoor uniformiteit wordt gewaarborgd voor halfgeleiderlithografieprocessen.





2V: Waarom kiezen we voor 4 inch in plaats van 6 inch kwartswafers voor MEMS-toepassingen?

A: 4-inch wafers bieden een optimale kostenefficiëntie voor kleine tot middelgrote MEMS-productie, terwijl ze een betere procescontrole behouden dan kleinere diameter.







Tag: #3 Inch Quartz Substrate, #Customized, #Fused Silica Plates, #SiO2 Crystal, #Quartz wafers, #JGS1/JGS2 Grade, #High-Purity, #Fused Silica Optical Components, #Quartz Glass Plate,#Custom-Shaped Doorholes , 4 inch kwartswafer, # diameter 100mm, # halfgeleider productie
