​​3-inch optische kwaliteit kwarts wafer transmissie >92% halfgeleider glassubstraten​​

Ik ben online Chatten Nu

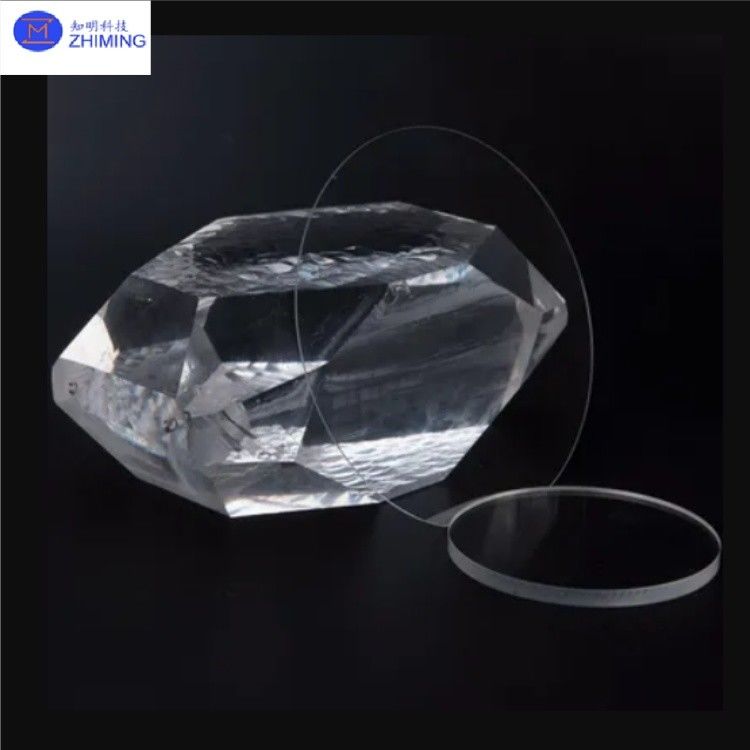

​​3-inch optische kwaliteit kwarts wafer transmissie >92% halfgeleider glassubstraten​​

​​3Inch Optical Grade Quartz Wafer Transmittance >92% Semiconductor Glass Substrates​​
​​3Inch Optical Grade Quartz Wafer Transmittance >92% Semiconductor Glass Substrates​​ ​​3Inch Optical Grade Quartz Wafer Transmittance >92% Semiconductor Glass Substrates​​ ​​3Inch Optical Grade Quartz Wafer Transmittance >92% Semiconductor Glass Substrates​​

Grote Afbeelding :  ​​3-inch optische kwaliteit kwarts wafer transmissie >92% halfgeleider glassubstraten​​

Productdetails:
Plaats van herkomst: China
Merknaam: ZMSH
Certificering: rohs
Modelnummer: 3 inch kwartswafel
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 10
Prijs: by case
Verpakking Details: Verpakking in een cleanroom van klasse 100
Levertijd: 5-8weeks
Betalingscondities: T/T
Levering vermogen: 1000 stuks per maand
Gedetailleerde productomschrijving
Diameter: 3 inch (76,2 mm) Dikte Tolerantie: ±0,02 mm
Ruwheid van het oppervlak: ≤1nm (Gepolijste kwaliteit) Transmissiekracht @ 193 nm: > 92%
CTE (RT-300°C): 0.55×10−6/°C Toepassingen: Halfgeleiderfabricage, Krachtige lasers
Markeren:

met een vermogen van niet meer dan 10 W

,

optische kwaliteit kwartswafer

,

Substraten van glas van halfgeleiders met een hoge doorlaatbaarheid



Kernintroductievan 3-inch kwarts wafer

3-inch optische kwaliteit kwarts wafer Transmissie >92% Halfgeleider glazen substraten​​




ZMSH is gespecialiseerd in ​​op maat gemaakte 3-inch kwarts wafers​​, en biedt op maat gemaakte oplossingen voor geavanceerde opto-elektronische, MEMS- en halfgeleidertoepassingen. In tegenstelling tot standaard 2-inch wafers, bieden 3-inch kwarts wafers een groter oppervlak voor multi-component integratie, waardoor hoogprecisie-apparaten met verbeterde prestaties mogelijk worden. Belangrijkste kenmerken zijn: ​​



· Materiaal​​: Hoogzuiver gesmolten silica (SiO₂) met <50 ppm hydroxylgehalte, wat zorgt voor ultra-laag optisch verlies.

· Afmetingen​​: Aangepaste diameters (3,00" ±0,02") en diktes (0,525–1,200 mm, TTV ≤10 μm). ​​

· Vormen​​: Cirkelvormige, vierkante of onregelmatige geometrieën met niet-standaard openingen, getrapte randen of gradiëntdikte. ​​

· Oppervlakteafwerking​​: Ultra-gladde oppervlakken (Ra ≤1,0 nm) voor minimale lichtverstrooiing.








Specificatie voor 3-inch kwarts wafer





Parameter Specificatie
Diameter 3 inch (76,2 mm)
Diktetolerantie ±0,02 mm
Oppervlakte ruwheid ≤1nm (Gepolijste kwaliteit)
Transmissie @193nm >92%
CTE (RT-300°C) 0,55×10⁻⁶/°C
Paralleliteit ≤5μm
Vacuümcompatibiliteit 10⁻⁹ Torr










​​Belangrijkste kenmerken​​ van 3-inch kwarts wafer



​​3-inch optische kwaliteit kwarts wafer transmissie >92% halfgeleider glassubstraten​​ 0

​​1. Optische superioriteit​​

​​- Brede spectrale transmissie​​: >92% transmissie van 185 nm (UV) tot 3500 nm (IR), ideaal voor UV-lithografie en kwantumdetectie.

- ​​Lage thermische uitzetting​​: CTE van 0,52×10⁻⁶/°C, behoud van dimensionale stabiliteit tot 1100°C.





2. ​​Mechanische en chemische veerkracht​​

- ​​Hoge hardheid​​: Mohs-schaal 7, bestand tegen slijtage en mechanische schokken.

- ​​Zuurresistentie​​: 30× hogere duurzaamheid dan keramiek, geschikt voor agressieve chemische omgevingen.





3. ​​Elektrische prestaties​​

- ​​Isolatie​​: Weerstand >10¹⁸ Ω·cm, minimaliseert parasitaire capaciteit in hoogfrequente circuits.

​​- SAW-compatibiliteit​​: Geoptimaliseerd voor Surface Acoustic Wave (SAW)-filters met precieze snijhoeken (bijv. 34,33° voor FC-cut).








​​Strategische toepassingen​ van 3-inch kwarts wafer



​​3-inch optische kwaliteit kwarts wafer transmissie >92% halfgeleider glassubstraten​​ 1

​​1. Geavanceerde MEMS-apparaten​​



- Druksensoren, gyroscopen en inkjet-printkoppen die gebruikmaken van 3-inch wafers voor multi-layer integratie en thermische stabiliteit.





2. ​​Opto-elektronische systemen​​



- UV-laserdiodes, glasvezelcollimatoren en LiDAR-componenten die optische paden met weinig verlies vereisen.





​​3. Halfgeleiderverpakking​​



- Wafer-level verpakking (WLP) substraten voor CMOS-beeldsensoren en RFIC's, die TSV (Through-Silicon Via)-technologie ondersteunen.





4. ​​Kwantumtechnologieën​​



- Substraten voor diamantstikstof-vacature (NV)-centra en supergeleidende qubits, die profiteren van ultra-lage defectdichtheid.








Kwarts capillaire buizen: Kort overzicht​





De kwartscapillairen van ZMSH zijn ontworpen voor microfluïdische en optische toepassingen, met:


- ​​Aangepaste maten​​: Binnendiameters van 50 μm tot 5 mm, lengtes tot 300 mm. ​​

- Ultra-hoge zuiverheid​​: <1 ppm metaalverontreinigingen voor biocompatibiliteit in lab-on-a-chip-systemen. ​​

- Verwerking​​: Lasergravure, thermisch vormen en chemisch etsen voor naadloze integratie in sensoren of optische vezels.





​​3-inch optische kwaliteit kwarts wafer transmissie >92% halfgeleider glassubstraten​​ 2​​3-inch optische kwaliteit kwarts wafer transmissie >92% halfgeleider glassubstraten​​ 3







FAQ





1. V: Waarom kiezen voor 3-inch kwarts wafers?​​

A: 3-inch kwarts wafers bieden een balans tussen kostenefficiëntie en prestaties, en ondersteunen multi-layer integratie voor MEMS-sensoren, optische filters en halfgeleiderverpakkingen met hoogzuiver gesmolten silica (OH⁻ <50 ppm) en ultra-lage thermische uitzetting (CTE 0,52×10⁻⁶/°C). ​​





2. V: Wat zijn de belangrijkste toepassingen van 3-inch kwarts wafers?​​

A: Ze worden veel gebruikt in UV-laseroptiek, glasvezelcomponenten, MEMS-gyroscopen en geavanceerde halfgeleiderverpakkingen (bijv. TSV en WLP), waarbij ze gebruikmaken van hun <1 nm surface roughness and>92% optische transmissie.







Tag: #3 Inch Quartz Substrate, #Customized, #Fused Silica Plates, #SiO₂ Crystal, #Quartz wafers, #JGS1/JGS2 Grade, # High-Purity, #Fused Silica Optical Components, #Quartz Glass Plate, #Custom-Shaped Through-Holes​​, #3 Inch Quartz Substrate, #76.2mm Diameter, #Transmittance >92%, #Semiconductor Glass Substrates​​





​​
