2 inch Quartz Wafer Hoog zuiverheids gesmolten Silica Wafer Ultra hoge transmissie

2 inch Quartz Wafer Hoog zuiverheids gesmolten Silica Wafer Ultra hoge transmissie

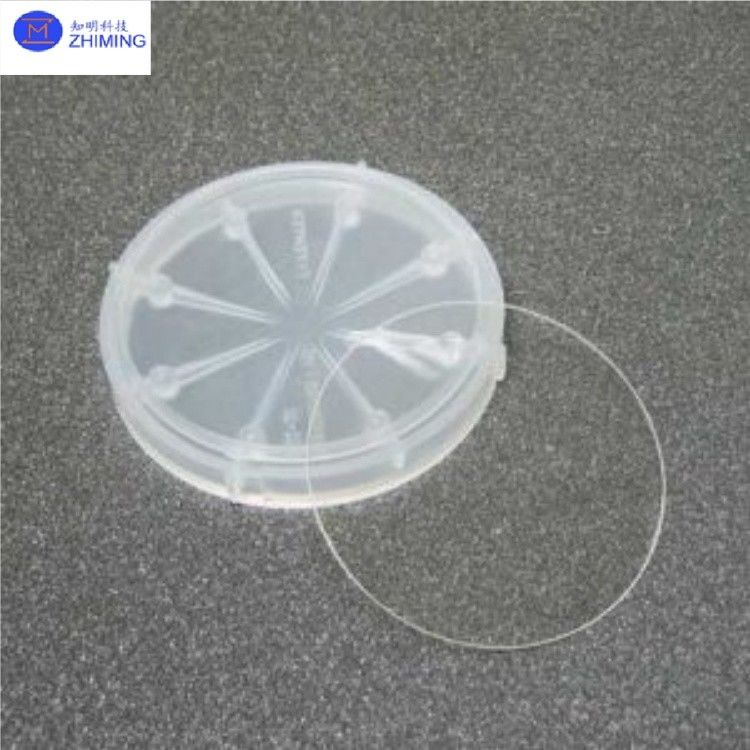

De 2-inch kwartswafer is een hoogwaardig substraatmateriaal gemaakt van synthetisch kwarts van hoge zuiverheid (gesmolten silicium), met een uitstekende optische transparantie,extreem lage thermische uitbreidingscoëfficiënt, en uitstekende chemische stabiliteit. 2 inch kwartswafer wordt veel gebruikt in high-end toepassingen zoals halfgeleiderproductie, opto-elektronica, MEMS/NEMS en wetenschappelijke optica,met een vermogen van meer dan 10 W,.

ZMSH is gespecialiseerd in de R & D, productie en aanpassing van hoogprecisie kwartswafers. We bieden op maat gemaakte oplossingen om aan de eisen van de klant te voldoen voor verschillende specificaties (bijv. diameter, dikte, oppervlaktebehandeling) met behulp van geavanceerde verwerkingstechnieken zoals precisiepolijsten,lasersnijden, en coating. Onze producten garanderen een uitzonderlijke dimensionale nauwkeurigheid (TTV ≤10μm) en oppervlakkegehalte (Ra ≤5nm). Daarnaast bieden wij snelle prototyping voor kleine partijen en grootschalige massaproductie om klanten te ondersteunen tijdens de hele ontwikkeling tot productiecyclus.

De kwartswafers van ZMSH voldoen strikt aan de industriële normen en zijn geschikt voor harde industriële omgevingen (bijv. hoge temperaturen, zeer corrosieve omstandigheden). Ze kunnen ook worden aangepast met optische coatings zoals antireflectie (AR) of infrarood (IR) verbeteringen om aan specifieke toepassingsbehoeften te voldoen. Door gebruik te maken van volwassen productietechnologie en een strikt kwaliteitscontrolesysteem, zijn wij vastbesloten om wereldwijde klanten te voorzien van hoogwaardige, zeer betrouwbare quartzglasoplossingen.

Specificatie voor2 inch kwartswafel

Belangrijkste voordelen van 2 inch kwartswafer

1Materiaal van hoge zuiverheid: Gemaakt van synthetisch kwarts (gesmolten silicium) met een zuiverheid van ≥ 99,99%, waardoor een superieure optische en chemische stabiliteit wordt gewaarborgd.

2Uitstekende thermische stabiliteit: lage thermische uitbreidingscoëfficiënt (~ 0,55×10−6/°C) en hoge temperatuurweerstand (verzachtingspunt ~ 1665°C), geschikt voor processen bij hoge temperaturen.

3. Hoge optische doorstraling: Superieure lichttransmissie (> 90%) over UV- naar IR-golflengten (190nm ∼ 3500nm).

4Uitzonderlijke vlakheid: lage oppervlakte ruwheid (Ra ≤ 5 nm) en nauwe totale dikte variatie (TTV ≤ 10 μm), die voldoet aan de eisen van precisie lithografie en coating toepassingen.

5. Chemische traagheid: bestand tegen sterke zuren (behalve HF), alkalis en organische oplosmiddelen, waardoor het ideaal is voor ruwe chemische omgevingen.

Industrie Toepassingen van 2 inch kwartswafers

De 2 inch kwartswafer wordt veel gebruikt in geavanceerde technologie gebieden vanwege de hoge zuiverheid, thermische stabiliteit en optische prestaties.

(1)Vervaardiging van halfgeleiders

· Substraten voor fotomasken: wordt gebruikt als basismateriaal voor fotomaskers in IC-patroonoverdracht, waarvoor een zeer hoge vlakheid en een laag defectpercentage vereist zijn.

· Dragers voor het etsen: dienen als bakken voor de bewerking van wafers in droge en natte etseringsprocessen en bieden corrosiebestendigheid zonder de processtabiliteit te beïnvloeden.

· CMP Pads: wordt toegepast bij planarisatie van wafers om een gelijkmatig polijsten te garanderen en oppervlakteschade te minimaliseren.

· Ionimplantatieschilden: fungeren als barrièrelagen in dopingprocessen en kunnen hoge temperaturen weerstaan zonder de ionstraalpenetratie te verstoren.

(2)Opto-elektronica en lasertechnologie

Optische filters en ramen: wordt gebruikt in UV-, zichtbare en IR-optische systemen, zoals laserbeschermende ramen en spectrometercomponenten.

· Optische vezelcomponenten: dienen als eindconnectoren en WDM-substraten, waardoor een laag optisch verlies en een hoge signaaltransmissie-efficiëntie worden verzekerd.

· Laseroptiek met een hoog vermogen: gebruikt in CO2-lasers en femtosecondelasersystemen als spiegels en lenzen, die hoge temperatuurbestandheid en laserschadevertrouwen bieden.

(3)MEMS/NEMS (micro/nano-elektromechanische systemen)

· Substraten voor microsensoren: gebruikt in druksensoren en versnellingsmeters, met een hoge mechanische sterkte en thermische stabiliteit.

· Microfluïdische chips: gebruikt bij biomedische detectie als microchannelstructuren, met chemische inertheid die verontreiniging van monsters voorkomt.

· Nano-afdrukvormen: Het mogelijk maken van nauwkeurige patroonreplicatie op nanoschaal.

Aanbevelingen voor op maat gevormde doorgatplaten van kwarts

ZMSH biedt op maat gemaakte bewerkingsdiensten voor kwartsplaten met precisie door-gaten, catering voor toepassingen in optica, halfgeleider verpakkingen en sensoren. Onze producten zijn voorzien van hoge nauwkeurigheid boorwerk, op maat gemaakte snijwerk en oppervlaktebehandeling, waardoor afmetingstoleranties van ±0,01 mm worden gewaarborgd. ZMSH biedt snelle prototyping en massaproductie om aan de strenge eisen van verschillende toepassingen te voldoen.
