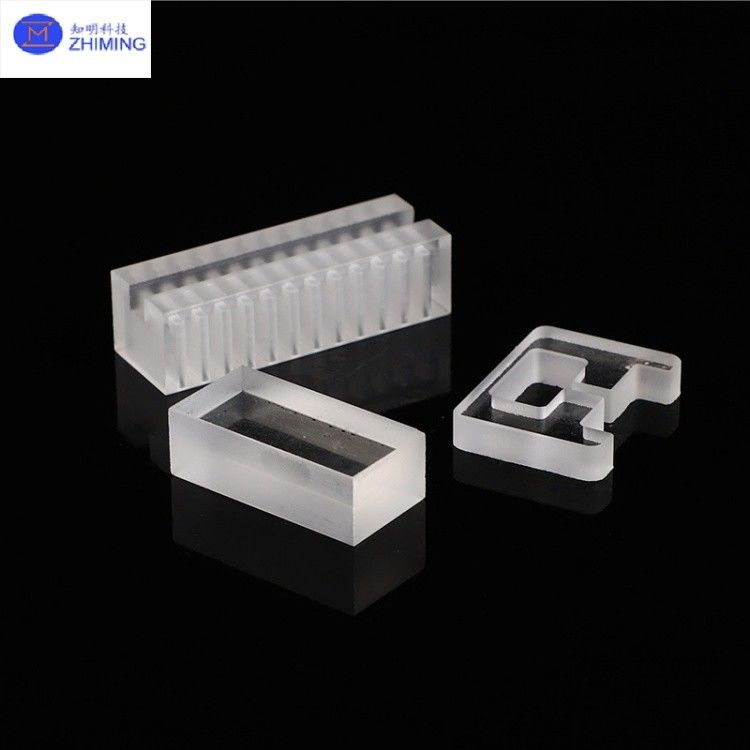

Hoge zuiverheid kwartsglasplaat met laser-geboren op maat gevormde door-gaten

Hoge zuiverheid kwartsglasplaat met laser-geboren op maat gevormde door-gaten

Quartz-op maat gevormde door-gatplaten zijn precisie-ontworpen optische componenten die zijn vervaardigd van hoogzuivere gesmolten silica (SiO2 ≥ 99,999%) met behulp van geavanceerde laserboren, slijpen,en polijsttechniekenHun kernkenmerken zijn onder meer:

· Op maat gemaakte doorgatontwerpen:Cirkelvormige, vierkantvormige, spiraalvormige, gevormdvormige en andere niet-standaardopeningen (0,2 ∼100 mm) met een precisie van ±0,01 mm, waardoor complexe lichtpadregeling mogelijk is.

- Ik weet het niet.• Extreme thermische stabiliteit:Kortdurende weerstand tot 1200°C, langdurige bedrijfsstabiliteit bij 800°C tot 1000°C en een thermische uitbreidingscoëfficiënt van 1/10 van standaardglas.

• Breed spectrum:≥ 90% (UV: 185 nm), ≥95% (zichtbaar) en ≥85% (IR: 3500 nm), waardoor de optische zuiverheid zonder belletjes of strepen wordt gewaarborgd.

· Op maat gemaakte diensten:Ondersteuning voor door de klant verstrekte ontwerpen (2D/3D tekeningen), aanpassing van laserboringen (bijv. doorboorgatten, tegenzonken, trappengaten), snelle levering van kleine partijen (3 – 5 dagen),en strenge kwaliteitscontrole (SGS-gecertificeerd).

ZMSH is gespecialiseerd in de productie van op maat gevormde door-gatplaten van kwarts voor halfgeleiderapparatuur, fotonica en medische instrumenten.en testen om te voldoen aan de strenge vereisten voor precisie, hoogtemperatuurbestendigheid en lage verstrooiing.

Specificatie voormet een breedte van niet meer dan 50 mm,

Opmerking: Op maat gemaakte gatenpatronen (bijv. zeshoekig, microfluïdisch) en oppervlaktebehandelingen zijn beschikbaar.

Belangrijkste kenmerken vanmet een breedte van niet meer dan 50 mm,

1Materiële eigenschappen

· Ultrahoge zuiverheid: SiO2 ≥ 99,999%, onzuiverheden < 5 ppm, waardoor bij 200 nm een UV-doorlaatbaarheid van > 90% wordt gewaarborgd.

· Hoogtemperatuurbestendigheid: kortdurende tolerantie tot 1200°C, langdurige stabiliteit bij 800~1000°C, met een thermische uitbreidingscoëfficiënt van 5,5 × 10−7/°C.

· Chemische inertheid: bestand tegen sterke zuren (behalve HF), alkalis en organische oplosmiddelen.

2. Bewerkingsnauwkeurigheid

· Door-gatontwerp: cirkelvormige, vierkantvormige of op maat gemaakte vormen (bijv. spiraalvormige, gevormd), diafragmabereik 0,2~100 mm, ±0,01 mm nauwkeurigheid, oppervlaktruwheid <0,5 nm.

· Laserboren: gebruik maakt van femtoseconde- of UV-lasers voor spanningsvrije bewerking, waardoor gladde gatwanden worden bereikt zonder kantsplintering.

- Ik weet het niet.

3Optische prestaties

• Breed spectrumdoorlatendheid: UV (185 nm) > 80%, zichtbaar (400 ∼ 700 nm) > 95%, IR (3500 nm) > 85%.

· Lage verstrooiing: oppervlaktebeeld nauwkeurigheid λ/10@632,8 nm, waardoor lichtverlies tot een minimum wordt beperkt voor beeldvorming en -sensing met hoge precisie.

- Ik weet het niet.

4Mechanische eigenschappen

· Hoge druksterkte: > 1000 MPa, bestand tegen mechanische schokken en trillingen.

· Lichtgewicht: dichtheid 2,2 g/cm3, 15% lichter dan K9-glas, ideaal voor toepassingen in de luchtvaart.

- Ik weet het niet.

5- Oppervlaktebehandeling.

· Coatings: antireflectieve (AR, R<0,5%@400~1600 nm), reflecterende (Al/Ag, R>95%) en laserschadebestendige coatings (drempel > 10 J/cm2).

· Schakelontwerp: < 0,2 × 45° beschermende schakel om de spanningsconcentratie te verminderen.

Voornaamste toepassingen van op maat gevormde kwartsplaten

1. Halve-geleiderproductie

· Waferinspectie: Alignment-elementen voor fotolithografieapparatuur voor UV-lithografieprecisie.

· Verpakkingstesten: Infrarood thermische beeldschermen voor verpakking bij hoge temperatuur.

2Fotonica.

· Glasvezelcouplage: laser/detectorvensters met een laag inbrengverlies (< 0,5 dB).

· Waveguide multiplexers: meerkanaals lichtpad dat via aangepaste diafragma's wordt gesplitst.

- Ik weet het niet.

3Medische hulpmiddelen

· Endoscopische beeldvorming: stuurinrichtingen en lichtpadvouwingselementen voor een betere resolutie.

· Lasertherapie: Precieze lichtgeleiding in oogchirurgie, compatibel met sterilisatie bij hoge temperatuur.

4Onderzoek en industrie

· Quantumcommunicatie: lichtpad vouwen in detectoren met één foton voor ontwerpen met een lage verstrooiing.

· Laserafwerking: Laserafstandscontrole in snij-/sweissystemen met een krachtdichtheid van > 106 W/cm2.

5Luchtvaart.

• Satelliet-afstandsonderzoek: UV-beeldsystemen met uitstraling en thermische schokbestendigheid.
