Op maat gemaakte Quartz doorgatplaten Precision Perforated Optical Fused Silica Panels

Op maat gemaakte Quartz doorgatplaten Precision Perforated Optical Fused Silica Panels

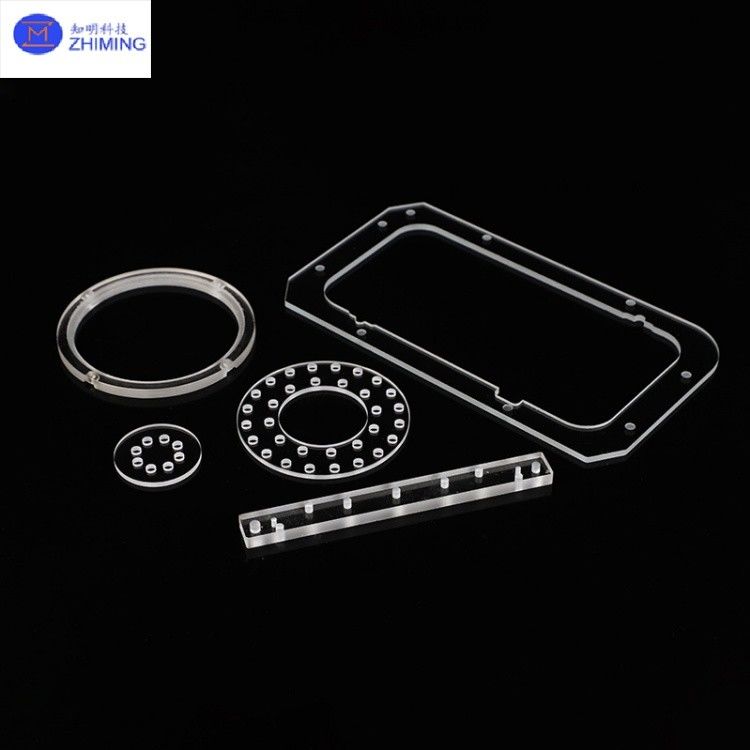

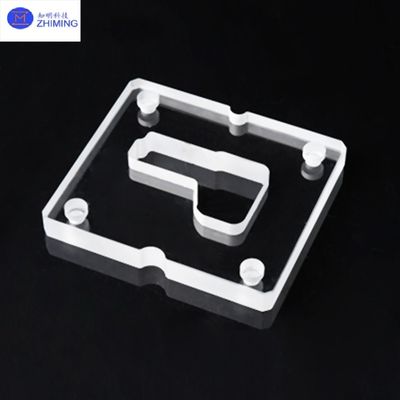

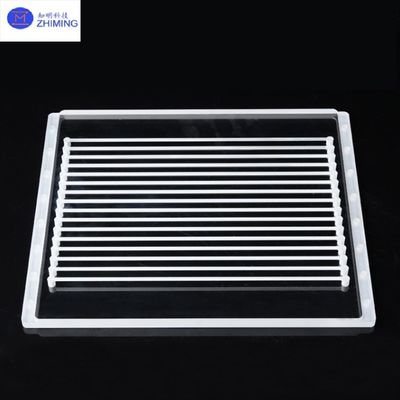

Op maat gemaakte kwartsopeningplaten zijn precisie-optische componenten die zijn vervaardigd van hoogzuivere gesmolten silica (SiO2≥99,99%) via CNC-bewerking of lasersnijden.Met complexe diafragmegemografieën (e).g., polygonale, stervormige, microfluïdische kanalen), combineren ze de superieure eigenschappen van kwarts (doorlaatbaarheid > 93%@550nm, temperatuurweerstand tot 1100°C) met aangepaste structurele aanpassingsvermogen.Hun door-gat ontwerpen mogelijk maken optische pad begeleiding, vloeistofoverdracht of gasdiffusie, waardoor ze onmisbaar zijn voor halfgeleiderlithografie, biochips, lasersystemen en analytische instrumenten.

Als een professionele optische component fabrikant,ZMSHbiedt end-to-end aanpassingsdiensten voor kwartsopeningplaten, met inbegrip van materiaalkeuze, structurele ontwerp, precisiebewerking (± 0,02 mm tolerantie) en functionele behandelingen (bijv.coatingsWij accepteren CAD-tekening of monsterreplicatie om te voldoen aan gespecialiseerde O&O- en industriële eisen.

Specificatie voormet een breedte van niet meer dan 50 mm,

Opmerking: Op maat gemaakte gatenpatronen (bijv. zeshoekig, microfluïdisch) en oppervlaktebehandelingen zijn beschikbaar.

Belangrijkste kenmerken vanmet een breedte van niet meer dan 50 mm,

De belangrijkste voordelen van op maat gemaakte kwartsopeningplaten zijn:

1. Aanpassingsvermogen van complexe structuren: past bij willekeurige doorhoeksvormen (0,1 mm/50 mm in diameter) met randsplintering ≤0,05 mm.

2. Extreme milieustabiliteit: bestand tegen langdurige werking bij 800°C, thermische schokken (ΔT≥1000°C) en zuur/alkali corrosie (behalve HF).

3. Hoge transparantie en lage verspreiding: > 90% doorlaatbaarheid van UV naar IR (170nm ∼ 2500nm) bij waas < 1%.

4. Precisiebewerking: Hoofdpuntsnauwkeurigheid ±0,01 mm en oppervlaktebuigzaamheid Ra≤0,5 nm (optisch gepolijst).

5. Multifunctieve integratie: Ondersteunt diafragmawandcoatings (AR/HR) of chemische modificaties (hydrofoob/hydrofiel).

Voornaamste toepassingen van op maat gevormde kwartsplaten

Deze platen zijn van cruciaal belang voor:

1Vervaardiging van halfgeleiders: Masker-uitlijningsopeningen voor lithografie, waarvoor dimensionale stabiliteit op nanometer schaal vereist is.

2. Microfluïdica: Micro-kanaalstructuren in biochips, die chemische inertheid en biocompatibiliteit vereisen.

3Laseroptica: lichtstralende diafragma's voor lasers met een hoog vermogen (LIDT>15J/cm2@1064nm).

4. Analytische instrumenten: Ionleidplaten voor massa-spectrometers met een zeer hoge vacuümcompatibiliteit (< 10−7 Pa).

5. Luchtvaart: Ventilatieplaten voor satellietsensoren, bestand tegen thermische cyclus van -200°C tot 1200°C.

Gerelateerde product aanbevelingen:

Quartz Prisma Aanpassing

ZMSH produceert precisie kwartsprisma's van optisch gesmolten silicium (SiO2≥99,99%), die CAD-gebaseerde aanpassing ondersteunen voor rechthoekige, balksplitsende en UV-prisma's.Diensten omvatten bewerking op microniveau (±3 arcseconden), superpolijst (Ra≤0,5 nm) en AR/HR coatings, ideaal voor lasers en spectrometers.
