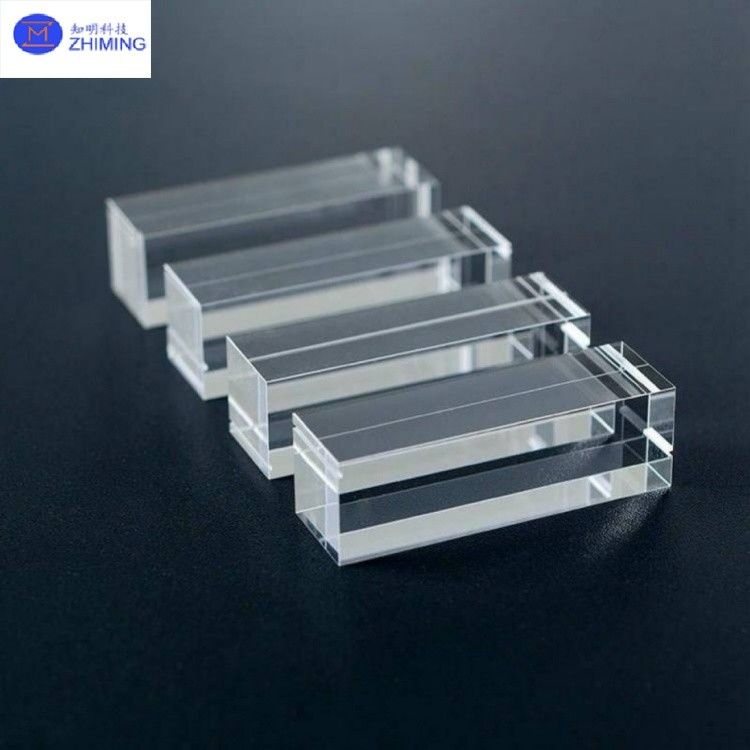

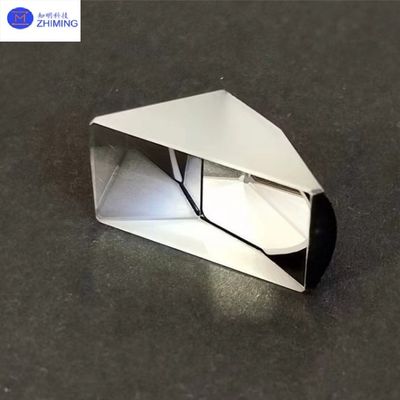

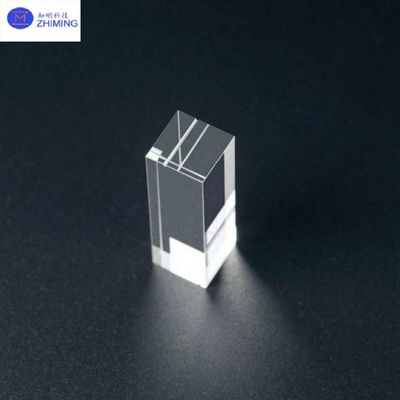

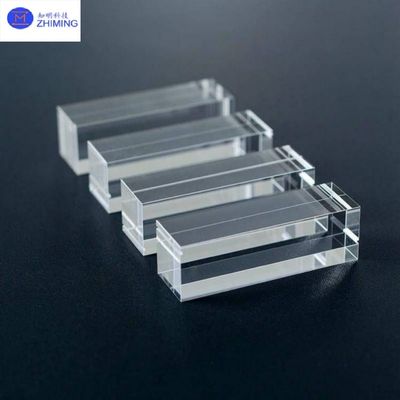

Op maat gemaakte optische glasprisma van kwarts met UV-kwaliteit gesmolten silicium rechthoekig prisma

Aangepaste Quartz Optisch Glas Prisma UV-Kwaliteit Gesmolten Silica Rechthoekig Prisma

Quartz prisma's zijn optische componenten vervaardigd uit hoogzuivere gesmolten silica (siliciumdioxide, SiO₂ ≥99,999%) door middel van precisieslijpen, polijsten en coatingprocessen. Ze vertonen ​​extreme thermische stabiliteit​​ (-200°C tot 1100°C), ​​lage thermische uitzettingscoëfficiënt​​ (5,5×10⁻⁷/°C) en ​​UV tot IR volledig spectrum transmissie​​ (185–3500 nm). Belangrijkste voordelen zijn:

· ​​Chemische inertheid​​: Bestand tegen sterke zuren (behalve HF), basen en organische oplosmiddelen, geschikt voor corrosieve omgevingen.

· ​​Optische precisie​​: Oppervlaktefiguur nauwkeurigheid λ/10@632.8nm, hoektolerantie ±3 boogseconden.

· ​​Diverse vormen​​: Rechthoekige, pentagonale, duif- en dakprisma's, ondersteuning van aangepaste functies zoals bundelsplitsing, beeldvorming en lichtpad deflectie.

​​ZMSH​​ is gespecialiseerd in op maat gemaakte quartz prisma's en biedt end-to-end diensten van ontwerp tot massaproductie. Onze producten bedienen industrieën zoals glasvezeloptiek, lasersystemen en halfgeleiderfabricage, met ondersteuning voor op tekeningen gebaseerde aanpassing en snelle levering van kleine batches (bijv. afmetingen: 3–72,5 mm randlengte, 0,1–5 mm dikte).

Specificatie voor quartz prisma

Opmerking: Aangepaste coatings (AR/HR/PBS) en metrologierapporten beschikbaar op aanvraag.

Belangrijkste kenmerken van quartz prisma

1. Materiaaleigenschappen

​

​​- Hoge zuiverheid​​: SiO₂ ≥99,999%, onzuiverheden <5 ppm, ensuring low UV absorption (>90% transmissie bij 200 nm).

​​- Hoge temperatuurbestendigheid​​: Kortetermijntolerantie tot 1200°C, langdurige operationele stabiliteit bij 800–1000°C. Thermische uitzettingscoëfficiënt is 1/10e van standaard glas.

2. ​​Optische prestaties​

- ​​Transmissie​​: ≥90% (UV: 185 nm), ≥95% (zichtbaar), ≥85% (IR: 3500 nm).

- ​​Lage dispersie​​: Abbe-getal >65, minimaliseert spectrale verbreding voor toepassingen met hoge precisie.

3. ​​Mechanische eigenschappen​​

- ​​Druksterkte​​: >1000 MPa, bestand tegen mechanische schokken.

- ​​Lichtgewicht​​: Dichtheid 2,2 g/cm³, 15% lichter dan K9-glas.

4. ​​Oppervlaktebehandelingen

​​

​​- Coating opties​​: Anti-reflectie coating (AR, R95%), en laserbestendige coatings.

​​- Randontwerp​​: <0,2×45° beschermende afschuining om spanningsconcentratie te verminderen.

5. ​​Vormdiversiteit​​

- Rechthoekig prisma​​: Lichtpad deflectie van 90° of 180°, gebruikt in periscopen en autocollimatoren.

​​- Pentagon prisma​​: Beeld deflectie met 90° zonder rotatie, ideaal voor laserafstandsmeters.

​​- Duif prisma​​: Verdubbelt de rotatiehoek van het invallende licht, geschikt voor panoramische kijksystemen.

- ​​Dakprisma​​: Vouwt lichtpaden met 90° terwijl beelden worden omgekeerd, veel gebruikt in telescopen.

Primaire toepassingen van quartz prisma

1. Optische instrumenten​​

· ​​Spectroscopie​​: Dispersieve elementen in spectrofotometers en Raman-spectrometers.

· ​​Beeldsystemen​​: Vertalende prisma's in microscopen en telescopen (bijv. Duif prisma's).

2. ​​Lasertechnologie​​

· ​​Straalbesturing​​: Laserresonatoren en afstandsmeting straalsturing (pentagonale prisma's).

· ​​Hoogvermogen toepassingen​​: Bestand tegen 10⁶ W/cm² laserintensiteit voor snij-/lassystemen.

3. ​​Halfgeleiderfabricage​​

· ​​Wafer inspectie​​: Uitlijningsprisma's voor fotolithografieapparatuur.

​​· Verpakkingstesten​​: Infrarood thermische beeldvormingsvensterprisma's.

4. ​​Medische apparaten​​

· ​​Endoscopische beeldvorming​​: Stuurprisma's in medische glasvezeloptiek.

· ​​Lasertherapie​​: Precisie lichtpadgeleiding bij oogheelkundige operaties.

5. ​​Onderzoek & Industrie​​

· ​​Quantum communicatie​​: Lichtpad vouwen in single-foton detectoren.

​​· Lucht- en ruimtevaart​​: UV-beeldvormingsprisma's in satelliet-aardobservatie.

Diensten van ZMSH

ZMSH richt zich op diepe aanpassing van quartz prisma's en biedt end-to-end diensten van optisch ontwerp tot massaproductie. Klanten kunnen materialen specificeren (bijv. JGS1 UV-kwaliteit gesmolten silica), afmetingen (3–72,5 mm randlengte), hoektoleranties (±3 boogseconden) en functionele vereisten (bijv. laserbestendige coatings, gradiëntbrekingsindex). We ondersteunen niet-standaard vormen (bijv. spiraal, gevorkt) en hybride materiaalcomposieten (quartz-metaalverbinding).
