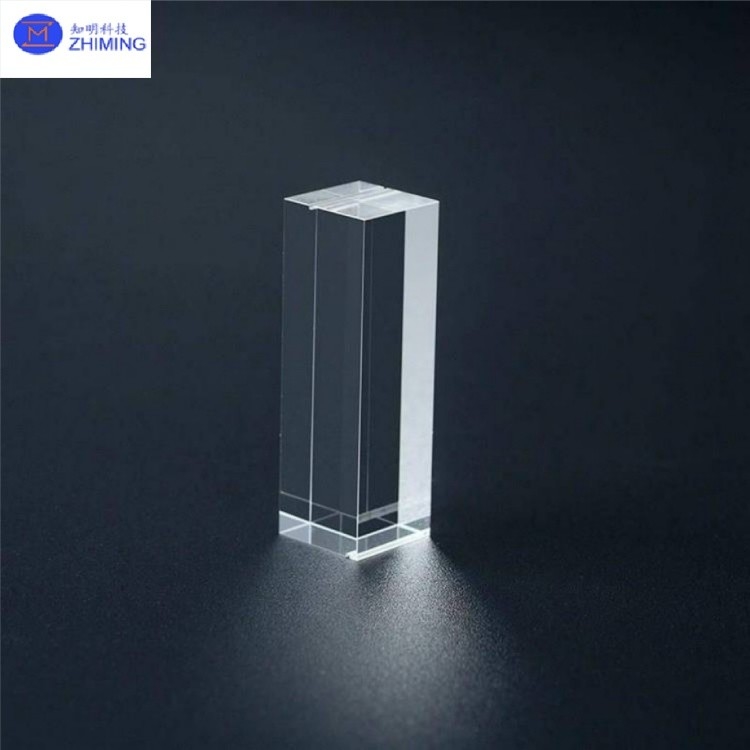

Doorzichtig kwartsprisma kwartsglaskristal op maat gemaakt door tekeningen
Kwartsprisma's zijn spectroscopische of brekende optische componenten die met behulp van koudbewerkingsprocessen met hoge zuiverheid zijn vervaardigd uit gesmolten silica (SiO2≥99,99%).Ze vertonen uitzonderlijke optische homogeniteit (Δn≤±5×10−6) en een breed spectrum (170nm-2500nm), met een lage thermische uitbreidingscoëfficiënt (0,55×10−6/°C) en een hoge weerstand tegen laserbeschadiging (LIDT>10J/cm2@1064nm), waardoor ze ideaal zijn voor lasersystemen, spectrometers en UV-optische apparaten.
ZMSH is gespecialiseerd in de productie van optische componenten met hoge precisie, en biedt op maat gemaakte ontwerpen, precisiebewerking en coatingdiensten voor kwartsprisma's.Wij ondersteunen de klant-geleverde tekeningen voor custom orders, met inbegrip van rechthoekige, gelijkzijdige en balksplitsende prisma's, met een oppervlakte-nauwkeurigheid op microniveau (λ/10@632,8 nm) en een ultraschoon afwerking (Ra≤0,5 nm).
Specificatie voorkwartsprisma
| Parameter |
Specificatie |
| Materiaal |
High purity gesmolten silica (SiO2≥99,99%) |
| Transmissiebereik |
170 nm tot 2500 nm (UV tot NIR) |
| Brekingsindex @587.6nm |
1.458 |
| Coëfficiënt van thermische uitbreiding |
0.55×10−6/°C (20~300°C) |
| Vlakheid van het oppervlak |
λ/10@632.8nm (standaard), λ/20 (hoge precisie) |
| Hoekverhouding |
±5 boogseconde (standaard), ±3 boogseconde (hoge precisie) |
| Ruwheid van het oppervlak |
Ra≤0,5 nm (supergepolijst) |
| Drempel van laserschade |
> 10J/cm2@1064nm, 10ns puls |
| Groottebereik |
5 mm~300 mm (aanpasbaar) |
Opmerking: Op aanvraag zijn aangepaste coatings (AR/HR/PBS) en metrologische rapporten beschikbaar.
Belangrijkste kenmerken vanQeen quartzprisma
De belangrijkste voordelen van kwartsprisma's zijn:
- Breed spectrum-transmissie: Hoge doorlaatbaarheid van UV naar IR (UV>85%@200nm, zichtbaar>93%@550nm) voor multiband optische systemen.
- Thermische stabiliteit: bestand tegen temperaturen tot 1000°C met minimale thermische drift.
- Chemische traagheid: bestand tegen zuren/alkalien (behalve HF), geschikt voor ruwe omgevingen.
- Hoge LIDT: superieur aan conventionele optische glas voor lasertoepassingen met een hoog vermogen.
- Precisiebewerking: hoektolerantie binnen ±3 boogseconden en oppervlaktehoafheid ≤ 0,5 nm.
Primaire toepassingen vanQeen quartzprisma
Kwartsprisma's worden veel gebruikt in:
- Lasertechnologie.: Tuning prisma's of straalverbreiders in laserholtes die een hoge schadeweerstand vereisen.
- Spectroscopie.: Dispersies in spectrometers die een hoge homogeniteit en weinig verstrooid licht vereisen.
- UV-optica: Prisma's voor het sturen van de straal voor UV-lasers die afhankelijk zijn van diep-UV-transmissie.
- Onderzoeksinstrumenten: Brekings-/dispersiekomponenten in interferometers/telescopen die een oppervlakte-nauwkeurigheid onder de micron vereisen.
- Industriële inspectie: Alignment prisma's in waferinspectie-instrumenten, bestand tegen hoge temperaturen en vrij van verontreiniging.
Diensten van ZMSH
- Ik weet het niet.ZMSH biedt end-to-end oplossingen voor kwartsprisma's, met betrekking tot materiaalkeuze, optisch ontwerp, precisiebewerking en coating. Onze CNC-slijpen en ionenstraalpolijsten zorgen voor hoek nauwkeurigheid (± 5 boogseconden) en oppervlakkegehalte (λ/20@632.8nm). Op maat gemaakte coatings (AR/HR/PBS) zijn verkrijgbaar met aanvullende interferometerrapporten (inclusief PV- en transmissiekorven). We accepteren R & D-orders (vanaf 10 eenheden) en OEM bulkproductie, binnen 7-15 dagen leveren, met ondersteuning voor optische systeemintegratie.
Gerelateerde product aanbevelingen:Onregelmatig gevormde optische kwartsvensters
