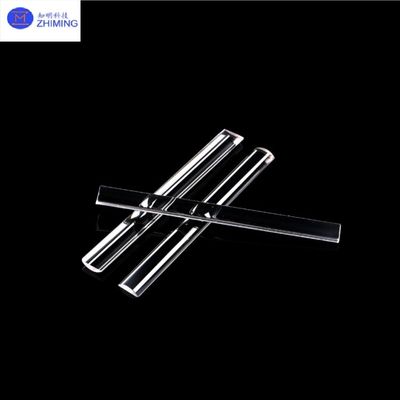

Quartz capillaire buizen Grote diameter/kleine binnendiameter 99,999% Puur SiO2
Quartz capillaire buizen zijn precisie-ontworpen microbuizen vervaardigd van hoogzuivere gesmolten silica (siliciumdioxide, SiO2) met behulp van geavanceerde buistekeningstechnologie. Ze zijn verkrijgbaar in zowel grote diameter (buitendiameter ≥ 1 mm) als kleine diameter (binnendiameter tot 1 μm). De belangrijkste voordelen zijn onder meer: Extreme temperatuurbestendigheid: kortdurende tolerantie tot 400°C, langdurige stabiliteit bij 300~360°C; Chemische traagheid: bestand tegen sterke zuren (behalve HF), alkalis en organische oplosmiddelen, ideaal voor corrosieve omgevingen; Optische transparantie: volledige UV-IR-transmissie (185 ∼ 3500 nm), geschikt voor spectroscopische analyse; Mechanische prestaties: treksterkte > 600 kpsi, combinatie van stijfheid en flexibiliteit (opvouwbaar). ZMSH is gespecialiseerd in maatwerkproductie en biedt end-to-end diensten van ontwerp en fabricage tot testen. Toepassingen omvatten gaschromatografie, microfluidische chips en medische apparaten, met ondersteuning voor aangepaste tekeningen, snelle levering van kleine partijen.
Specificatie voorKwartscapillairen
| Parameter |
Grote capillaire buizen |
Kleine-boren capillair |
| Buitendeursbereik |
1.0mm~20.0mm |
0.1 mm~1.0 mm |
| Geduld met de wanddikte |
± 0,05 mm |
±0,01 mm |
| ID/OD-ratio |
0.2~0.9 (aanpasbaar) |
0.1~0.8 (aanpasbaar) |
| Lange |
≤ 1000 mm (standaard) |
≤ 500 mm (standaard) |
| Ronde fout |
≤ 1% |
≤ 2% |
| Ruwheid van het oppervlak |
Ra≤0,8 nm (gepolijst) |
Ra≤1,2 nm (gepolijst) |
| Coëfficiënt van thermische uitbreiding |
0.55×10−6/°C |
0.55×10−6/°C |
| Maximale werktemperatuur |
1100°C (korte termijn) |
1000°C (korte termijn) |
| Transmissiebereik |
170 nm tot 2500 nm |
170 nm tot 2500 nm |
| Drukweerstand |
> 30 MPa (wand ≥ 0,5 mm) |
> 10 MPa (wand ≥ 0,1 mm) |
Belangrijkste kenmerken vanKwartscapillairen
1Chemische stabiliteit
• Brede pH-weerstand (1 ‰ 14), superieure HF-corrosiebestendigheid ten opzichte van metalen en keramiek.
De oppervlakte inertheid vermindert de adsorptie van het monster, wat cruciaal is voor de sporenanalyse.
2. Thermische stabiliteit
· Ultralage thermische uitbreidingscoëfficiënt (5,5×10−7/°C), bestand tegen thermische schokken (-2001100°C).
· Geen verzachting of vervorming bij hoge temperaturen, compatibel met CVD en laserverwerking.
3. Mechanische prestaties
• Treksterkte: > 600 kpsi (Optube-serie);
• Flexibiliteit: met een coating van polyimide is het mogelijk de straal tot op millimeter schaal te buigen.
4Optische prestaties
• UV: ≥ 90% doorstraling bij 185 nm; zichtbaar: ≥ 95%; IR: ≥ 85% bij 3500 nm.
• Een lage lichtverspreiding voor optische sensoren en beeldvorming van hoge precisie.
5. Dimensionale diversiteit
· Kleine diameter: binnendiameter 1 ‰ 2500 μm, wanddikte 10 ‰ 1000 μm, tolerantie ± 0,5%;
• Grote diameter: buitendiameter tot 3500 μm, lengte 5000 m, ondersteunt aanpassing van de gradiëntwanddikte.
6. Oppervlaktebehandelingen
• Polyimidecoating (400°C), metaalplating (goud/nikkel), hydrofobische/hydrofiele aanpassingen.
Primaire toepassingen vanKwartscapillairen
1. Analytische instrumenten
- Gaschromatografie (GC): kolomdragers voor het scheiden van complexe organische stoffen (bijv. koolwaterstoffen, verontreinigende stoffen);
- Kapillaire elektroforese (CE): Hoogresolutie-separatie van biomoleculen (DNA, eiwitten).
2- Microfluidics.
- Micro-reactoren en cellen-sorting-chips voor de controle van vloeistoffen op micro-liter schaal (medicijnlevering, enkelcelanalyse).
3Medische hulpmiddelen
- Minimaal invasieve chirurgie: endoscopische katheters voor beeldvorming en weefselmonsterneming in realtime;
- In Vitro Diagnostics (IVD): vloeibare biopsiechips voor de detectie van hooggevoelige biomarkers.
4. Industrieel vervaardigen
- Laserverwerking: optische vensters voor glasvezellasers, hoogvermogenslasertransmissie;
- Halveconductoren: Hoogtemperatuurobservatievensters in waferetsenapparatuur.
5Onderzoek en ontwikkeling
- Nanofluïden: Sub-1 μm binnendiameter voor de detectie van enkelmoleculen;
- Optische sensoren: chemische/biologische sensoren op basis van ontluikende golven.
Diensten van ZMSH
ZMSH richt zich op de diepgaande aanpassing van kwartskapillaire buizen, en biedt volledige ketendiensten van de selectie van grondstoffen tot de levering van het eindproduct.
een interne diameter (minimaal 1 μm), een buitenste diameter (maximaal 3500 μm), een lengte (maximaal 5000 m);
Speciale functies: brekingsindex van de helling, laserschadebestendige coatings;

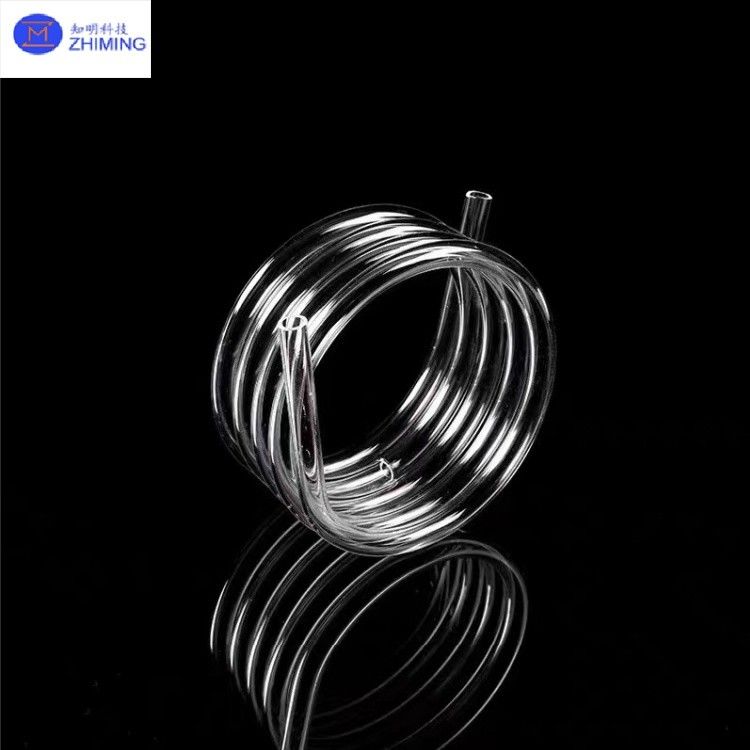

Niet-standaardvormen (spiraalvormig, gevormd) en hybride materialen (kwarts-metaalcomposites).
Vermogen:
"Technische apparatuur" voor de "ontwikkeling" of "ontwikkeling" van "technische apparatuur" of "technische apparatuur" voor de "ontwikkeling" of "ontwikkeling" van "technische apparatuur" of "technische apparatuur".
uitgebreide testrapporten (transmissie, thermische uitbreiding) en optimalisatie van de toepassing;
Ondersteuning van prototypes en massaproductie voor fabrikanten van halfgeleiderapparatuur, bedrijven voor optische communicatie en onderzoeksinstellingen.

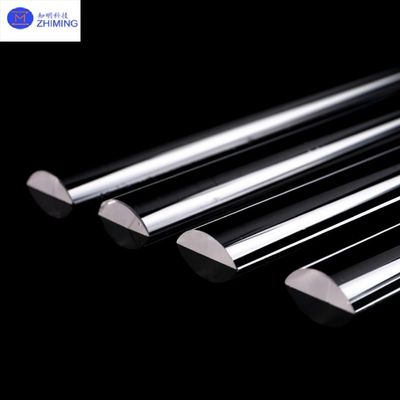

Aanbevelingen voor gerelateerde producten: kwartsstaven
