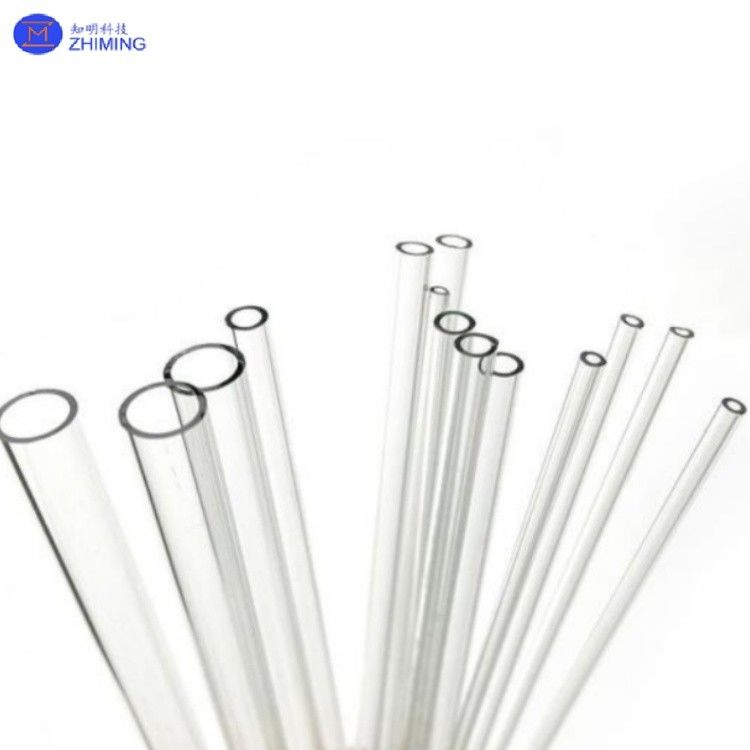

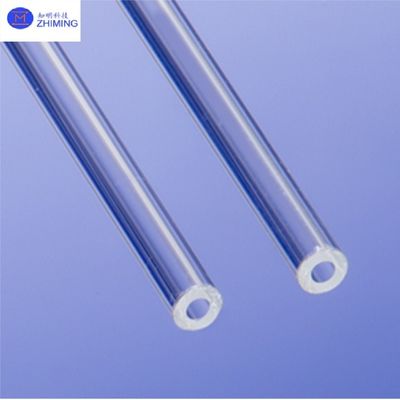

Transparante Quartz Capillairen Grote Boring/Kleine Boring Onregelmatige Glazen Buizen
Quartz capillairen zijn buisvormige optische componenten die worden vervaardigd door middel van precisietrekprocessen met behulp van zeer zuiver gesmolten silica (SiO₂). Geclassificeerd in varianten met grote boring (OD₎;1mm) en kleine boring (OD<1mm), worden ze uitgebreid gebruikt in analytische instrumenten, glasvezelcommunicatie, biomedische apparaten en halfgeleidertoepassingen. Als gespecialiseerde fabrikant van optische componenten richt ZMSH zich op R&D en de productie van quartz capillairen en biedt het hoogwaardige maatwerk. ZMSH ondersteunt door de klant aangeleverde tekeningen voor maatwerk, waarbij rekening wordt gehouden met diverse afmetingen, wanddiktes, ID/OD-verhoudingen en speciale coatingvereisten. Onze mogelijkheden variëren van kleine batches op laboratoriumschaal tot industriële massaproductie, wat uitzonderlijke prestaties garandeert op het gebied van lichttransmissie, chemische stabiliteit en mechanische sterkte.
Specificatie voor Quartz Capillairen
| Parameter |
Capillair met grote boring |
Capillair met kleine boring |
| Buitendiameterbereik |
1,0 mm~20,0 mm |
0,1 mm~1,0 mm |
| Wanddiktetolerantie |
±0,05 mm |
±0,01 mm |
| ID/OD-verhouding |
0,2~0,9 (Aanpasbaar) |
0,1~0,8 (Aanpasbaar) |
| Lengte |
≤1000 mm (Standaard) |
≤500 mm (Standaard) |
| Rondheidsfout |
≤1% |
≤2% |
| Oppervlakte ruwheid |
Ra≤0,8 nm (Gepolijst) |
Ra≤1,2 nm (Gepolijst) |
| Thermische uitzettingscoëfficiënt |
0,55×10⁻⁶/°C |
0,55×10⁻⁶/°C |
| Max. bedrijfstemperatuur |
1100℃ (Korte termijn) |
1000℃ (Korte termijn) |
| Transmissiebereik |
170 nm~2500 nm |
170 nm~2500 nm |
| Drukbestendigheid |
>30 MPa (Wand₎;0,5 mm) |
>10 MPa (Wand₎;0,1 mm) |
Belangrijkste kenmerken van Quartz Capillairen
De belangrijkste kenmerken van quartz capillairen zijn:
1. Zeer zuiver materiaal: SiO₂-gehalte ₎;99,99%, wat minimale interferentie van onzuiverheden garandeert voor zeer nauwkeurige analyse.
2. Superieure thermische stabiliteit: Thermische uitzettingscoëfficiënt van slechts 0,55×10⁻⁶/°C, bestand tegen temperaturen tot 1100°C (korte termijn).
3. Chemische inertheid: Bestand tegen zuur/alkali corrosie (behalve HF), compatibel met agressieve oplosmiddelomgevingen.
4. Dimensionale veelzijdigheid: Capillairen met grote boring (OD 1 mm–20 mm) voor vloeistoftransfer; kleine boring (OD 0,1 mm–1 mm) voor microfluidica of vezelkoppeling.
5. Optische prestaties: Hoge transmissie van UV tot IR (170 nm–2500 nm), met optionele AR-coatings om de transmissie te verbeteren.
Primaire toepassingen van Quartz Capillairen
Quartz capillairen spelen een cruciale rol in:
1. Analytische instrumenten: Scheidingskolommen voor GC/LC-systemen, die een hoge zuiverheid en drukbestendigheid vereisen.
2. Glasvezel: Preforms voor vezeltrekken of koppelcomponenten, die micron-niveau dimensionale precisie vereisen.
3. Biomedisch: Microkanalen in lab-on-a-chip-apparaten, die biocompatibiliteit en chemische stabiliteit vereisen.
4. Halfgeleiderprocessen: Gasafgifteslangen voor CVD/etsen, bestand tegen corrosieve gassen bij hoge temperaturen.
5. Onderzoekssystemen: Straalgeleidingsbuizen voor synchrotron/laserexperimenten, die een hoge vacuümcompatibiliteit vereisen.
Diensten van ZMSH

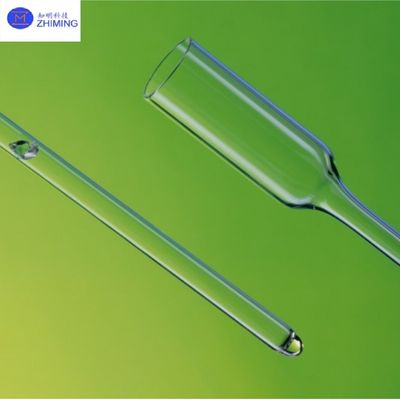

ZMSH levert end-to-end maatwerk voor quartz capillairen, inclusief materiaalkeuze, precisietrekken, dimensionale bewerking en functionele behandelingen. Klanten kunnen CAD-tekeningen of technische specificaties indienen; we gebruiken CNC-lasersnijden en precisiepolijsten om complexe structuren te bereiken (bijv. taps toelopende uiteinden, capillairen met meerdere lumen) met toleranties tot ±0,01 mm. Voor gespecialiseerde behoeften bieden we gesilaniseerde binnenwanden (hydrofobiciteitsverbetering), gemetalliseerde coatings (geleidende toepassingen) of hogedrukversterking (barstdruk >50 MPa). Alle producten worden onderworpen aan een diameterconsistentie-inspectie (ovaliteit ₎;1%) en transmissietests, vergezeld van ISO-gecertificeerde testrapporten. We ondersteunen orders op R&D-schaal (minimaal 10 eenheden) en grootschalige OEM-samenwerkingen, met flexibele doorlooptijden, aangevuld met technisch advies en after-sales support.
Gerelateerde productaanbevelingen: Quartz buizen
