Materiaal: | High purity gesmolten silica (SiO2≥99,99%) | Transmissiebereik: | 170 nm tot 2500 nm (UV tot NIR) |
---|---|---|---|
Diktebereik: | 0.3mm~50mm (aanpasbaar) | Ruwheid van het oppervlak: | Ra≤0,5 nm |
Koëfficiënt van de thermische uitbreiding: | 0.55×10−6/°C (20~300°C) | Toepassingen: | Laser Optische Systemen, Semiconductor Apparatuur |
Markeren: | Glasvensters van gesmolten siliciumkwarts,Op maat gemaakte onregelmatig gevormde kwartsglazen ramen,Optische componenten van gesmolten silicium |

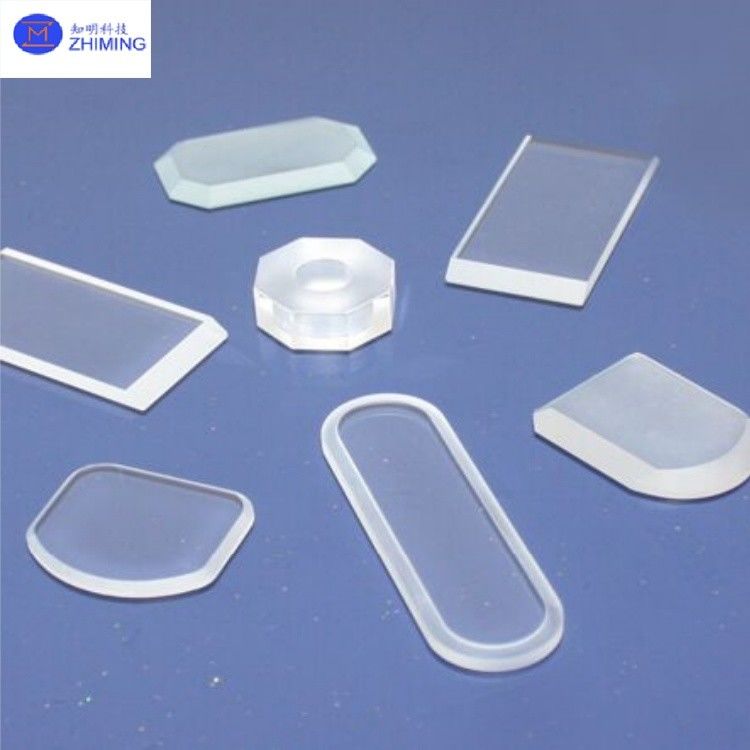

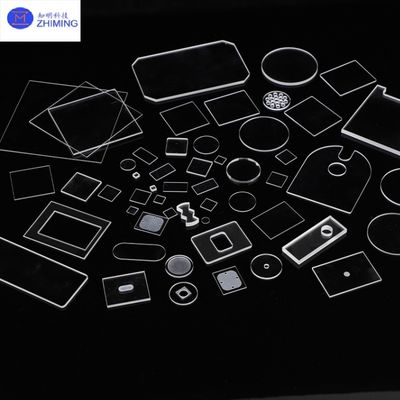

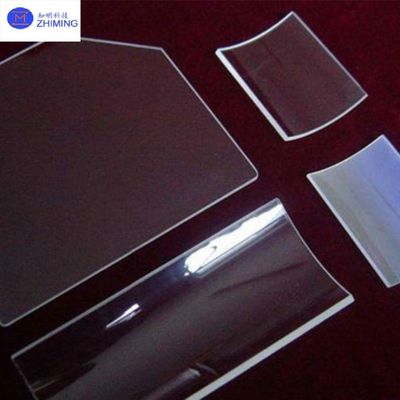

Onregelmatig gevormde kwartsvensters zijn optische componenten die met precisie zijn ontworpen en vervaardigd zijn van hoogzuivere gesmolten silica (SiO2),met een vermogen van meer dan 50 W. Deze ramen behouden niet alleen de superieure eigenschappen van kwartsglas (waaronder hoge doorlaatbaarheid, thermische weerstand en chemische stabiliteit), maar kunnen ook complexe structurele ontwerpen bevatten.waardoor ze onmisbaar zijn in lasertechnologie, halfgeleiders en wetenschappelijke instrumentatie toepassingen. ZMSH is een hightech onderneming gespecialiseerd in O&O en productie van optische componenten en biedt uitgebreide oplossingen voor onregelmatige kwartsramen - van maatwerk, precisiebewerking,coating to testing diensten. Wij ondersteunen de volledige ontwikkeling van het proces, van prototyping tot massaproductie, waarbij we voldoen aan unieke eisen op het gebied van vorm, afmetingen en optische prestaties.
Parameter | Specificatie |
Materiaal | High purity gesmolten silica (SiO2≥99,99%) |
Transmissiebereik | 170 nm tot 2500 nm (UV tot NIR) |
Diktebereik | 0.3mm~50mm (aanpasbaar) |
Dimensionele tolerantie | ±0,1 mm (standaard), ±0,02 mm (hoge precisie) |
Ruwheid van het oppervlak | Ra≤0,5 nm (supergepolijst) |
Parallelisme | < 1 arcmin (standaard), < 10 arcsec (hoge precisie) |
Coëfficiënt van thermische uitbreiding | 0.55×10−6/°C (20~300°C) |
Maximale werktemperatuur | Op korte termijn: 1200°C, op lange termijn: 1000°C |
Drempel van laserschade | > 5J/cm2@1064nm, 10ns puls |
Chemische weerstand | Zuur/alkali bestand (behalve HF) |
Precisie van de randbehandeling | Splitsing≤0,05 mm (bijzondere aanvraag: 0,02 mm) |
De kernkenmerken van onregelmatige kwartsramen zijn onder meer:
1. Complexe vorm aanpassing: In staat tot de vervaardiging van niet-standaardgeometrieën (polygonen, sectoren, profielen op maat) voor gespecialiseerde optische configuraties.
2Uitzonderlijke optische prestaties: Hoge doorlaatbaarheid over het UV- naar IR-spectrum (170nm-2500nm) voor breedbandtoepassingen.
3. Extreme milieustabiliteit: bestand tegen langdurig gebruik bij ≤ 1000°C, bestand tegen thermische schokken en chemisch inert (behalve tegen HF).
4. Hoge mechanische sterkte: Mohs-hardheid 7, hoewel aangepaste randversterking vereist is vanwege de inherente broosheid.
5. Bewerkingscapaciteit met hoge precisie: Bereikt snijnauwkeurigheid op microniveau met een randsplintering ≤0,05 mm en oppervlaktehoafheid Ra≤0,5 nm.
De unieke geometrieën van onregelmatige kwartsramen maken ze onvervangbaar in:
1Laseroptische systemen: Asymmetrische balkvormende ramen voor lasers met een hoog vermogen die profielen op maat vereisen.
2. Halveringsapparatuur: Gespecialiseerde weergavepunten voor etchers/steppers met ruimtebeperkte lay-outs.
3. Wetenschappelijke instrumenten: Op maat gemaakte vacuümkijkplekken voor synchrotronstralingssystemen die de doorstraling en afdichting in evenwicht brengen.
4Defensie en Luchtvaart: Raketkoepels of satellietsensorvensters die bestand zijn tegen extreme temperaturen/inslagen.
5Medische hulpmiddelen: Ergonomische optische interfaces voor endoscopen/lasertherapie-systemen.
ZMSH levert end-to-end oplossingen voor onregelmatige kwartsvensters, met inbegrip van materiaal selectie, structurele ontwerp en naverwerking.Klanten kunnen CAD-tekeningen of fysieke monsters indienen voor maatwerkbewerking, met CNC precisie snijden en rand slijpen die dimensie nauwkeurigheid (± 0.02mm) te waarborgen.en gespecialiseerde oplossingen zoals laserschadebestendige coatings (LIDT>10J/cm2) of mistbestrijdende behandelingenAlle producten worden strikt geïnspecteerd met behulp van interferometers en spectrometers, vergezeld van uitgebreide testrapporten (inclusief oppervlaktefouten en transmissie spectra).Onze snelle prototyping-service ondersteunt de validatie van R & D, terwijl schaalbare productiecapaciteit een stabiele OEM/ODM-opdrachtvervulling garandeert.ZMSH levert zowel standaardproducten als volledige technische ondersteuning van prototypeontwikkeling tot massaproductie voor high-end-apparatuurfabrikanten.
Gerelateerde product aanbevelingen:
1V: Kan kwarts voor ramen worden gebruikt?
A: Ja, kwarts kan worden gebruikt voor hoogwaardige ramen waarvoor thermische/chemische weerstand en optische helderheid vereist zijn.
2V: Wat is het verschil tussen kwarts en kwartsglas?
A: Verschil: Kwarts verwijst naar het natuurlijke kristallijne mineraal, terwijl kwartsglas (gesmolten silica) een amorf, synthetisch materiaal is met een superieure zuiverheid en thermische stabiliteit.
