Op maat gemaakte kwartsglazen platen voor hoge temperaturen en corrosieve omgevingen
Introductie van kwartsglazen platen
Onze op maat gemaakte kwartsglazen platen zijn ontworpen voor extreme prestatieomgevingen waar traditionele materialen falen. Gemaakt van ultra-zuiver gesmolten silica (SiO₂ ≥ 99,99%), bieden deze platen uitzonderlijke weerstand tegen hoge temperaturen, snelle thermische cycli, chemische corrosie, en optische degradatie.
Van beschermende vensters in plasmakamers tot UV-transparante afdekkingen in fotonica en chemisch resistente kijkvensters in analysesystemen, wij leveren precisie-vervaardigde kwartsplaten op maat gemaakt naar uw exacte specificaties—vorm, grootte, dikte, afwerking en prestaties.
Toepassingen van kwartsglazen platen
Onze kwartsglazen platen worden gebruikt in diverse industrieën waar helderheid, sterkte en weerstand tegen hitte en corrosie cruciaal zijn.
1. Vacuüm- en thermische ovens
Kwartsplaten worden gebruikt als kijkvensters of isolatiebarrières in vacuümkamers en buis- of muffelovens met hoge temperaturen.
2. Halfgeleiderfabricage
Kwartsonderdelen dienen als afdekvensters, dragersubstraten of kamerbekledingen in CVD-, PECVD- en droge etsprocessen.
3. UV- en IR-optische systemen
Omdat kwarts doorlaat van diep UV (200 nm) tot infrarood (3,5 μm), is het ideaal voor UV-uitharding, laseroptiek en thermische beeldvorming.
4. Chemische verwerking en vloeistofanalyse
Gebruikt als reactievensters, flowcelafdekkingen, of sensorbeschermingen in zeer corrosieve of zure omstandigheden.
5. Zonne- en groene energiesystemen
Kwarts dient als lichtdoorlatende afdekkingen voor CSP-buizen, PV-concentratoren, of hoogwaardige zonnewarmteontvangers.
6. Lucht- en ruimtevaart en defensie
In zware of grote hoogteomstandigheden beschermt kwarts thermische sensoren, doeloptiek, of boordapparatuur voor analyse.
7. Analytische en medische instrumenten
Gebruikt als transparante, inerte vensters of monsterhouders in XRF, spectroscopie, TGA of bioassay-opstellingen.
Belangrijkste kenmerken van kwartsglazen platen
Ultra-hoog zuiver materiaal
- ≥99,99% SiO₂ gesmolten kwarts
- Geen metaalverontreinigingen, ideaal voor cleanroom en halfgeleidergebruik
Thermische weerstand
- Continu werktemperatuur: tot 1100°C
- Schokbestendig voor snelle verwarmings- en afkoelingscycli
Chemische inertheid
- Bestand tegen zuren, logen, oplosmiddelen, halogenen en plasma
- Ideaal voor agressieve of reactieve gas-/dampomgevingen
Brede optische transmissie
- Transmissie van 200–3500 nm
- Aangepaste coatings beschikbaar (AR, UV, IR)
Aangepaste vormopties

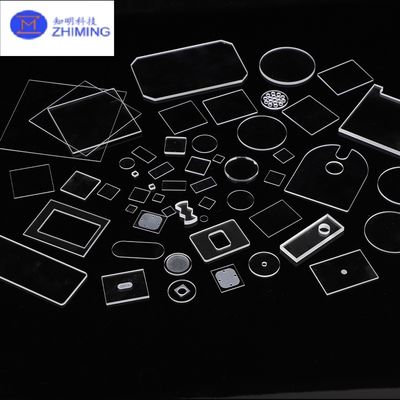

- Rond, vierkant, ovaal, sleufvormig, zeshoekig, multi-opening
- Randopties: afgeschuind, afgerond, geslepen of gepolijst
Precisie oppervlakteafwerking
- Optisch polijsten: λ/10 vlakheid, <5Å oppervlakteruwheid
- Bewerkingstoleranties tot ±0,01 mm
Specificaties van kwartsglazen platen
| Parameter |
Typisch bereik |
| Materiaal |
Hoogzuiver gesmolten kwarts (≥99,99% SiO₂) |
| Vormopties |
Cirkelvormig, vierkant, rechthoekig, elliptisch, op maat |
| Dikte |
0,5 mm – 20 mm (andere op aanvraag) |
| Afmetingen |
≤600 mm per zijde (grotere maten aanpasbaar) |
| Optische transmissie |
200 nm–3500 nm; >92% in het zichtbare bereik |
| Vlakheid |
λ/4 tot λ/10 (aangepaste optiek) |
| Oppervlaktekwaliteit (krassen/putjes) |
Tot 10/5 per MIL-PRF-13830 (optioneel) |
| Tolerantie |
±0,1 mm standaard; ±0,01 mm op aanvraag |
| Brekingsindex (bij 589 nm) |
~1,458 |
| Coëfficiënt van thermische uitzetting |
~0,55 × 10⁻⁶ /°C |
| Continue gebruikstemperatuur |
1100°C |
| Verzachtingspunt |
~1730°C |
| Certificering |
RoHS, REACH, ISO9001, materiaaltraceerbaarheid |
V&A

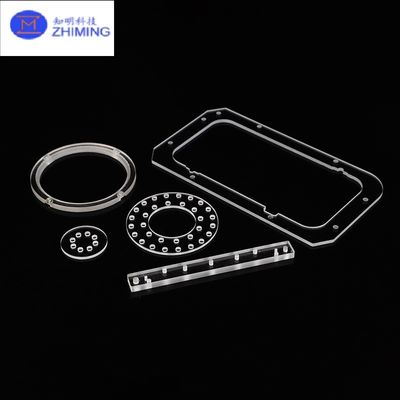

V1: Kan ik een aangepast gat, inkeping of sleuf in de kwartsplaat krijgen?
Ja! We ondersteunen precisie CNC-snijden, laserboren, en gevormde randen volgens uw CAD-tekening of specificaties.
V2: Zijn coatings beschikbaar voor betere optische prestaties?
Ja. We bieden anti-reflectie (AR), UV-verbeterende, IR-doorlaat, en beschermende coatings. Dual- of multi-band coatings zijn ook beschikbaar.
V3: Ondersteunt u productie in grote batches?
Ja! We bieden volumeproductie, inclusief tooling en private labeling voor OEM-klanten.
Onze diensten
Naast materialen bieden we een complete reeks engineering- en fabricagediensten om u te helpen uw ontwerp tot leven te brengen.
Maatwerk fabricage
- CNC-bewerking, randbewerking, gaten boren, complexe vormgeving
- Vormopties: rond, vierkant, ovaal, trapeziumvormig, geflensd
Oppervlakte- en coatingdiensten
- Optisch polijsten (λ/10), krassen/putjes 10/5
- AR, UV-verbeterd, IR-doorlaat of aangepaste meerlaagse coatings
- Etsen, oppervlaktepatronen of branding beschikbaar
OEM-productie & grootschalige productie
- Kleine tot grote series
- Private label en onderdeel serialisatie
- Mal/tooling ontwikkeling voor hoge consistentie
Inspectie & schone verpakking
- Cleanroom-klare verpakking
- Inspectierapporten (optisch, dimensionaal, vlakheid)
- Vacuüm- of stikstofgezuiverde verpakking beschikbaar
