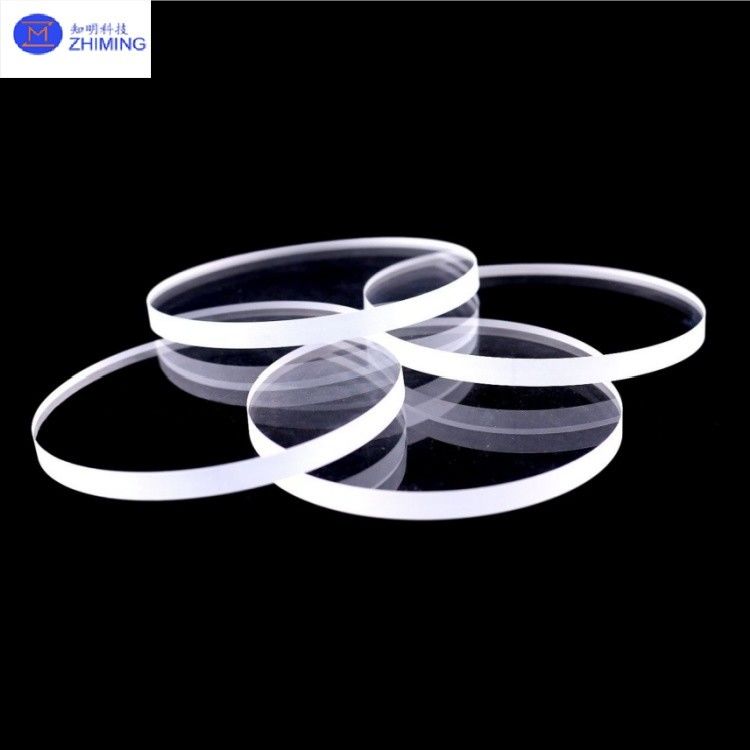

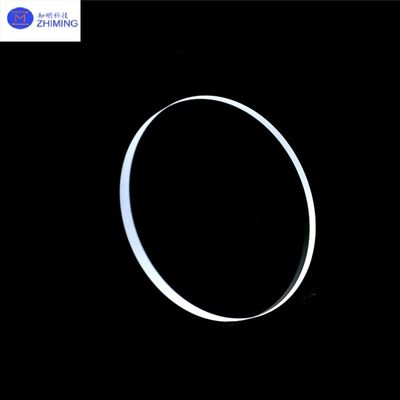

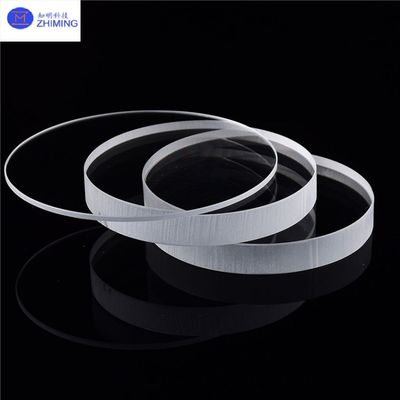

Aangepaste kwarts optische vensters gesmolten silica platen JGS1 / JGS2 kwaliteit

Merknaam:	ZMSH
Modelnummer:	Kwartsglasramen
Prijs:	by case
Leveringstermijn:	2-4weeks
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

rohs

Diktebereik:

0.1·30 mm

Dimensionele tolerantie:

±0,02 mm

Koëfficiënt van de thermische uitbreiding:

5.5 × 10−7/°C (20 ≈ 300°C)

Weerstand (25°C):

≥ 1 × 1016 Ω·cm

Buigkracht:

67 MPa

Toepassingen:

Lasersystemen, Luchtvaart

Markeren:

Gesmolten silica platen JGS1

Aangepaste gesmolten silica platen

Productomschrijving

Abstract van Quartz Glazen Vensters

Aangepaste Quartz Optische Vensters Gesmolten Silica Platen JGS1/JGS2 Grade

Quartz glazen vensterplaten zijn precisie-ontworpen optische componenten vervaardigd uit zeer zuiver siliciumdioxide (SiO₂). Bekend om hun uitzonderlijke optische transparantie, thermische stabiliteit en chemische inertheid, vertonen deze platen een breed-spectrum transmissie (185 nm tot 3500 nm) en ultra-lage thermische uitzettingscoëfficiënten (5,5×10⁻⁷/°C), waardoor ze ideaal zijn voor extreme omgevingen. Als een geïntegreerde productie- en handelsonderneming is ZMSH gespecialiseerd in R&D, productie en maatwerk van quartz glazen vensterplaten, en biedt op maat gemaakte oplossingen (bijv. dimensionale specificaties, oppervlaktecoatings en geometrieën). Producten dienen diverse sectoren, waaronder halfgeleiders, lasersystemen, lucht- en ruimtevaart, medische apparatuur en hernieuwbare energie, met een wereldwijd distributienetwerk dat zich uitstrekt over binnenlandse en internationale markten.

Specificatie voorQuartz Glazen Vensters

Parameter	Waarde/Specificatie	Opmerkingen
Diktebereik	0,1–30 mm	Aanpasbare ultradunne versies (<0,5 mm).
Dimensionale Tolerantie	±0,02 mm	Precisie CNC-bewerking.
Transmissie (%)	JGS1: 185–2500 nm ≥90% JGS2: 200–2500 nm ≥85% JGS3: 260–3500 nm ≥85%	UV-prestaties overtreffen K9-glas.
Bedrijfstemperatuurbereik	Continu: -200–1100°C Kortetermijn: ≤1450°C	Snelle thermische schokbestendigheid.
Thermische Uitzettingscoëfficiënt	5,5×10⁻⁷/°C (20–300°C)	Lager dan soda-kalkglas (9×10⁻⁶/°C).
Weerstand (25°C)	≥1×10¹⁶ Ω·cm	Superieur aan keramiek en metalen.
Buigsterkte	67 MPa	Hoge stijfheid (Mohs 5,5–6,5).
Belangrijkste Spectrale Bereiken	JGS1: 185–2500 nm (UV) JGS2: 200–2500 nm (VIS-NIR) JGS3: 260–3500 nm (IR)	Aangepast aan de toepassingsvereisten.

Belangrijkste Kenmerken vanQuartz Glazen Vensters

1. Hoge Temperatuurbestendigheid

· Verwekingspunt: ~1730°C; langdurige bedrijfstemperatuur: tot 1100°C; kortetermijntolerantie: ≤1450°C.

· Bestand tegen snelle thermische cycli (bijv. 1100°C → omgevingstemperatuur water) zonder scheuren.

2. Chemische Inertheid

· Bestand tegen de meeste zuren (behalve fluorwaterstofzuur en fosforzuur boven 300°C).

· Corrosiebestendigheid overtreft keramiek met 30× en roestvrij staal met 150×.

3. Optische Prestaties

· Transmissie:

Zichtbaar spectrum: ≥93%

Ultraviolet (UV): Tot 90% (185 nm)

Infrarood (IR): ≥85% (3500 nm)

· Spectrale Bereiken:

JGS1: 185–2500 nm (geoptimaliseerd voor UV-toepassingen).

JGS2: 200–2500 nm (zichtbaar tot nabij-IR).

JGS3: 260–3500 nm (volledig spectrum, laag hydroxylgehalte).

4. Elektrische Isolatie

· Weerstand: ≥1×10¹⁶ Ω·cm (100× hoger dan standaardglas).

5. Mechanische Eigenschappen

· Hardheid: Mohs 5,5–6,5

· Druksterkte: 1100 MPa

· Buigsterkte: 67 MPa

Primaire toepassingen vanQuartz Glazen Vensters

Industrie	Toepassingen	Typische Gebruiksscenario's
Halfgeleiders	Waferverwerking, lithografiemaskers, thermische uitgloeisubstraten	Fotomaskersubstraten voor lithografie, hogetemperatuur-etskamers.
Lasersystemen	Laseruitgangsvensters, hoogvermogen laserbeschermingsoptiek	CO₂-laservensters (JGS3), UV-lasersnijsytemen.
Lucht- en Ruimtevaart	Infrarooddetectievensters, stralingsbestendige vizieren	Satelliet IR-sensoren, geleidingssystemen voor raketten.
Medische Apparatuur	Endoscopische beeldvormingscomponenten, lasertherapietoestellen	Chirurgische laservensters (JGS2), biosensoroptiek.
Hernieuwbare Energie	Transparante geleidende substraten voor dunne-film zonnecellen	Antireflectiegecoat quartz voor fotovoltaïsche modules.
Chemisch/Industrieel	Zuurvaste reactorzichtvensters, hogetemperatuurgasmonitoring	Reactorobservatievensters (JGS1), sensoren voor het niveau van gesmolten metaal.

Diensten van ZMSH

1. Maatwerk

· Afmetingen: Dikte 0,1–30 mm, diameter 50–300 mm (niet-standaard maten beschikbaar).

· Oppervlaktebehandelingen: Antireflectiecoatings, reflecterende coatings, laserbeschadigingsbestendige lagen.

· Gespecialiseerde Oplossingen: Stralingsgeharde, hoogvacuüm-compatibele vensters.

2. Technische Ondersteuning

· Certificeringen van optische parameters (transmissie, thermische stabiliteit).

· Toepassingsspecifieke ontwerpgids (bijv. afdichting voor vacuümsystemen).

3. Kwaliteitsborging

· Defectstandaarden: Bellen ≤ Graad 2, strepen ≤ Graad 2, uniformiteit ≤ Graad 2.

· Naleving: ISO 9001, RoHS en klantspecifieke normen.

V&A

1. V: Wat is een quartz venster?

A: Een quartz venster is een optische component gemaakt van zeer zuiver silica (SiO₂), bekend om zijn breed-spectrum transparantie (185–3500 nm), thermische stabiliteit en chemische inertheid, veel gebruikt in halfgeleiders, lasers en de ruimtevaart.

2. V: Is quartz glas goed?

A: Ja, quartz glas blinkt uit in extreme omstandigheden: het is bestand tegen temperaturen tot 1.100°C, is bestand tegen de meeste zuren (behalve HF), behoudt een lage thermische uitzetting (5,5×10⁻⁷/°C) en biedt uitzonderlijke optische helderheid, waardoor het ideaal is voor precisietoepassingen.

Tag: #Quartz Glazen Optische-Kwaliteit Vensters, #Aangepast, #Gesmolten Silica Platen, #SiO₂ Kristal, #Quartz wafers, #Quartz buizen, #Quartz prisma, #Quartz boten, #JGS1/JGS2 Grade
