Saffieren Optische Lens Hoge Resolutie Hardheid Multi-Maat Aanpassing

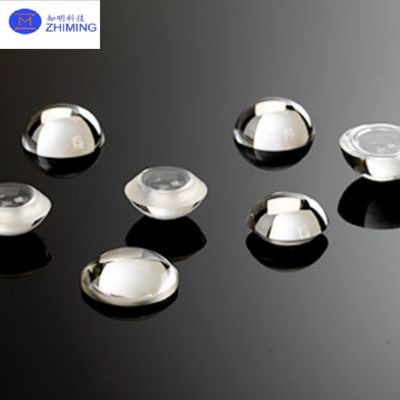

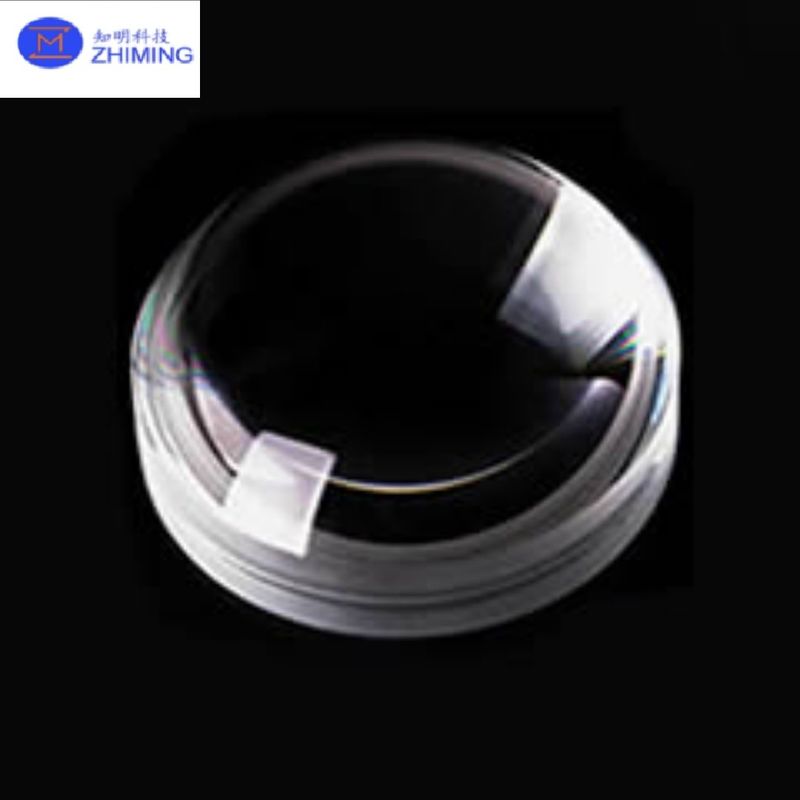

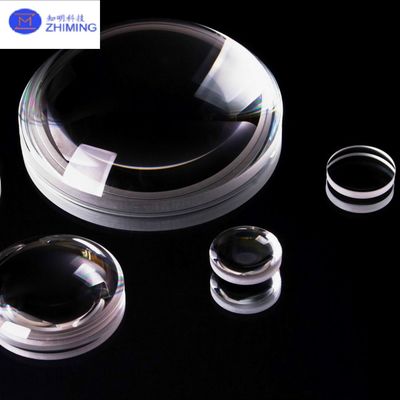

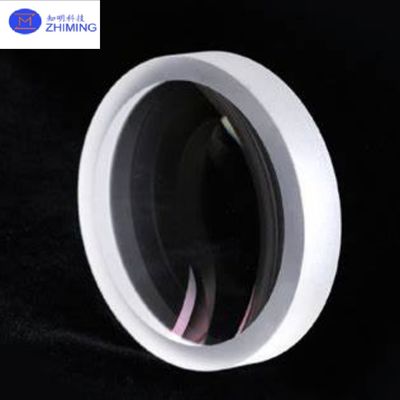

Optische lens van saffier


Sapphire-optische lenzen zijn de gouden standaard in high-performance optica, die ongeëvenaarde duurzaamheid combineert met uitzonderlijke optische helderheid.999% puur enkelkristallijn aluminiumoxide (Al2O3), deze lenzen bieden een Mohs 9 hardheid (slegs de tweede na diamant) terwijl ze > 85% lichttransmissie behouden van UV tot midden-IR golflengten (250-5000nm).saffierlenzen zijn vrijwel krabvast, chemisch inert en bestand tegen extreme temperaturen (-200°C tot +1900°C) ­ waardoor ze onmisbaar zijn voor de luchtvaart, defensie, industriële laser,en wetenschappelijke instrumentatie toepassingen.
Ons precisieproductieproces combineert CNC-bewerking van diamantgereedschap met subnanometerpolijsten om lenzen te produceren met:

• Ruwheid van het oppervlak < 5Å RMS (bijna atomaire gladheid)
• Wavefrontvervorming < λ/10 @ 632,8 nm
• Centratie nauwkeurigheid < 1 boogminute

Deze objectieven zijn verkrijgbaar in diameters van 1 mm tot 300 mm met aanpasbare kromming (vlak, bol, asfeer), en verleggen de grenzen van wat mogelijk is in optische systemen met een harde omgeving.


Belangrijkste kenmerken van saffierlenzen


1- Sapphire Lens leverenExtreme weerstand van het milieu

• Thermische schokstabiliteit (ΔT > 1000°C)
• Stralingshard (bestand tegen > 106 Gy gamma)
• Immuun voor zuren/alkalien (behalve HF)

2.Sapphire Lens leverenOptische prestaties

• Opties voor breedband-AR-coating (Ravg < 0,2% per oppervlak)
• Lage twee-breukbaarheid (< 5 nm/cm)
• Homogeniteit Δn < 5×10−6

3.Sapphire Lens leverenMechanische superioriteit

• Hardheid van de knoop 2000 kg/mm2
• Compressievermogen 2,1 GPa
• Dichtheid 3,98 g/cm3

4.Sapphire Lens leverenPrecision Manufacturing

• Tolerantie van de diameter ± 0,005 mm
• Centrumdikte ±0,01 mm
• Onregelmatigheid van het oppervlak < 0,1 μm

Toepassingen van saffierlenzen


1.Saffirijn lenzen inDefensie & Luchtvaart

• Laserwapensysteem optica
• Koepels van raketzoekers
• Sterrenopsporingsapparaten voor ruimteschepen


2.Saffirijn lenzen inIndustriële lasers

• Hoogvermogende CO2-laserfocuslenzen
• met een vermogen van niet meer dan 50 W
• Aflevering van laser-snijstraal

3.Saffirijn lenzen inWetenschappelijke instrumenten

• Raman spectroscopie doelstellingen
• Synchrotron-straallijnoptica
• Cryogene microscooplens

4.Saffirijn lenzen inMedische technologie

• handstukken voor laserchirurgie
• Endoscoopoptische beeldvorming
• Ophthalmologische diagnostische hulpmiddelen

Specificaties




Standaard afmetingen:

• Diameter: 3 mm, 5 mm, 10 mm, 25 mm, 50 mm, 100 mm
• Radiusopties: vlak, R5mm tot R5000mm
• Dikte: 0,5 mm tot 50 mm

Opties voor coating:

• UV-AR: 250-400 nm (R<0,5%)
• VIS-AR: 400-700 nm (R<0,2%)
• NIR-AR: 700-1100 nm (R<0,3%)
• MWIR-AR: 3-5 μm (R<1,0%)
