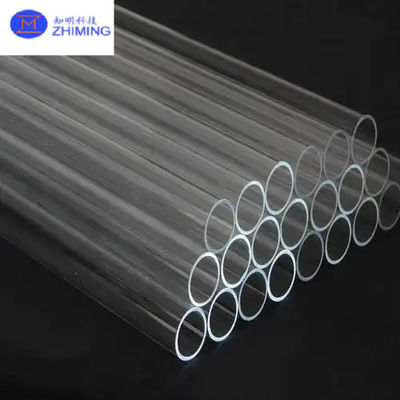

Saphirbuislengte 203,2 mm Drukbestendig Op maat gemaakte maat Eénkristal Al2O3
Deze saffierbuis, gemaakt van enkelkristallijn Al2O3 (99,99% zuiverheid), biedt uitzonderlijke drukbestendigheid, thermische stabiliteit en optische helderheid, waardoor het ideaal is voor veeleisende industriële,wetenschappelijkMet een standaardlengte van 203,2 mm (8 inch) en aanpasbare diameters/wanddiktes is het ontworpen om te bestand te zijn tegen extreme omgevingen.met inbegrip van hogedrukkamersDe hoge transparantie (80%+ van UV tot midden-IR), 9 Mohs hardheid en chemische traagheid zorgen voor betrouwbaarheid in halfgeleiderapparatuur,lasersystemen, en analytische instrumenten.
Belangrijkste kenmerken van saffierbuizen
Single-Crystal Al2O3 (Sapphire): zorgt voor een hoge structurele integriteit en minimale korrelgrenzen.
Hoogdrukbestendigheid: bestand tegen druk van meer dan 300 MPa (afhankelijk van de wanddikte).
Thermische stabiliteit: smeltpunt ~ 2,050°C, geschikt voor extreme hitte.
Optische en mechanische uitmuntendheid
Breedbandtransparantie: 80%+ transmissie van 200 nm (UV) tot 5.500 nm (mid-IR).
Krabbel- en chemische weerstand: 9 Mohs hardheid, inert tegen de meeste zuren/alkaliën (behalve HF).
Lage gasdoorlaatbaarheid: ideaal voor vacuüm- en hoogzuivere gassystemen.
Precision Engineering
Aanpasbare afmetingen: binnen-/buitendiameter (ID/OD) en lengte op maat van de toepassing.
Gepolijste oppervlakken: optioneel ultra glad (Ra < 0,5 nm) of gemalen afwerkingen voor specifieke toepassingen.
Consistentie en betrouwbaarheid
Crystallografische oriëntatie: C-as, A-as of R-as groei voor gespecialiseerde behoeften.
Lage defectdichtheid: minimaal optische verstrooiing en mechanische zwakheden.
Toepassingen van saffierbuizen
Hoogdruk- en vacuümsystemen
Drukvaten, uitkijkplekken en sensorbehuizingen voor halfgeleiderverwerking.
Superkritische vloeistofreactoren in chemisch onderzoek.
Optica en lasertechnologie
Laserbuisbehuizingen (CO2, excimerlasers).
UV-IR-optische ramen en lichtleiders.
Industriële en analytische instrumenten
Chromatografie kolommen, gas/vloeistof stroomcellen.
Corrosiebestendige bekleding voor ruwe chemische omgevingen.
Luchtvaart en defensie
Raketleidingsramen, IR koepels.
Radar- en sensorbescherming in extreme omstandigheden.
Medisch en wetenschappelijk onderzoek
MRI-componenten, endoscopiehulzen.
Cryogene monsterhouders (lage thermische expansie).
Specificaties
|
Categorie
|
Parameter
|
Specificatie
|
| Afmetingen |
Inwendige diameter (ID) |
8.000" ±0.005" (203 mm) |
| |
Wanddikte (WT) |
0.2·1.5" (5·38mm) |
| |
Lengte (L) |
6 ′′ 72" (150 ′′ 1800 mm) |
| Mechanische apparatuur |
Breukdruk |
2,000-5000 psi |
| |
Weibull Modulus |
15 (hoge betrouwbaarheid) |
| Thermische |
Maximale continue temperatuur |
1,800°C (inert) |
| Optische |
Transmissie |
85%@200nm → 92%@4μm |
| Elektrische apparatuur |
Volumeweerstand |
> 1014 Ω·cm |
Veelgestelde vragen
Q1:Levert tijd voor aangepaste 8" buizen?
- Standaard: 8 weken
- Gecoate/flankeerde: +2 weken
- Spoeddienst: 5 weken (+ 30% vergoeding)
V2: Hoe is de prijs vergeleken met kwarts?
|
8"x12"x0.5" buis
|
Zafiraat
|
Gespoten kwarts
|
| Eenheidsprijs |
$ 18,-000 |
Drie dollar.200 |
| Levensduur |
10+ jaar |
2 ¢ 3 jaar |
Q3Minimale buigradius?
