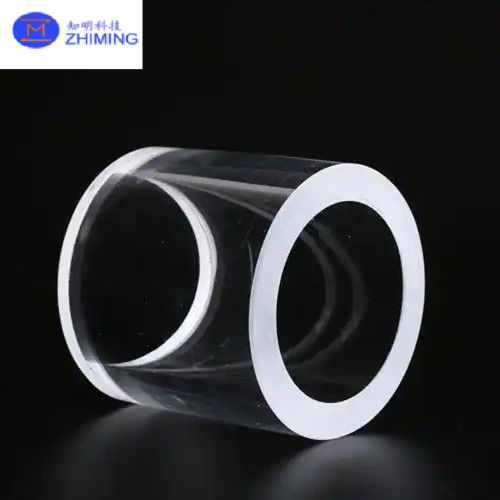

Saphirbuislengte 50,8 mm Drukstabiele maat enkelkristal Al2O3

Productdetails

Plaats van herkomst: China

Merknaam: zmsh

Betalings- en verzendvoorwaarden

Krijg Beste Prijs
Markeren:

Drukbestendig 2'' saffierbuis

,

2'' saffierbuis

,

Eén kristalzaffirijnbuis

Materiaal:
Zafiraat
Dikte:
Op verzoek
Hardheid:
Mohs 9
Waterbestendig:
50 ATM
Materiaal:
Zafiraat
Dikte:
Op verzoek
Hardheid:
Mohs 9
Waterbestendig:
50 ATM
Saphirbuislengte 50,8 mm Drukstabiele maat enkelkristal Al2O3

Saphirbuislengte 50,8 mm Drukstabiele maat enkelkristal Al2O3


Onze enkelkristallijn Al2O3 drukbestendige saffierbuizen zijn ontworpen voor extreme omgevingen die hoge drukweerstand, optische helderheid en chemische traagheid vereisen..8 mm) standaarddiameter met aanpasbare lengtes en wanddiktes,deze buizen worden vervaardigd met behulp van hoogwaardige α-Al2O3-kristallen volgens de Kyropoulos-methode (KY) of de Edge-defined Film-fed Growth (EFG) -methodeMet een drukpercentage tot 10.000 psi (afhankelijk van de wanddikte) en thermische stabiliteit van -200°C tot 1.800°C, zijn ze ideaal voor hoogdrukkijkplekken, halfgeleiderverwerking,en defensie toepassingen.
Belangrijkste voordelen ten opzichte van kwarts of polykristallijn alumina:
✔ 3x hogere mechanische sterkte (buigsterkte: 600-800 MPa)
✔ Superieure weerstand tegen thermische schokken (ΔT > 500°C)
✔ Geen uitlaatgassen in vacuüm/UHV-omgevingen
✔ Optisch polijsten op maat (Ra < 0,02 μm) voor transparantie van laserniveau



Saphirbuislengte 50,8 mm Drukstabiele maat enkelkristal Al2O3 0





Belangrijkste kenmerken van saffierbuizen


1- Safirbuis.Drukweerstand

  • Breukdruk: 5000 ‰ 10 000 psi ( varieert per WT)
  • Veilige werkdruk: 30~50% van de barstdruk
  • Hydrostatisch getest: Elke buis is gecertificeerd voor 1,5x werkdruk
  •

2.SaffiraanrichtingMateriële uitmuntendheid

  • enkelkristalliën α-Al2O: C-as (0001) oriëntatie standaard
  • Zuiverheid: > 99,995% (4N5) met < 10 gebreken/cm2
  • Dichtheid: 3,98 g/cm3


3.SaffiraanrichtingThermische prestaties

  • Maximale temperatuur: 1800°C (inert), 1200°C (oxiderend)
  • Thermische geleidbaarheid: 35 W/m·K @ 25°C
  • CTE: 5,3 × 10−6/°C (25 ∼500°C)


4.SaffiraanrichtingOptische helderheid

  • Transmissie: > 85% (200 ∼5500 nm)
  • Opties voor oppervlakteafwerking:
    • Standaardpoetsmiddel: Ra < 0,02 μm
    • Laserpoetsmiddel: Ra < 0,005 μm


5. Aanpassing

  • Diameter: 2 "standaard (50,8 mm), andere afmetingen 0,5 ̊8"
  • Wanddikte: 0,04 ∼1,0 ′′ (1 ∼25 mm)
  • Lange: maximaal 1500 mm
  • Verpakkingen: AR/HR/DLC beschikbaar

Saphirbuislengte 50,8 mm Drukstabiele maat enkelkristal Al2O3 1Saphirbuislengte 50,8 mm Drukstabiele maat enkelkristal Al2O3 2






Toepassingen van saffierbuizen


1Hoogdruksystemen

  • Olie- en gassensoren: bestand tegen > 5000 psi bij 300°C
  • Superkritische vloeistofreactoren: Corrosiebestendig tegen CO2/H2S

2. halfgeleider & vacuüm

  • met een gewicht van niet meer dan 50 kg: Erosiebestendige voor de verwerking van SiC/GaN
  • MBE/UHV-kijkplekken: nul uitgassing bij 10−10 Torr

3Defensie en Luchtvaart

  • Prototypes van raketkoepels: Hypersnelheidsinslagbestendig
  • ROV-verlichting voor diepzeevaart: nominale druk van 10.000 m (1,100 atm)

4Wetenschappelijk onderzoek

  • Diamanten aambeeldcellen: Voor experimenten met > 1 miljoen atm
  • Diagnostiek van fusiereactoren: Neutronenstraling tolerant

5Industrieel proces

  • met een breedte van niet meer dan 50 mm: Voor verbranding bij 1500°C
  • chemische injectiesondes: HF/H3PO4 bestand



Specificaties



Categorie

Parameter

Specificatie

Afmetingen Inwendige diameter (ID) 2.00" ±0.002" (50,8 mm)
  Wanddikte (WT) 0.04 ′′0,40" (1 ′′10mm)
  Lengte (L) 1 ′′60" (25 ′′1,500 mm)
Mechanische apparatuur Breukdruk 5,000 ‰ 10 000 psi
  Buigkracht 600­800 MPa
  Hardheid 2,000 HV (Mohs 9)
Thermische Maximale temperatuur (inert) 1,800°C
  Thermische schok ΔT > 500°C
Optische Transmissie > 85% (200-5500 nm)
  Ruwheid van het oppervlak Ra < 0,02 μm (standaard)
Elektrische apparatuur Resistiviteit > 1014 Ω·cm







Veelgestelde vragen

V1: Hoe beïnvloedt de wanddikte de drukwaarde?

  • 0.1" WT: ~ 3000 psi werkdruk
  • 0.25" WT: ~ 7,500 psi werkdruk
  • 0.4" WT: ~ 10 000 psi barstdruk

Vraag 2:Wat is de doorlooptijd voor maatwerk?

  • Standaard 2-buizen: 4 weken
  • Persoonlijke WT/Lengte: 6­8 weken
  • Gecoat/gedrukt: +2 weken

Vraag 3: Hoe staat saffier ten opzichte van kwarts op het gebied van druk?

Vastgoed

Safir (2"x0.25")

Gespoten kwarts

Breukdruk 7500 psi 1500 psi
Maximale temperatuur 1,800°C 1,100°C
Kosten - Ik ben niet bang. $


V4: Kunnen saffierbuizen gerepareerd worden als ze gebarsten zijn?
Geen
