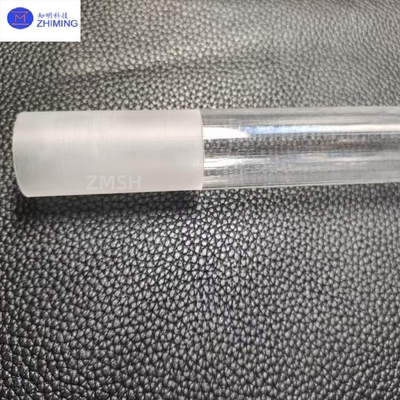

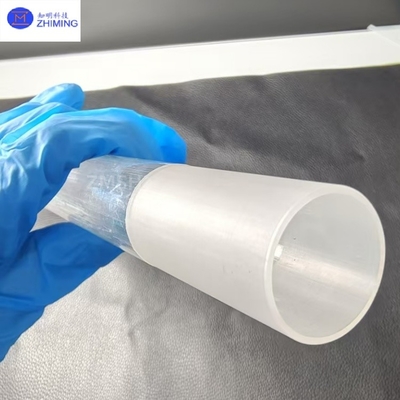

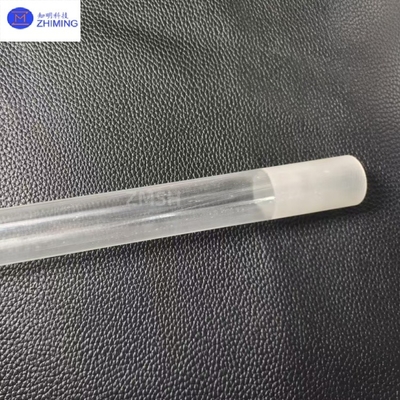

Saphirbuizen Aanpassing van buisvormige componenten 99,999% Al2O3 80%-90% Transmittance Voor endoscopische katheter
Sapfierenbuizen en op maat gemaakte buisvormige componenten zijn hoogwaardige optische elementen die met precisie zijn ontworpen uit enkelkristallijn aluminiumoxide (α-Al2O3).Deze op maat gemaakte saffierbuizen kunnen worden vervaardigd met gespecialiseerde dwarsdoorsneden (vierkante, zeshoekig, D-vormig, enz.) met behoud van de intrinsieke eigenschappen van saffier: ultrahoge hardheid (Mohs 9), breed spectrum (UV- naar IR-golflengten) en uitzonderlijke chemische stabiliteit.Hun unieke structurele aanpasbaarheid maakt ze ideaal voor gespecialiseerde optische transmissie, afdichting in extreme omgevingen en vloeistofbesturingssystemen, met kritische toepassingen in lasers met een hoog vermogen, halfgeleiderapparatuur en waarnemingssystemen bij hoge temperaturen.
Belangrijkste kenmerken
1.Complexe structurele aanpassing:
· Ondersteunt asymmetrische dwarsdoorsneden (interne/externe veelhoeken, conische diameters, enz.) met binnen ±0,05 mm gereguleerde toleranties voor de binnendiameter,voldoen aan de eisen voor complexe optische paden of vloeistofkanalen.
2.Extreme weerstand tegen het milieu:
· Bestaat bestand tegen langdurige werking bij 800°C (korte blootstelling bij 1500°C), toont uitstekende thermische schokbestendigheid (CTE: 5,3×10−6/°C) en is bestand tegen sterke zuur/alkali corrosie (pH1-14),met een vermogen van niet meer dan 10 W.
3.Optische en mechanische prestaties:
· 80% doorlaatbaarheid van UV naar mid-IR, met optionele antireflectiecoatingen (< 1% reflectiviteit) op de binnen-/buitenwanden
· Buigsterkte > 500 MPa, waardoor de structurele integriteit behouden blijft, zelfs bij minimale wanddikte (0,5 mm)
4.Afdichting en oppervlakte eigenschappen:
· Interne/externe oppervlakken gepolijst tot Ra≤10 nm, geschikt voor een hoge vacuümdichting (lekkage < 1×10−9 Pa·m3/s), die voldoen aan de reinigingsnormen voor halfgeleider- en lasersystemen.
Technische parameters
|
Productnaam
|
Optische buizen van saffier
|
|
Hardheid
|
9 Mohs
|
|
Smeltepunt
|
2,050°C (3,722°F)
|
|
Dichtheid
|
30,98 g/cm3
|
|
Warmtegeleidbaarheid
|
25 W/m·K bij 20°C
|
|
OD/ID/Lengte
|
20/16/320
|
|
Brekingsindex
|
1.76 bij 589 nm
|
|
Optische transparantie
|
5.3 × 10−6 /°C
|
|
Elektrische weerstand
|
> 1014 Ω·cm
|
|
Poisson's ratio
|
0.25
|
Primaire toepassingen
1.Lasertechnologie:
Als gasontladingsbuizen of bundelleidingen in high-power lasers kunnen aangepaste saffierbuizen >5kW/cm2 laserbelastingen weerstaan terwijl thermische lensing effecten worden geminimaliseerd.
2."Technische apparatuur" voor de "ontwikkeling" of "ontwikkeling" van:
dienen als observatieporten of gasleveringsbuizen in etchers en MOCVD-reactiecamera's, die de erosie van plasma weerstaan en tegelijkertijd een verontreinigingsvrije transmissie handhaven.
3.Hoogtemperatuur industriële bewaking:
Functie als viewportbuis in smelt- of glasovens (> 1000°C), waardoor een stabiele signaaloverdracht onder extreme omstandigheden wordt gewaarborgd.
4.Medische en wetenschappelijke instrumenten:
Als endoscopische katheters of röntgenleidbuizen in systemen voor synchrotronstraling, waarbij biocompatibiliteit en stralingsstabiliteit worden gecombineerd.
