Sapphire Optisch glas met op maat gemaakte ramen Multi-Form Customization Transmittance >85%

Sapphire Optisch glas met op maat gemaakte ramen Multi-Form Customization Transmittance >85%

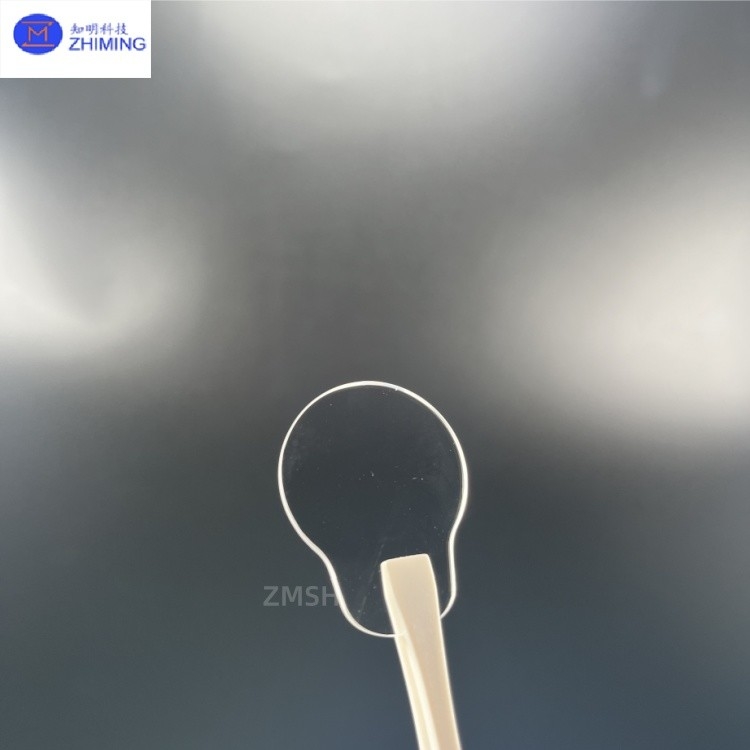

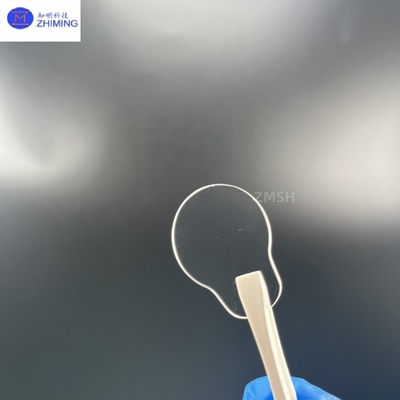

Het op maat gemaakte saffiervenster is een niet-standaard optisch onderdeel dat nauwkeurig is ontworpen uit enkelkristallijn aluminiumoxide (α-Al2O3), speciaal ontworpen voor gespecialiseerde optische systemen.In tegenstelling tot conventionele cirkelvormige of vierkante ramen, kan worden aangepast in complexe geometrieën (polygonaal, ringvormig, D-vormig, enz.)) met behoud van de intrinsieke eigenschappen van saffier - ultrahoge hardheid (Mohs 9) en breed spectrum doorlaatbaarheid (250-5500nm)Deze unieke ontwerpflexibiliteit maakt het een ideale oplossing voor ruimtebeperkte, gespecialiseerde optische paden of niet-standaard interface vereisten, die op grote schaal worden toegepast in high-end lasersystemen,militaire elektro-optica, en nauwkeurige instrumentatie.

Belangrijkste kenmerken





· Aanpasbaarheid aan complexe geometrie:Ondersteunt CNC-bewerkte onregelmatige contouren (hexagonaal, trapeziumvormig, sectorvormig, enz.) met een randtolerantie van ±0,02 mm,een optimale compatibiliteit met niet-standaard optische kamers of interfaces voor apparaten.



· Extreme milieustabiliteit:Erft de superieure eigenschappen van saffier, bestand tegen hoge temperaturen (800°C continu/1800°C kortdurend), bestand tegen zuur/alkali corrosie (pH1-13),en optische stabiliteit behouden onder hevige schokken of deeltjeserosie.



• Uitzonderlijke optische prestaties:Bereikt > 85% doorlaatbaarheid van UV tot midden-IR, met optionele antireflectieve coatings (< 0,5% reflectiviteit bij specifieke golflengten zoals 1064 nm/10,6 μm) om het energieverlies van het lasersysteem te minimaliseren.



• Uitstekende mechanische sterkte:De buigsterkte > 600 MPa maakt het mogelijk om ultradunne structuren (tot 0,2 mm) zonder breuk te verwerken, geschikt voor miniaturiseerde optische modules.





---



Technische parameters







Parameter	Specificatie
Materiële zuiverheid	≥ 99,99% α-Al2O3 enkelkristal
Dichtheid	30,98 g/cm3
Hardheid	Mohs 9 / Knoop 2200 kgf/mm2
Golflengtebereik	250-5500 nm
Overdraagbaarheid	> 85% (zichtbaar-NIR), > 80% (UV-MIR)
Temperatuurbereik	Continu: 800°C, kortdurend: 1800°C

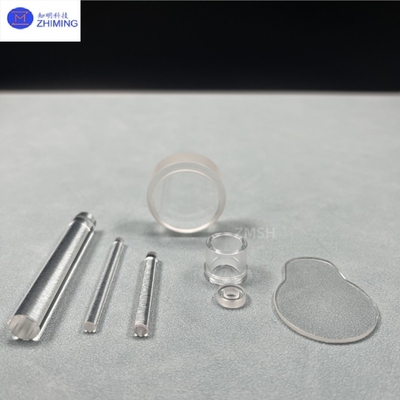

Beschikbare vormen	Polygonaal, ringvormig, D-vormig, sector, enz.
Diktebereik	0.2-20 mm (± 0,01 mm tolerantie)
Ruwheid van het oppervlak	Ra ≤ 5 nm (gepolijst)



Primaire toepassingen

1Speciale laseroptische systemen: dienen als zijpompvensters voor glasvezellasers of als beschermende vensters voor ultrasnelle laserdeflectoren, die zich nauwkeurig aanpassen aan complexe optische paden.

2Defensie en Luchtvaart: wordt gebruikt in onregelmatige radomes van raketzoekers en asymmetrische observatievinden voor luchtgebonden EO-capsules, waardoor aerodynamische profielen worden gebalanceerd met impactweerstand.

3. Halve-geleiderapparatuur: functies als gevormde uitkijkplekken voor etseringsmachines en dunne-film-afzettingssystemen, die bestand zijn tegen plasmakorrosie en tegelijkertijd vervormingvrije waarneming bieden.

4. Medische en wetenschappelijke instrumenten: optimaliseert ruimtegebruik en optische efficiëntie in endoscopische articulerende lenzen en synchrotronstralingstraallijndeflectoren.
