TGV-saffirafels met met laser geboorde micro-vias combineren de superieure eigenschappen van saffirafels (hardheid van Mohs 9, smeltpunt 2040 °C) met precisie-interconnecttechnologie.Verkrijgbaar in 2-6" diameter (uitbreidbaar tot 8")Deze wafers zijn voorzien van 10-500 μm via's (aspectverhoudingen tot 20:1) met <2° conische hoeken en Ra<0,5 μm oppervlakteafwerking, ondersteunend dichtheden van 10-10.000 via's/cm2.en MEMS-toepassingen, bieden ze een batchverwerking van 50 wafers/run, terwijl ze voldoen aan de SEMI M78-normen, met optionele metallisatie (Cu/Ni/Au) voor verbeterde functionaliteit.

Het geavanceerde laserboorproces bereikt een doorvoer van 200-5000 gaten per seconde, terwijl de chemische inertheid van saffieren behouden blijft.het mogelijk maken van betrouwbare microfluïde kanalen en hermetische opto-elektronicaverpakkingenOp maat gemaakte oplossingen omvatten < 5 μm micro-via's en gespecialiseerde oppervlaktebehandelingen voor veeleisende thermische/elektrische prestatievereisten in toepassingen met hoge frequentie en hoge vermogen.

Technische parameters

Belangrijkste kenmerken

-Hoge mechanische sterkte:Mohs hardheid van 9, krasbestendige en corrosiebestendige.

-Superieure thermische stabiliteit:Bestaat bestand tegen extreme temperaturen (> 2000 °C) en vertoont een lage thermische expansie.

-Precieze doorboorpunten:Laser/fotolithografie maakt micromekanische diafragma's met een hoge beeldverhouding mogelijk.

-Optische prestaties:Breedbandtransparantie (80%+ @400-5000 nm) van UV naar IR-golflengten.

-Dielectrische eigenschappen:Uitstekende isolatie (weerstand > 1014 Ω·cm).

Toepassingen

-Verpakking van halfgeleiders:Heterogene integratie-substraat voor 3D-IC's en MEMS-sensoren (bijv. druk-/inertialsensoren).

-Opto-elektronische apparaten:Transparante interposer voor micro-LED's en verticale oppervlakte-emitterende lasers (VCSEL's).

-RF-componenten:5G/mmWave-antenneverpakking (laag dielectriciteitsverlies).

-Biochips:Chemisch inerte transparante laag voor microfluïde chips.

-Sensoren voor extreme omgevingen:Luchtvaart- en diepe-put sensoren.

Bewerkingseffect

Onze geavanceerde TGV-wafers zijn ontworpen om een hoogwaardige metallisatie van microvias mogelijk te maken, waardoor optimale geleidbaarheid en structurele integriteit voor geavanceerde toepassingen worden gewaarborgd.

Wij zijn gespecialiseerd in de productie van TGV-wafers met op maat gemaakte afmetingen en microvia-ontwerpen, die op maat zijn gemaakt om naadloos te integreren met uw voorkeurmetalliseringsprocessen, of het nu gaat om elektroless plating,sputtering, of galvanisatie.

Productenvertoning

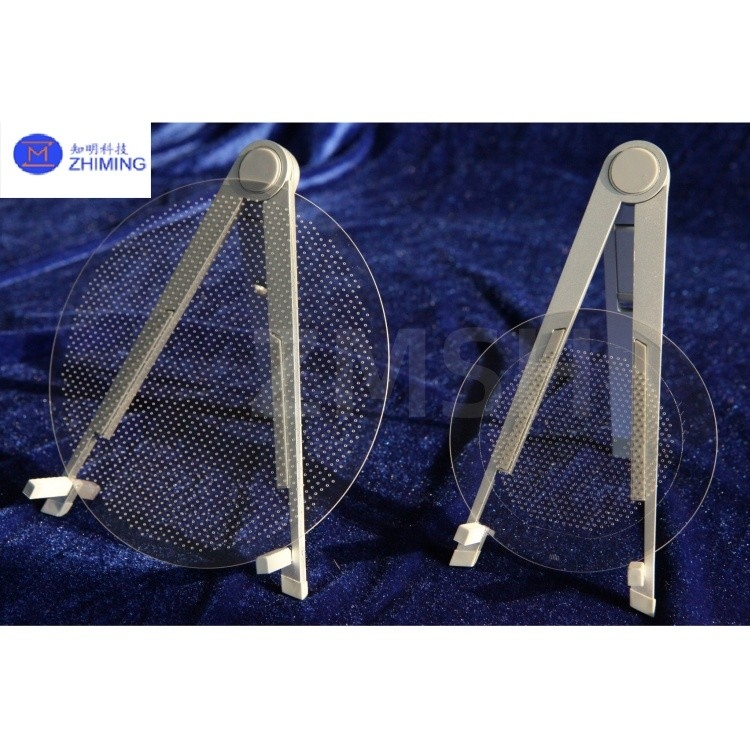

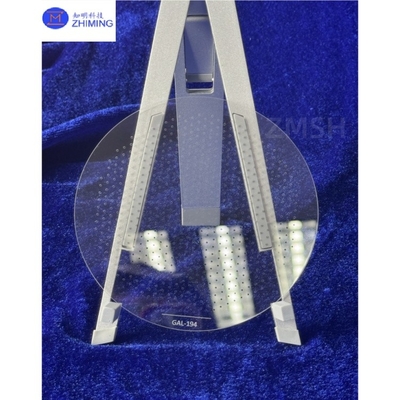

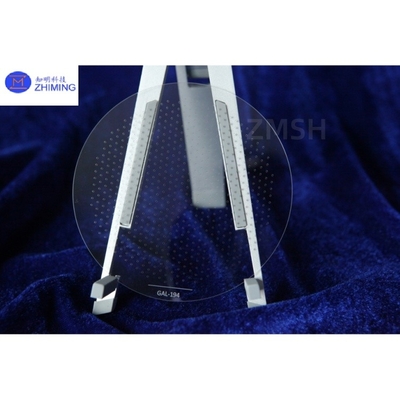

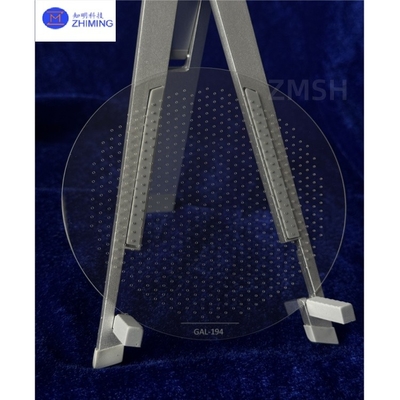

Onze TGV-glaswafers zijn nauwkeurig vervaardigd om een uitzonderlijke oppervlaktekwaliteit te leveren, waardoor ze direct kunnen worden geïntegreerd in uw productie-workflow met minimale naverwerking.Microvia-arrays met een hoge dichtheid zijn gelijkmatig verdeeld om aan de strenge industriële normen te voldoen.

Van concept tot commercialisatie, bieden we agile prototyping en high-volume productiediensten om uw unieke ontwerpvereisten te ondersteunen.Onze flexibele productiecapaciteit zorgt voor een snelle afhandeling zonder afbreuk te doen aan precisie of betrouwbaarheid.
