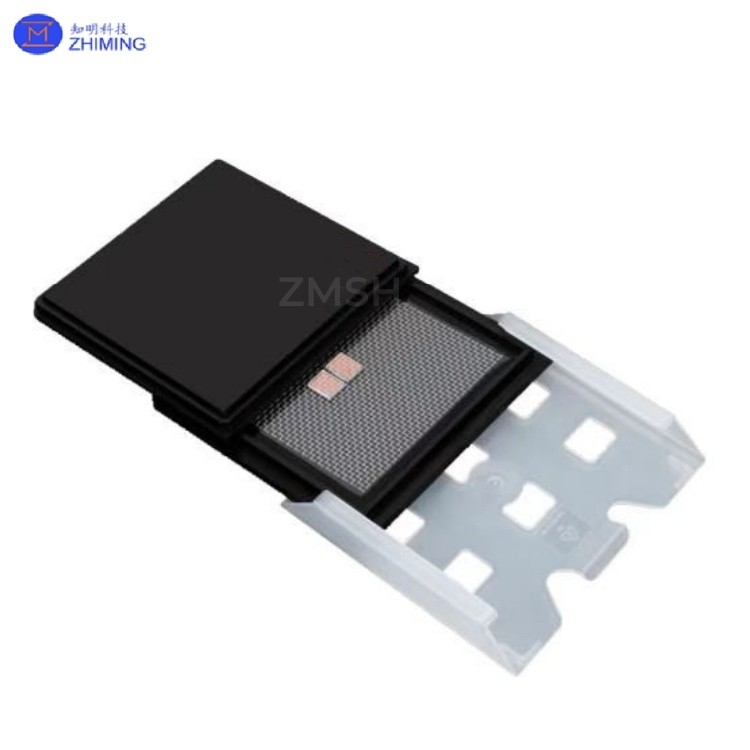

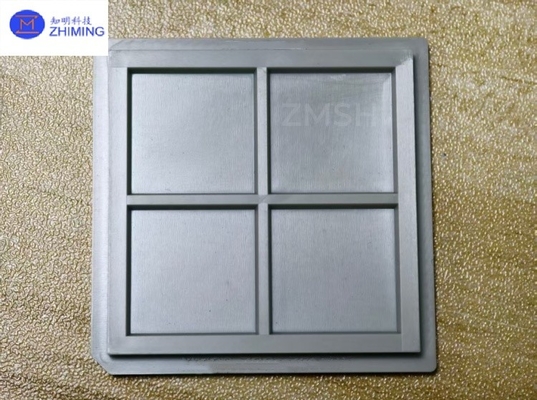

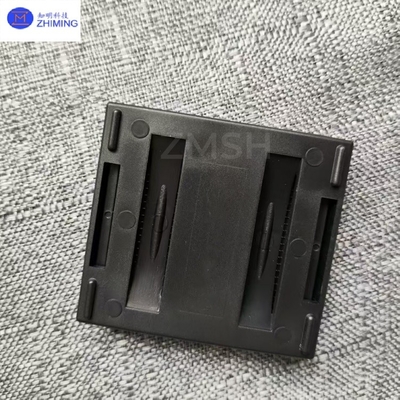

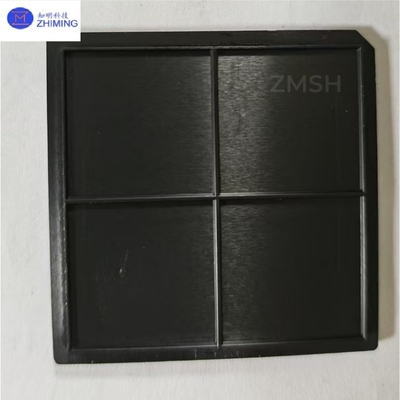

Chipsladen transportdoos Chiplets verpakkingsdoos Zelfabsorberende plastic doos
chipdozen (IC-chipopslagdozen) zijn gespecialiseerde voertuigen voor de veilige opslag, het vervoer en de geautomatiseerde sortering van halfgeleiderchips (dies) of verpakte IC-apparaten,meestal vervaardigd van antistatische kunststoffen (zoals PC)De kernfunctie is het beschermen van de chip tegen mechanische schade, elektrostatische ontlading (ESD) en milieuvervuiling.en wordt veel gebruikt in verpakkingen en testen (OSAT), chip sortering, SMT en terminal elektronische product assemblage.
Technische specificaties
Een chipverpakkingsdoos / IC-opslagdoos is een belangrijk hulpmateriaal om de hoge opbrengst en hoge betrouwbaarheid van halfgeleiderapparaten te garanderen.ZMSH biedt op maat gemaakte opslag- en transportoplossingen voor verpakkingsfabrieken, SMT-fabrikanten en eindgebruikers door middel van nauwkeurig ontwerp en schone productie.
|
Materiaal:
|
PC, ABS, PPS |
|
Oppervlakteweerstand:
|
104~109Ω |
| Partikelcontrole: |
< 0,3 μm |
| Transporttrillingen: |
< 1G@5-500 Hz |
|
Functie:
|
Bescherm de chip tegen mechanische schade |
|
Toepassing:
|
Test van de verpakking, sortering van de chips |
Kenmerkend voorTransportdoos voor het laden van chips
1. antistatische bescherming:
- oppervlakteweerstand 104~109Ω (volgens ANSI/ESD S20.20) om elektrostatische schade aan de gevoelige chip te voorkomen.
** geleidende (< 104Ω) of dissipatieve (106~109Ω) ** materialen zijn beschikbaar.
2Een zeer schoon ontwerp:
- Materiaal met een lage uitgassing dat voorkomt dat organische verontreinigingen zich op het chipoppervlak adsorberen.
- Partikelbeheersing < 0,3 μm om te voldoen aan de vereisten van klasse 1000 clean room.
3Precieze aanpassing van de structuur:
- Ondersteuning van QFN, BGA, CSP, SOT en andere verpakkingsvormen voor een op maat gemaakte holteontwerp.
- schokbestendige dempingsstructuren (bijv. elastische siliconen pakkingen), transporttrillingen < 1G@5-500Hz.
4Automatiseringscompatibiliteit:
- gestandaardiseerde afmetingen (zoals JEDEC-standaardbakken) voor Pick & Place-apparatuur.
- Optioneel RFID/barcode tags voor chip batch traceerbaarheid.
Toepassing vanTransportdoos voor het laden van chips
(1) Pakketonderzoek (OSAT)
Sorting van de matrijzen: na het snijden dragen van de blote matrijzen, samenwerken met de sorteermachine (Handler) voor het testen en sorteren.
Pre-tapen en terugtrekken: om besmetting van de chips of schade door botsingen te voorkomen voordat ze worden verpakt.
(2) SMT-plaatsing en montage
SMT-productielijnvoer: als alternatief voor IC-dragerbanden (TRAYS), geschikt voor kleine batchproductie met meerdere soorten.
Hoogwaardige chipopslag: ESD-tijdelijke opslag voor cpu's, GPU's en geheugenchips.
(3) Vervaardiging van elektronische eindprodukten
Mobiele/automotive-elektronica-modules: beschermen gevoelige apparaten zoals radiofrequentie-chips (RF-IC's) en sensoren (MEMS).
Militair en ruimtevaart: Voldoen aan de vereisten voor een hoge betrouwbaarheid van opslag (zoals -55 ° C tot 125 ° C temperatuurcyclus).
(4) Bijzondere scenario's
Opto-elektronische apparaten: zoals laserdiode (LD), VCSEL chip stofopslag.
Medische elektronica: aseptische verpakkingsoplossingen voor biosensorchips.
