Productdetails
Place of Origin: CHINA
Merknaam: ZMSH
Certificering: rohs
Model Number: Monocrystalline silicon double station square machine
Betalings- en verzendvoorwaarden
Minimum Order Quantity: 1
Prijs: by case
Delivery Time: 5-10months
Payment Terms: T/T
Purpose:: |
Monocrystalline silicon double station square machine |
Equipment size:: |
4800×3020×3660mm(L x W x H) |
Processing material size range:: |
Monocrystalline silicon rod 6/8/12 inch |
Cutting accuracy:: |
±0.05mm |
Surface flatness:: |
Ra≤0.5μm |
Edge breakage control:: |
≤50μm |
Purpose:: |
Monocrystalline silicon double station square machine |
Equipment size:: |
4800×3020×3660mm(L x W x H) |
Processing material size range:: |
Monocrystalline silicon rod 6/8/12 inch |
Cutting accuracy:: |
±0.05mm |
Surface flatness:: |
Ra≤0.5μm |
Edge breakage control:: |
≤50μm |

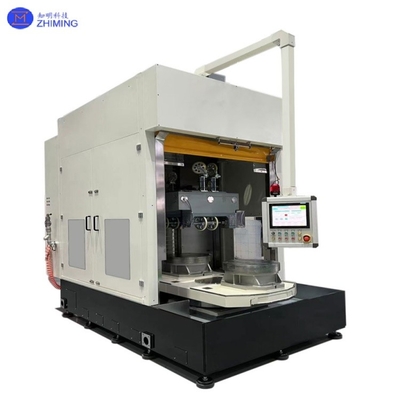

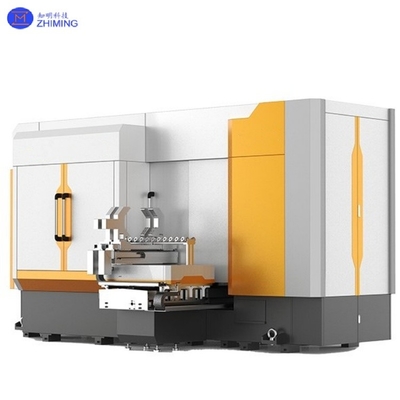

Op het gebied van de verwerking van halfgeleidermaterialen monocrystalline silicon two-root vertical open-mechanism island building is a highly specialized integrated production unit dedicated to precisely cutting cylindrical monocrystalline silicon rods (Ingot) into square or rectangular silicon blocks (Grit or Brick) in preparation for subsequent slicing (such as making silicon wafers)De kernapparatuur is een verticale snijmachine met twee wortels, en het "productie-eiland" verwijst naar het automatische en intelligente verwerkingssysteem dat rondom de apparatuur is gebouwd.
· Verwerkingsvoorwerpen: monokristallijn siliciumstaven (meestal Φ612inch, 1-2 meter lang).
· Kerntaken:Verticaal snijden van vier zijden van een cilindrische siliciumstaaf met een dubbele zaagblaad om een hoogprecisie vierkant/ rechthoekig siliciumblok te vormen (het behoud van de kern en het verminderen van materiaalverspilling).
· Belangrijkste indicatoren: snijnauwkeurigheid (±0,05 mm), oppervlaktevlakheid (Ra≤0,5 μm), randbreukbeheersing (≤50 μm).
Technische parameters
| Naam van de parameter | Indekswaarde |
| Aantal verwerkte barren | 2 stuks per set |
| Verwerkingsbalklengtebereik | 100~950 mm |
| Bewerkingsmargebereik | 166~233 mm |
| Snij snelheid | ≥ 40 mm/min |
| De snelheid van de diamantdraad | 0~35 m/s |
| Diamantendiameter | 0.30 mm of minder |
| Lineair verbruik | 00,06 m/mm of minder |
| Compatibele ronde staafdiameter | Afgeronde vierkante staaf diameter +2mm, Zorg voor het polijsten slaagpercentage |
| Geavanceerde breukbeheersing | Rode rand ≤0,5 mm, geen splintering, hoge kwaliteit van het oppervlak |
| Uniformiteit van de booglengte | Projectiebereik < 1,5 mm, met uitzondering van siliconenstaafvervorming |
| Afmetingen van de machine (eenmalige machine) | 4800 × 3020 × 3660 mm |
| Totaal nominale vermogen | 56 kW |
| Doodgewicht van de apparatuur | 12 t |
Tabel met index van bewerkingsnauwkeurigheid
| Precision item | Tolerantiebereik |
| Tolerantie voor de marge van de vierkante balk | ±0,15 mm |
| Ruimte van de rand van de vierkante balk | ≤ 0,20 mm |
| Hoek aan alle zijden van de vierkante staaf | 90°±0,05° |
| Vlakheid van de vierkante staaf | ≤ 0,15 mm |
| Herhaaldelijk positioneren van de robot | ± 0,05 mm |
Stabiele prestaties:
1Verticaal snijden, siliciumstaaf zelfpositionering;
2. snijkop snijwiel as doos gat geïntegreerde verwerking, hoge precisie, bevorderlijk voor het snijden;
3- Robotvoeding en -positionisatie, betrouwbare en stabiele prestaties, lage onderhoudskosten;
Capaciteit 4 ton (vierkante staaf):
1. hoge snij snelheid: ≥ 40 mm/min stabiele snijvoer:
2. Snij twee siliciumstaven tegelijkertijd;
3.Laad- en lostijd ≤3min.
Lage kosten:

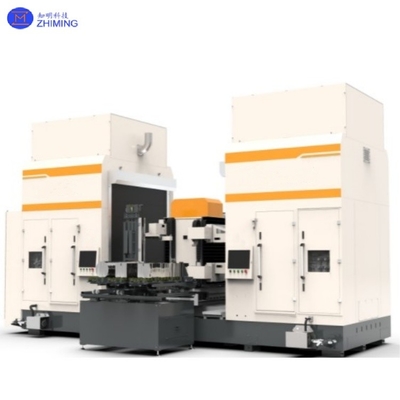

1Een robot kan worden geconfigureerd met 2 hosts, die kunnen worden gevormd in een rechthoekige productie-eiland eenheid, met flexibele configuratie en lage kosten van één machine;
2. Automatisering van werkplaatsen kan gebruikmaken van een grondvervoerstructuur, lage automatiseringskosten.
Hoge precisie:
1. wortelbereik ≤ 0,2 mm;
2De precisie van het laden en lossen van de robot is hoog, de herhaalde positioneringsnauwkeurigheid is ±0,05 mm.
Technische voordelen:
Hoog materiaalverbruik: door het snijpad te optimaliseren, kan de retentieratio van siliciumblokken meer dan 85% bereiken (traditionele methoden zijn slechts 70%-75%).
Verwerking met weinig schade: de diamantendraadzaagtechnologie vermindert microscopische scheuren en verbetert de opbrengst van latere plakken.
Intelligente productie: Ondersteuning van onbemande werking, slechts 1-2 personen per bewakingsdienst.
Ontwikkeling:
Multi-line snijtechnologie: snijden met meerdere diamantenlijnen tegelijkertijd om de efficiëntie te verbeteren.
Digitale tweeling: optimaliseren van snijparameters door virtuele simulatie.
Groene productie: recycling van siliciumpoeder.
1V: Wat is een Twin Vertical Squaring Machine-eiland voor monokristallijn silicium?
A: Het is een geautomatiseerd systeem dat cilindrische monokristallijn siliciumblokken in vierkante/ rechthoekige blokken (bakstenen) snijdt met behulp van dubbele verticale spindels met diamanten draadsagen.hoge nauwkeurigheid (±0.15 mm), dual-ingot-verwerking (2 staven tegelijk) en robotbelasting voor de productie van zonne-/halfgeleiderwafers.
2V: Hoe verbetert een Twin Vertical Squaring Machine de efficiëntie van siliciumverwerking?
A: Het verdubbelt de output door 2 ingots tegelijkertijd te snijden (40mm/min snelheid), vermindert materiaalverspilling (≤ 0,06m/mm draadgebruik) en zorgt voor een hoge nauwkeurigheid (± 0,05° hoekverhouding).Ideaal voor fotovoltaïsche/halfgeleiderfabrieken die snel, goedkope vierkant.
Tag: #Monocrystalline silicium, #Monocrystalline silicium dubbele station vierkant machine, #6/8/12 inch Silicium staaf, #Silicon ingot, #Two position vierkant machine
