Productdetails
Plaats van herkomst: China
Merknaam: ZMSH
Certificering: ROHS
Betalings- en verzendvoorwaarden
Levertijd: 2-4weeks
Payment Terms: T/T
Cavity mode Tolerance: |
Within3% |
Hoogte-modus Uniformiteit: |
<= 1% |
Dopinglevel tolerance: |
Within ±30 % |
Dopingspeil Uniformiteit: |
<= 10% |
PL Wavelength uniformity: |
Std. Dev better than 2nm @inner 140mm |
Thickness uniformity: |
Better than ±3% @inner 140mm |
Mole fraction x tolerance: |
Within ±0.03 |
Mole fraction x Uniformity: |
<= 0.03 |
Cavity mode Tolerance: |
Within3% |
Hoogte-modus Uniformiteit: |
<= 1% |
Dopinglevel tolerance: |
Within ±30 % |
Dopingspeil Uniformiteit: |
<= 10% |
PL Wavelength uniformity: |
Std. Dev better than 2nm @inner 140mm |
Thickness uniformity: |
Better than ±3% @inner 140mm |
Mole fraction x tolerance: |
Within ±0.03 |
Mole fraction x Uniformity: |
<= 0.03 |
N-GaAs substraat VCSEL epiwafer 6 inch GaAs oriëntatie 100 111 golflengte 940nm voor Gigabit Ethernet
N-GaAs-substraat VCSEL epiwafer's korte beschrijving
DeN-GaAs (n-type Gallium Arsenide) substraat VCSEL epiwaferis een kritisch onderdeel dat wordt gebruikt bij de fabricage van Vertical-Cavity Surface-Emitting Lasers (VCSEL's). VCSEL's zijn essentieel in toepassingen zoals snelle optische communicatie, 3D-detectie en LIDAR. De wafer is gebouwd op een N-type GaAs-substraat, dat uitstekende elektrische geleiding en een geschikte basis biedt voor epitaxiale laaggroei.
Epitaxiale lagen, doorgaans samengesteld uit verschillende samengestelde halfgeleiders, worden op het substraat gekweekt om het actieve gebied van de laser te vormen. Deze structuur maakt verticale emissie van licht mogelijk, wat een hoge efficiëntie en eenvoudige integratie in arrays biedt. De wafer ondersteunt doorgaans emissie bij golflengten zoals850 nm of 940 nm, ideaal voor toepassingen in glasvezelcommunicatie en 3D-detectie.
N-GaAs-substraten biedenlage defectdichtheid, essentieel voor apparaten met hoge prestaties, en kanhoge temperatuur verwerking. De mechanische stabiliteit en thermische geleidbaarheid maken het geschikt voor toepassingen met een hoog vermogen en hoge snelheid. Deze wafer wordt veel gebruikt indatacentra,consumentenelektronica(bijvoorbeeld gezichtsherkenning in smartphones) enautomobielsystemenzoals LIDAR, vanwege zijnkosteneffectiefEnschaalbaarproductie.
Structuur van N-GaAs-substraat VCSEL epiwafer
Gegevensblad van N-GaAs-substraat VCSEL epiwafer(ZMSH VCSEL EPIWAFER.pdf)

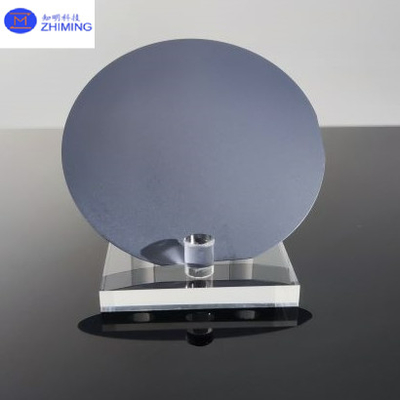

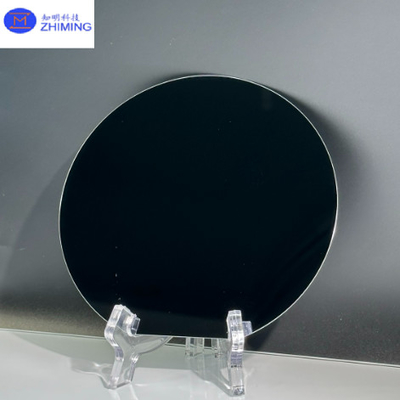

N-GaAs substraat VCSEL epiwafer's foto
Toepassing van N-GaAs-substraat VCSEL epiwafer
DeN-GaAs-substraat VCSEL epiwaferwordt veel gebruikt in verschillende hightechtoepassingen vanwege de efficiënte verticale lichtemissie, schaalbaarheid en prestatievoordelen. Belangrijke toepassingsgebieden zijn:
Optische communicatie:
3D-detectie:
LIDAR (Lichtdetectie en afstandsbepaling):
Lasermuizen en printers:
Medische en industriële sensoren:
Deze toepassingen benadrukken de veelzijdigheid en het belang van N-GaAs-substraat-VCSEL's in de moderne technologie.
Eigenschappen van N-GaAs-substraat VCSEL epiwafer
DeN-GaAs-substraat VCSEL epiwaferbezit verschillende belangrijke eigenschappen die het ideaal maken voor geavanceerde opto-elektronische toepassingen, met name in hogesnelheidscommunicatie- en sensortechnologieën. Belangrijke eigenschappen zijn onder meer:
Hoge elektrische geleidbaarheid:
Lage defectdichtheid:
Hoge thermische geleidbaarheid:
Golflengte-afstembaarheid:
Verticale emissie:
Schaalbaarheid:
Temperatuurstabiliteit:
Deze eigenschappen maken de N-GaAs VCSEL epiwafer ideaal voor toepassingen die snelle, efficiënte en betrouwbare opto-elektronische prestaties vereisen.
N-GaAs-substraat VCSEL epiwafer in ZMSH
DeN-GaAs (n-type Gallium Arsenide) substraat VCSEL epiwaferis een essentieel onderdeel voor de productie van VCSEL's, die veel worden gebruikt inoptische communicatie,3D-detectie, EnLIDARDe wafer is gebouwd op N-GaAs en biedt uitstekendeelektrische geleidbaarheiden een stevig fundament voor het laten groeien van epitaxiale lagen, wat een hoge efficiëntie verticale lichtemissie mogelijk maakt bij golflengten zoals850nmEn940nm.
ZMSHlevert deze hoogwaardige wafers en garandeert de productbetrouwbaarheid door geavanceerde testmethoden zoalsPL-toewijzing,FP-mapping, EnHoltemodusanalyse. Deze tests helpen een lage defectdichtheid te behouden en zorgen voor de uniformiteit van de wafers, essentieel voor toepassingen met hoge prestaties. ZMSH biedt ook wafers met verschillendegolflengtenen configuraties, zoals940 nm enkelvoudige VCSEL's, die tegemoetkomen aan uiteenlopende industriële behoeften.
Dankzij de gedetailleerde kwaliteitscontrole en schaalbaarheid van ZMSH zijn deze wafers ideaal voor toepassingen indatacentra,consumentenelektronica(bijvoorbeeld gezichtsherkenning) enautomobielsystemen, voorzien vankosteneffectiefEnbetrouwbaaroplossingen.
