Technische introductie

Op het gebied van geavanceerde verpakkingen wordt Through-Glass Via (TGV) door de halfgeleiderindustrie algemeen beschouwd als een belangrijke technologie voor de volgende generatie 3D-integratie.voornamelijk vanwege het brede toepassingsspectrumTGV kan worden toegepast op gebieden als optische communicatie, RF-frontends, optische systemen, geavanceerde MEMS-verpakkingen, consumentenelektronica en medische apparaten.Zowel op basis van silicium als op basis van glas via metallisatietechnologieën zijn opkomende verticale verbindingstechnologieën die worden toegepast in vacuümverpakkingen op waferniveau, die een nieuwe technische aanpak biedt voor het bereiken van de kortste en kleinste chip-op-chip-afstanden met uitstekende elektrische, thermische en mechanische eigenschappen.

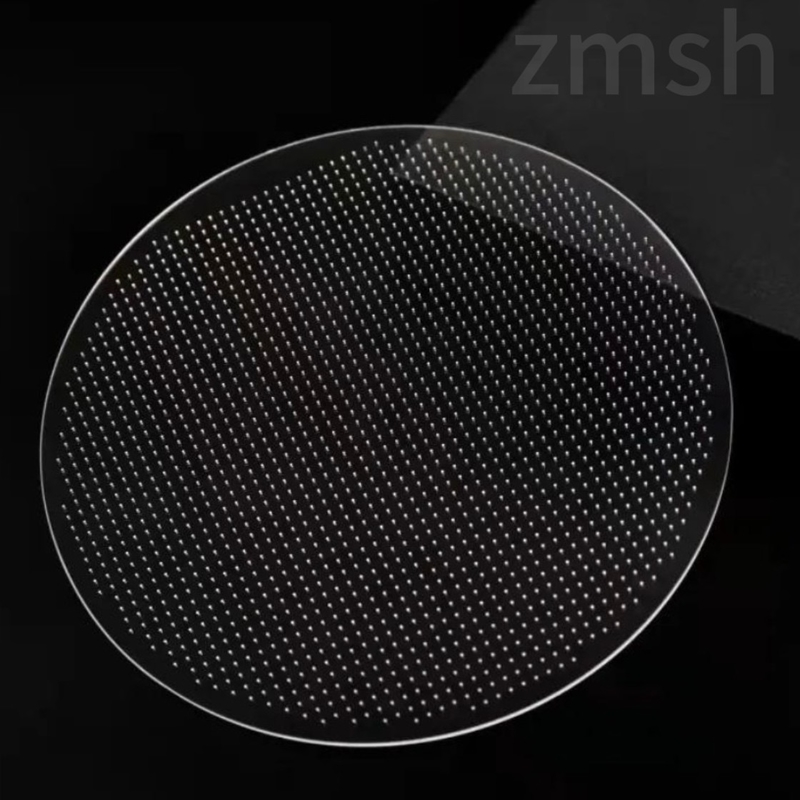

Met de TGV-technologie kunnen zeer kleine en geïntegreerde elektronische componenten met hoge prestaties worden vervaardigd.slimme glassubstratenGlassubstraten die TGV ondersteunen, kunnen glas en metaal integreren in één wafer.

TGV is gemaakt van hoogwaardig borosilicaatglas en gesmolten kwarts.het biedt een zeer betrouwbare verpakkingsoplossing.

Redistributielaag (RDL) technologie kan circuits op glassubstraten vormen door processen zoals zaadlaagsputtering, fotolithografie en semi-additieve galvanisering, waardoor TGV wordt verbonden.Deze technologie biedt een laagverlies-output voor chip-to-package-interconnecties en kost minder dan traditionele op silicium gebaseerde interposers.

Bovendien heeft TGV zelf voordelen als laag substraatverlies, hoge dichtheid, snelle respons en lage verwerkingskosten.,Morimaru Electronics beschikt momenteel over een volledige set van hoge beeldverhouding (7:1) via vulprocessen en R&D-mogelijkheden,met inbegrip van lasermodificatie, natte etsen, sputtering van de zaadlaag met een hoge dekking, door/blind via metalen vulling en CMP-planarisatie.

Materiaalparameter

Materiaal voordeel

Door glas (TGV) technologie maakt gebruik van verschillende soorten glasmaterialen, zoals kwartsglas en borosilicaatglas, elk met unieke voordelen.Kwartsglas wordt zeer gewaardeerd vanwege zijn uitzonderlijke optische transparantie, waardoor het geschikt is voor opto-elektronische toepassingen, en zijn sterke thermische stabiliteit, die de fysische en chemische stabiliteit behoudt, zelfs bij zeer hoge temperaturen,ideaal voor verwerkingsomgevingen bij hoge temperaturenHet heeft tevens een lage thermische uitbreidingscoëfficiënt, die minimale dimensionale veranderingen met temperatuurschommelingen garandeert, wat gunstig is voor precisieproductie.kwartsglas is chemisch stabiel tegen de meeste stoffenHet product heeft een hoge mechanische sterkte, waardoor het geschikt is voor omgevingen die een hoge duurzaamheid en slijtvastheid vereisen.Borosilicaatglas is kosteneffectiever dan kwartsglas, met een goedkoper productieproces, waardoor het een economische keuze is. It offers good thermal stability sufficient for most electronic packaging needs and a moderate thermal expansion coefficient that maintains enough dimensional stability for environments with mild temperature changesBorosilicaatglas is relatief makkelijker te verwerken en te vormen, geschikt voor complexe elektronische onderdelen en heeft een goede chemische stabiliteit.met een vermogen van niet meer dan 50 WDe keuze tussen deze twee soorten glasmaterialen hangt af van de toepassingsvereisten en de kosteneffectiviteit.Kwartsglas is beter geschikt voor high-end toepassingen die extreem hoge optische prestaties vereisen, thermische stabiliteit of chemische stabiliteit, zoals in de lucht- en ruimtevaart en militaire velden, terwijl borosilicaatglas een meer economische optie is,met een vermogen van meer dan 10 W,, vooral wanneer kosten en vervaardigbaarheid de voornaamste overwegingen zijn.

Hoofdtoepassingsscenario's van TGV

1.Geïntegreerde passieve 3D-componenten op glasbasis

2. ingebouwde glazen basis ventilator uit het pakket

3. TGV geïntegreerde antenne

4. Verpakking op systeemniveau op basis van meerlagig glas

Naarmate de halfgeleiderindustrie zich ontwikkelt, worden de voordelen van Through-Glass Via (TGV) steeds vaker erkend door bedrijfsinsiders.TGV wordt hoofdzakelijk toegepast op gebieden zoals RF front-endsDe groei van de TGV-markt in China is veel hoger dan het wereldgemiddelde.Met toekomstige overheidssteun en initiatieven van de halfgeleiderindustrieDe vooruitzichten voor de ontwikkeling van de TGV-markt zijn vol van oneindig potentieel.

Evenzo wordt de TGV-markt geconfronteerd met uitdagingen, aangezien de kern van high-end apparatuur en de chemische oplossingen voor koperen interconnecties nog steeds worden gedomineerd door geavanceerde buitenlandse bedrijven.Tijdens de industrialisatie van de TGV-marktIn het kader van het programma voor de ontwikkeling van de interne markt zullen de nationale industrieën voor de productie van apparatuur en materialen aanzienlijke kansen opdoen.

Aangezien de technologische industrie zich steeds meer inzet voor betere computermogelijkheden, wagen zich steeds meer halfgeleidergiganten op het gebied van heterogene integratie.Deze technologie omvat meerdere chipletten in één pakket door middel van interne interconnectmethodenGlassubstraten, die door hun unieke mechanische, fysische en optische eigenschappen worden bevoordeeld, maken meer transistorverbindingen binnen één pakket mogelijk en bieden snellere signaaloverdrachtsnelheden.Voor chiparchitecten, betekent dit de mogelijkheid om meer chips in een pakket te integreren, waardoor prestaties, dichtheid en flexibiliteit worden verbeterd, terwijl tegelijkertijd kosten en energieverbruik worden verminderd.Vergeleken met andere substratenBovendien vertonen glassubstraten uitstekende thermische prestaties en fysieke stabiliteit.en zijn beter bestand tegen hoge temperaturen.
