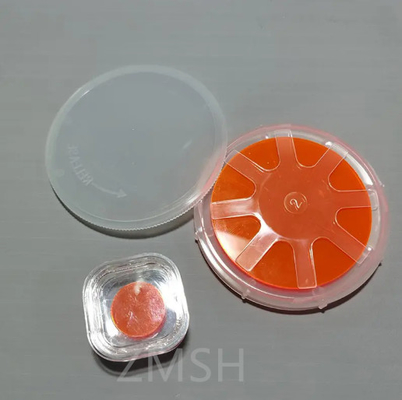

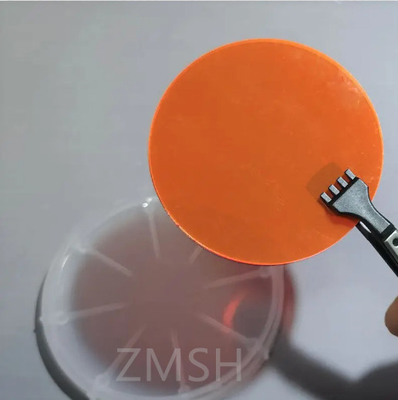

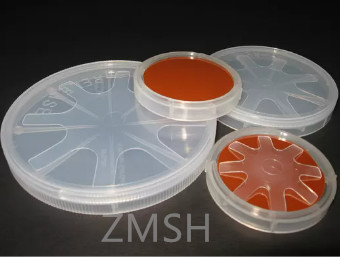

2 "S Doped GaP halfgeleider EPI Wafer N Type P Type 250um 300um Lichtdioden

2 ̊ S Dopped GaP halfgeleider EPI Wafer N Type P Type 250um 300um lichtdioden

Beschrijving:

Galliumfosfide (GaP) is een verbinding van groep III-V. Het uiterlijk is oranje-rood transparant kristal.groene en oranje lichtdioden met een lage tot gemiddelde helderheidDe levensduur is korter bij hoge stromen en de levensduur is ook zeer gevoelig voor temperatuur.Galliumfosfide (GaP) is een anorganische verbinding en een halfgeleider met een indirecte energiegap van 2.26eV (300K). Het polycristallijn materiaal is lichtoranje. Galliumfosfide is geurloos en lost niet op in water. Om een halfgeleider van het N-type te worden, moet zwavel of tellurium worden gedopeerd.en om een P-type halfgeleider te makenZink moet gedrogeerd zijn.

Kenmerken:

Halveringsmateriaal Galliumfosfide (Gap) is samengesteld uit gallium (Ga) en fosfor (P) die bij kamertemperatuur worden gesynthetiseerd uit een halfgeleider van de groep iii-v.de hogere zuiverheid is oranje-rode transparante vaste stofGalliumfosfide is een belangrijk materiaal voor de vervaardiging van halfgeleiderapparaten die zichtbaar licht uitzenden, voornamelijk gebruikt voor de vervaardiging van rechtstellers, transistors, lichtgeleiders,met een vermogen van niet meer dan 10 WGalliumfosfide en galliumarsenide zijn halfgeleiders met elektroluminescerende eigenschappen en vormen de zogenaamde halfgeleiders van de derde generatie na germanium en silicium.Gallium arsenide LED heeft een hoge kwantum efficiëntie, compacte en eenvoudige apparaatstructuur, hoge mechanische sterkte en lange levensduur, en kan worden gebruikt in "optische telefoon".

Parameters:

Toepassing:

Indiumfosfide (InP) is een III ~ V verbinding met sphalerite kristalstructuur, roosterconstante van 5,87 × 10-10 m, bandgap van 1,34 eV, en mobiliteit van 3000 ~ 4500 cm2 / (V.S) bij kamertemperatuur.InP-kristallen hebben vele voordelen, zoals hoge verzadigde elektronendrift snelheid, sterke stralingsweerstand, goede thermische geleidbaarheid en hoge foto-elektrische conversie-efficiëntie, en worden veel gebruikt in optische communicatie,apparaten voor millimetergolven met hoge frequentieIn de toekomst zal de vraag naar componenten de toepassingen van 5G-communicatie met elkaar verbinden.elektronica voor de automobielindustrie en optische communicatie met de kenmerken van hoge snelheidDe tweede en derde generatie van samengestelde halfgeleiders zullen naar verwachting de wet van Moore van silicium halfgeleiders doorbreken.

Andere producten:

GaAs-wafers:

FAQ's;

Wat is de merknaam vanS Dopped GaP?

A: De merknaam vanS Dopped GaPis ZMSH.

V: Wat is de certificering vanS Dopped GaP?

A: De certificering vanS Dopped GaPis ROHS.

V: Waar is de plaats van oorsprong vanS Dopped GaP?

A: De plaats van oorsprong vanS Dopped GaPis China.

V: Wat is het MOQ vanS Dopped GaP op een keer?

A: Het MOQ vanS Dopped GaPis 25 stuks tegelijk.
