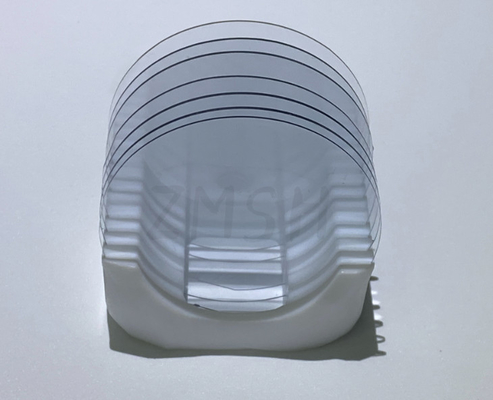

10x10mm het substraatmonocline van het Galliumoxyde structuur
  • 10x10mm het substraatmonocline van het Galliumoxyde structuur

10x10mm het substraatmonocline van het Galliumoxyde structuur

Plaats van herkomst CHINA
Merknaam zmsh
Certificering ROHS
Modelnummer 6INCH GaAs wafeltje
Productdetails
Materiaal:
Monokristalgaas
Industrie:
semicondutorwafeltje voor LD of geleid
Toepassing:
het halfgeleidersubstraat, leidde spaander, optisch glasvenster, apparatensubstraten
Methode:
CZ
Grootte:
2inch~6inch
Dikte:
0.425mm
oppervlakte:
geëtst cmp/
gesmeerd:
Si-gesmeerd
MOQ:
10PCS
rang:
onderzoekrang/proefrang
Hoog licht:

P Type GaAs Wafeltjes

,

N Type GaAs Wafeltjes

,

Galliumarsenide Wafeltje 2inch

Productomschrijving

10x10mm het substraatmonocline van het Galliumoxyde structuur


------------------------------------------------------------------------------------------------------------------------------

Het het oxydekristal van het evenwichtstoestandgallium heeft een monoclinalstructuur met twee splijtenvliegtuigen (100) en (001). Wat betreft het de groeiproces, is het de groeiproces van het (100) kristallijne het oxydekristal van het fasegallium gemakkelijker te groeien, terwijl het de groeiproces van het (001) kristal uiterst hoge procesbeheersing vereist. In dezelfde verwerkingsomstandigheden, zijn de oppervlaktekwaliteit en de opbrengst van de (001) oppervlakte beter, en de (100) oppervlakte wordt gemakkelijk gespleten en gebroken, makend het moeilijk om de efficiënte en hoge verwerking van de oppervlaktekwaliteit te bereiken. Van de toepassingskant, is het belangrijkste (001) het galliumoxyde van de kristalfase geschikter voor het gebruik van de apparaten van de machtshalfgeleider, zodat is het moeilijk om de groei van het belangrijkste (001) kristal van het het galliumoxyde van de kristalfase te controleren, maar het heeft grote industriële waarde, of het heeft niet het de groeiproces van het grote oxyde van het de fasegallium van het grootte hoofd (001) kristal, zal de kant van de de markttoepassing van het galliumoxyde uiterst moeilijk zijn om het proces te bevorderen.



Toepassing: De brede materialen van de bandgaphalfgeleider


Alvorens galliumoxyde (Ga2O3) te introduceren, laat me een andere termijn voorleggen: brede de halfgeleidermaterialen van het bandhiaat.

De breedte van het bandhiaat is een belangrijke kenmerkende parameter van halfgeleider. Volgens de verschillende bandstructuur van halfgeleidermaterialen, kunnen de halfgeleidermaterialen in twee types worden verdeeld: breed bandhiaat en narrowband hiaat. Als de breedte van het bandhiaat van het halfgeleidermateriaal minder dan 2.3eV is, wordt het genoemd een narrowband hiaathalfgeleider. Als de breedte van het bandhiaat van het halfgeleidermateriaal groter dan of gelijk aan 2.3eV is, wordt het genoemd een wide-band hiaathalfgeleider. Groter de bandgapbreedte van een halfgeleidermateriaal, grotere die moet de energie voor zijn elektronen aan overgang aan de geleidingsband wordt vereist, en zo hoger de temperatuur en het voltage het materiaal, d.w.z., minder gemakkelijk kan weerstaan het een leider worden.

De brede de halfgeleidermaterialen van het bandhiaat zijn zeer geschikt voor de productie van stralingsweerstand, hoge frequentie, hoge macht en high-density geïntegreerde elektronische apparaten, die goede stralingsweerstand en chemische stabiliteit, de hoog verzadigd snelheid van de elektronenafwijking en warmtegeleidingsvermogen, uitstekende elektrische eigenschappen en andere kenmerken hebben. De laatste jaren, hebben de snel ontwikkelende brede de halfgeleidermaterialen van het bandhiaat brede toepassingsvooruitzichten op halfgeleiderverlichting, een nieuwe generatie van mobiel communicatiemiddel, slim net, de doorgang van het hoge snelheidsspoor, nieuwe energievoertuigen, de elektronika van de consument en andere gebieden, en de belangrijkste nieuwe materialen gemoeten worden ondersteunend de ontwikkeling van informatie, energie, vervoer, nationale defensie en andere industrieën. Het verwante technologieonderzoek en de ontwikkeling van breed-Gap halfgeleidermaterialen worden een nieuw strategisch hoogland in de globale halfgeleiderindustrie.


Specificatiedetail

Richtlijn 100 100 100
Het smeren UID Mg Fe
elektroparameter
1×1017~3×1018cm-3
≥1010Ω·cm
≥1010Ω·cm
arcsec
≤150 ≤150 ≤150
dislocatiedichtheid <1×105 cm2 <1×105 cm2 <1×105 cm2






ONGEVEER ONZE ZMKJ

ZMKJ bepaalt van in de stad van Shanghai de plaats, die de beste stad van China is, en onze fabriek wordt opgericht
in Wuxi specialiseert de stad zich in 2014.We in de verwerking van een verscheidenheid van materialen in wafeltjes, substraten
en custiomized optisch die glas parts.components wijd in elektronika, optica wordt gebruikt,
opto-elektronica en veel andere gebieden. Wij hebben ook nauw met binnenlands velen samengewerkt
en de overzee universiteiten, onderzoeksinstellingen en bedrijven, verstrekken aangepaste producten
en de diensten voor hun R&D-projecten.



Verpakking – Logistcs
Worldhawk betreft elk detailleert van het pakket, antistatisch schoonmaken, schoktherapie.
Volgens de hoeveelheid en de vorm van het product, zullen wij een verschillend verpakkingsprocédé nemen!

FAQ –
Q: Wat u kunt logistiek en kosten leveren?
(1) wij keuren FOB DHL, Fedex, TNT, UPS, EMS, SF en door goed
 en betaal voorwaarde van 50%-storting, 50% vóór levering.

Q: Wat is de levertijd?
Voor inventaris: de levering is 5 werkdagen na orde.
Voor aangepaste producten: de levering is 2 of 3 werkweken na orde.


Q: Wat is MOQ?
(1) voor inventaris, is MOQ 5pcs.
(2) voor aangepaste producten, is MOQ 10pcs-30pcs.
Q: Hebt u inspectierapport voor materiaal?
Wij kunnen detailrapport voor onze producten leveren.
