MPCVD-Methode Polytype Diamond Substrate Wafers For GaN Epitaxial
  • MPCVD-Methode Polytype Diamond Substrate Wafers For GaN Epitaxial
  • MPCVD-Methode Polytype Diamond Substrate Wafers For GaN Epitaxial
  • MPCVD-Methode Polytype Diamond Substrate Wafers For GaN Epitaxial
  • MPCVD-Methode Polytype Diamond Substrate Wafers For GaN Epitaxial
  • MPCVD-Methode Polytype Diamond Substrate Wafers For GaN Epitaxial

MPCVD-Methode Polytype Diamond Substrate Wafers For GaN Epitaxial

Plaats van herkomst China
Merknaam ZMSH
Certificering ROHS
Modelnummer diamant substraat
Productdetails
Materiaal:
Diamant heatsink
Dikte:
0 ~ 1 mm
Grootte:
~2inch
Warmtegeleidingsvermogen:
>1200W/m.k
Ra:
<1nm
Voordeel1:
Hoge thermische geleidbaarheid
Voordeel:
Corrosieweerstand
Hardheid:
81 ± 18 GPa
Hoog licht:

Polytype Diamond Substrate Wafers

,

MPCVD Diamond Substrate Wafers

,

GaN Epitaxial Gallium Nitride Wafer

Productomschrijving



customzied de wafeltjes van GaN& Diamond Heat Sink van de groottempcvd methode voor Thermisch beheersgebied

MPCVD-het substraatwafeltjes van de methode polytype Diamant voor epitaxial GaN



De diamant heeft breed bandhiaat, hoog warmtegeleidingsvermogen, de hoge sterkte van het analysegebied, hoge dragermobiliteit, weerstand op hoge temperatuur, zure en alkaliweerstand, corrosieweerstand, stralingsweerstand en andere superieure eigenschappen
De hoge macht, hoge frequentie, gebieden op hoge temperatuur speelt een belangrijke rol, en als één van de het beloven brede de halfgeleidermaterialen van het bandhiaat beschouwd.

Voordelen van Diamant
• Hoogste kamertemperatuur warmtegeleidingsvermogen van om het even welk materiaal (tot 2000W/m.k) • Oppervlakteruwheid en hoge vlakheid van de groeioppervlakte •<1nm can="" be="" achieved=""> Elektroisolatie • Uiterst lichtgewicht
• Hoge mechanische sterkte • • Chemische inertie en lage giftigheid
• Brede waaier van beschikbare dikten • Brede waaier van diamantoplossingen plakkend


De diamant is een super materiaal van de hittedissipatie met uitstekende prestaties:
• De diamant heeft het hoogste warmtegeleidingsvermogen van om het even welk materiaal bij kamertemperatuur. En de hitte is de belangrijke reden van elektronische productmislukking.



Volgens statistieken, zal de temperatuur van de werkende verbinding Lage 10 ° C kan het apparatenleven verdubbelen laten vallen. Het warmtegeleidingsvermogen van diamant is 3 tot 3 hoger dan dat van gemeenschappelijke thermische beheersmaterialen (zoals koper, siliciumcarbide en aluminiumnitride)
10 keer. Tegelijkertijd, heeft de diamant de voordelen van lichtgewicht, elektroisolatie, mechanische sterkte, lage giftigheid en de lage diëlektrische constante, die diamant maakt, het is een uitstekende keus van de materialen van de hittedissipatie.


• Geef volledig spel aan de inherente thermische die prestaties van diamant, die gemakkelijk het probleem „van de hittedissipatie“ door elektronische macht, machtsapparaten onder ogen oplossen zullen wordt gezien oplossen zullen, enz.

Voor het volume, verbeter betrouwbaarheid en verbeter machtsdichtheid. Zodra het „thermische“ probleem wordt opgelost, zal de halfgeleider ook beduidend verbeterd worden door de prestaties van thermisch beheer effectief te verbeteren,
De levensduur en het vermogen van het apparaat, tegelijkertijd, drukken zeer de bedrijfskosten.



Ons Productenvoordeel
 1.International belangrijk het malen en het oppoetsen vermogen, het bereiken oppervlakteruwheid van de groeioppervlakte Ra < 1nm
Het samengestelde deposito is een efficiënte en nauwkeurige het machinaal bewerken methode voor oppervlakte van het diamant de atoomdieniveau bij plasma het bijgestane malen en het oppoetsen wordt gebaseerd. Voor het substraat van de 2 duimdiamant, kan de oppervlakte worden ruw gemaakt
De ruwheid wordt verminderd van tientallen micrometers aan minder dan 1nm. Deze technologie heeft hoge verwijderingsefficiency, kan atoomniveau vlakke oppervlakte verkrijgen, en veroorzaakt geen suboppervlakte.
Oppervlakteschade. Momenteel, slechts hebben een paar fabrikanten diamant super vlakslijpen en oppoetsend aan Ra < 1nm, en de chemische samenstelling heeft het internationale belangrijke niveau bereikt.


2.Ultra hoog warmtegeleidingsvermogen, T C: 1000-2000 W/m.K
Wanneer het warmtegeleidingsvermogen om 1000~2000 W/m K wordt vereist te zijn, is de diamant heatsink verkozen en slechts facultatieve het heatsinkmateriaal. Samengesteld SMT kan volgens klantenvereisten worden bepaald
Momenteel, zijn drie standaardproducten gelanceerd: TC1200, TC 1500 EN TC 1800.



3. Verleen de aangepaste diensten zoals dikte, grootte en vorm
De dikte van de samengestelde gedeponeerde diamant heatsink kan zich van 200 tot 1000 microns uitstrekken, en de diameter kan 125 mm in de eerste helft van 2022 bereiken. Wij hebben laser knipsel en het oppoetsen mogelijkheden om klanten geometrische vorm, oppervlaktevlakheid en lage ruwheid, evenals de metalliseringsdiensten aan te bieden die aan hun specifieke vereisten voldoen.



Typische Toepassingen

Algemene eigenschappen van diamant

De belangrijkste eigenschappen van CVDdiamond zijn

✔Unsurpassed hardheid

✔Extremely hoog warmtegeleidingsvermogen

(>1800W/mK, vijf keer dat van koper)

✔Broad band optische transparantie

✔Extremely chemisch inert:

Beïnvloed niet door om het even welk zuur of andere chemische producten

✔Graphitization slechts bij zeer hightemperatures

(T >700℃ in zuurstof het bevatten

en 1500 in een inerte atmosfeer)



Toepassing: GaN op de diamantgroei; Halfgeleiderlaser; Radar; Optische module; quantum gegevensverwerking; GaNhemt apparaat;



Diamond Thermal Management-oplossingen

✔Thermal die geleidingsvermogen wordt gemaakt om zowel prestaties als kostenvereisten aan te passen

✔Custom grootte en vormen voor uw specifieke oplossing

✔Optical transparantie wanneer nodig

✔Means om doeltreffendheid en stapelprestaties te kwantificeren plakkend

Het Detail van de groottespecificatie


MPCVD-Methode Polytype Diamond Substrate Wafers For GaN Epitaxial 0

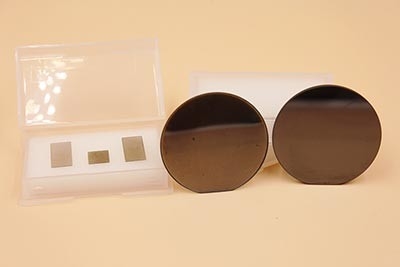

De producten tonen

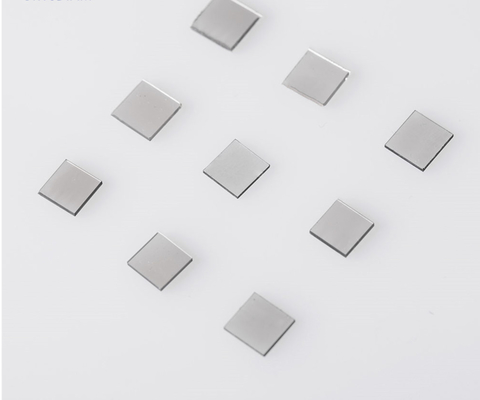

MPCVD-Methode Polytype Diamond Substrate Wafers For GaN Epitaxial 1

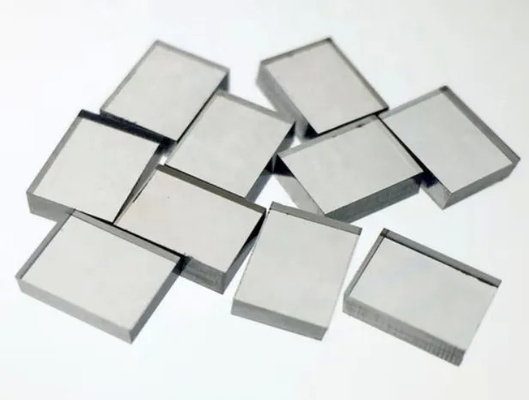

MPCVD-Methode Polytype Diamond Substrate Wafers For GaN Epitaxial 2
