Productdetails
Plaats van herkomst: China
Merknaam: zmsh
Certificering: ROHS
Modelnummer: GaN-op-sic
Betalings- en verzendvoorwaarden
Min. bestelaantal: 1pcs
Prijs: by case

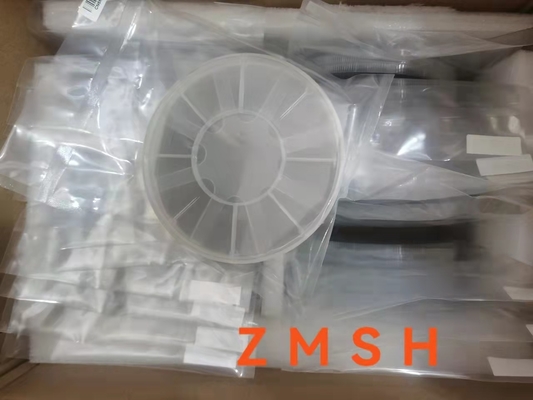

Verpakking Details: het enige wafeltjegeval in 100 sorteert schoonmakende ruimte
Levertijd: 2-4weeks
Betalingscondities: L/C, T/T
Levering vermogen: 10PCS/month
Materiaal: |
GaN-op-sic |
de industrie: |
Halfgeleiderwafeltje, leiden |
toepassing: |
halfgeleiderapparaat, LD-wafeltje, LEIDEN wafeltje, ontdekkingsreizigerdetector, laser, |
Type: |
epi wafeltjes |
Aangepast: |
O.K. |
Grootte: |
gemeenschappelijke 2inchx0.35mmt |
Dikte: |
350±50um |
Laag: |
1-25UM |
Dislocatiedichtheid: |
<1e7cm-2> |
Materiaal: |
GaN-op-sic |
de industrie: |
Halfgeleiderwafeltje, leiden |
toepassing: |
halfgeleiderapparaat, LD-wafeltje, LEIDEN wafeltje, ontdekkingsreizigerdetector, laser, |
Type: |
epi wafeltjes |
Aangepast: |
O.K. |
Grootte: |
gemeenschappelijke 2inchx0.35mmt |
Dikte: |
350±50um |
Laag: |
1-25UM |
Dislocatiedichtheid: |
<1e7cm-2> |

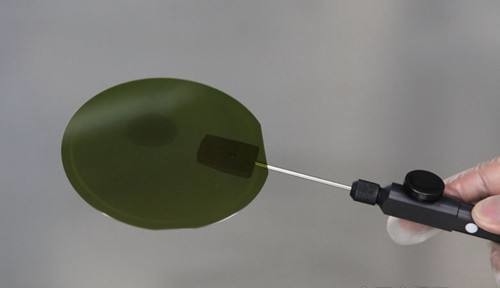

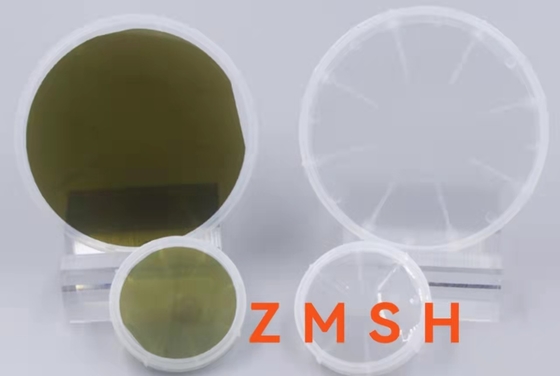

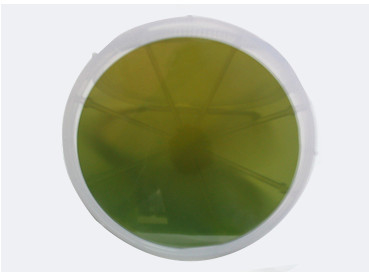

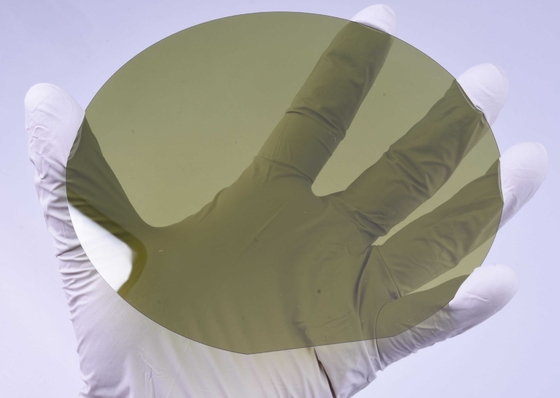

van de laagwafeltjes van 4inch 6inch gaN-op-sic EPI de laagwafeltjes van gaN-op-Si EPI
Ongeveer gaN-op-sic introduceert de Eigenschap gaN-op-GaN
GaN epitaxial wafeltje: Volgens de verschillende substraten, is het hoofdzakelijk verdeeld in vier types: GaN-op-Si, gaN-op-sic, gaN-op-Saffier, en gaN-op-GaN.
GaN-op-Si: De huidige opbrengst van de de industrieproductie is laag, maar er is een reusachtig potentieel voor kostenvermindering: omdat Si het materiaal van het rijpste, zonder gebreken, en laag-kostensubstraat is; tegelijkertijd, kan Si aan 8 duimwafeltje worden uitgebreid fabs, de eenheidsproductiekost verminderen, zodat de wafeltjekosten slechts één percent van dat van sic baseren zijn; het groeipercentage van Si is 200 tot 300 keer dat van het sic kristalmateriaal, en het overeenkomstige fab materiaalwaardevermindering en energieverbruikverschil in kosten, enz.-worden epitaxial wafeltjes van gaN-op-Si hoofdzakelijk gebruikt in de vervaardiging van machts elektronische apparaten, en de technische tendens moet epitaxy technologie optimaliseren op grote schaal.
GaN-op-sic: Sic combinerend het uitstekende warmtegeleidingsvermogen van met de hoge machtsdichtheid en de mogelijkheden met beperkte verliezen van GaN, is het een geschikt materiaal voor rf. Sic beperkt door het substraat, is de huidige grootte nog beperkt tot 4 duim en 6 duim, en 8 duim is niet bevorderd. De gan-op-sic epitaxial wafeltjes worden hoofdzakelijk gebruikt om de apparaten van de microgolfradiofrequentie te vervaardigen.
GaN-op-saffier: Hoofdzakelijk gebruikt in de LEIDENE markt, is de heersende stromingsgrootte 4 duim, en het marktaandeel GaN-LEIDENE spaanders op saffiersubstraten heeft meer dan 90% bereikt.
GaN-op-GaN: De belangrijkste toepassingsmarkt die van GaN homogene substraten gebruiken is blauwe/groene lasers, die op laservertoning, laseropslag, laserverlichting en andere gebieden worden gebruikt.
Het ontwerp van het GaNapparaat en productie: De GaNapparaten zijn verdeeld in radiofrequentieapparaten en machts elektronische apparaten. De producten van het radiofrequentieapparaat omvatten PA, LNA, schakelaars, MMICs, enz., die aan basisstationsatelliet, radar en andere markten georiënteerd zijn; producten van het machts omvatten de elektronische apparaat SBD, normaal-van FET. , Normaal-op FET, Cascode-FET en andere producten voor het draadloze laden, machtsschakelaar, envelop het volgen, omschakelaar, convertor en andere markten.
Volgens het proces, is het verdeeld in twee categorieën: HEMT, HBT-radiofrequentieproces en SBD, PowerFET-proces van het machts het elektronische apparaat.
Toepassingen
Specificaties voor Substraten gaN-op-GaN voor Elke Rang
|
4-6“ GaN op-sic |
Punt | Type: N-type SIC |
Afmetingengrootte | Ф 100.0mm ± 0.5mm |
Dikte van Substraat | 350 ± 30 µm |
Richtlijn van Substraat | 4°off-c-As (0001) |
Pools | DSP |
Ra | <0> |
Epilyaerstructuur | 0.5um pGaN/20um iGaN/2um nGaN/FS-GaN |
Epi thickness/STD | 1~25um/<3> |
Ruwheid | <0> |
Discolationdichtheid | <1x107cm-2> |
pGaN Dragerconcentratie | >1e17cm-3; |
iGaN Dragerconcentratie | > 1e17cm-3; |
nGaN Dragerconcentratie | >1e17cm-3; |
Bruikbaar gebied | Niveau P >90%; R level>80%: Dlevel>70% (rand en macrotekortenuitsluiting) |
Onze diensten
1. Verkoopt de fabrieks directe vervaardiging en.
2. Snel, nauwkeurige citaten.
3. Antwoord op u binnen 24 werkuren.
4. ODM: Het aangepaste ontwerp is beschikbaar.
5. Snelheid en kostbare levering.
FAQ
Q: Zijn er om het even welk voorraad of standaardproduct?
A: Ja, gemeenschappelijke grootte als like2inch 0.3mm standaardgrootte altijd in voorraden.
Q: Hoe ongeveer het steekproevenbeleid?
A: droevig, maar stel voor u één of andere 10x10mm grootterug voor test kunt kopen ten eerste.
Q: Als ik een orde nu plaats, hoe lang zou het zijn alvorens ik levering kreeg?
A: de standaardgrootte in voorraad in 1weeks kan na betaling worden uitgedrukt.
en onze betalingstermijn is 50%-storting en linker vóór levering.
