2 duim DSP die Enig Crystal Gallium Nitride Wafer Free GaN Substrates bevinden zich
  • 2 duim DSP die Enig Crystal Gallium Nitride Wafer Free GaN Substrates bevinden zich
  • 2 duim DSP die Enig Crystal Gallium Nitride Wafer Free GaN Substrates bevinden zich
  • 2 duim DSP die Enig Crystal Gallium Nitride Wafer Free GaN Substrates bevinden zich

2 duim DSP die Enig Crystal Gallium Nitride Wafer Free GaN Substrates bevinden zich

Plaats van herkomst China
Merknaam zmsh
Certificering ROHS
Modelnummer HEMT gaN-op-GaN
Productdetails
Materiaal:
Epi van het GaN enige kristal wafeltje
Industrie:
Halfgeleiderwafeltje, leiden, HEMT
Toepassing:
halfgeleiderapparaat, LD-wafeltje, LEIDEN wafeltje, ontdekkingsreizigerdetector, laser,
Type:
vrij-stading n-Type GaN
Aangepast:
O.K.
Grootte:
gemeenschappelijke 2inchx0.35mmt
Dikte:
400±50um
Laag:
2-5um
Dragerdichtheid:
6E12-2E13;
Hoog licht:

Het vrije Bevindende Substraat van het Galliumnitride

,

Het Wafeltje van DSP EPI

,

Enig Crystal Gallium Wafer

Productomschrijving



De Blauwgroene micro-Geleide epi wafeltjes van B2inch gaN-op-GaN op free-standing GaN-substraten

SSP gaN-op-GaN van 2inch DSP Blauwe HEMT wafeltjes op free-standing GaN-substraten



Ongeveer introduceert de Eigenschap gaN-op-GaN

De verticale GaN-machtsapparaten hebben het potentieel om de industrie van het machtsapparaat, vooral in toepassingen met hoogspanningsvereisten, zoals verticale GaN-apparaten boven 600 V. te hervormen Afhankelijk van de fysische eigenschappen van het materiaal, GaN-hebben de apparaten lagere op-weerstand bij een bepaald analysevoltage dan traditionele op silicium-gebaseerde machtsapparaten en het te voorschijn komen zuivere de machtsapparaten van het siliciumcarbide. De horizontale GaN-machtsapparaten, d.w.z. gaN-op-Silicium hoge mobiliteitstransistors (HEMTs), concurreren met siliciumapparaten in de zwakstroommarkt, en GaN is superieur, wat ook de superioriteit van GaN-materialen bewijst.
De verticale GaN-machtsapparaten zouden met zuivere de machtsapparaten van het siliciumcarbide in de markt met hoog voltage moeten concurreren. In de eerste twee jaar, sic hebben de apparaten een bepaald marktaandeel in de toepassingsmarkt met hoog voltage bereikt, en sommige bedrijven hebben productie van 6 duim en 8 duim sic uitgebreid. In tegenstelling, zijn de verticale GaN-apparaten nog niet in de handel verkrijgbaar, en zeer weinig leveranciers kunnen de wafeltjes 4 duim van diametergan kweken. Verhogen van de levering van GaN-wafeltjes de van uitstekende kwaliteit is kritiek aan de ontwikkeling van verticale GaN-apparaten.
De machtsapparaten met hoog voltage die van galliumnitride hebben worden gemaakt drie potentiële voordelen:
1. Onder een bepaald analysevoltage, is de theoretische op-weerstand een kleinere grootteorde. Daarom wordt minder macht verloren in voorwaartse bias en het energierendement is hoger.

Ten tweede, onder het bepaalde analysevoltage en de op-weerstand, is de grootte van het vervaardigde apparaat kleiner. Kleiner de apparatengrootte, kunnen de meer apparaten van één enkel wafeltje worden gemaakt, dat de kosten drukt. Bovendien vereisen de meeste toepassingen kleinere spaanders.
3. Het galliumnitride heeft een voordeel in de maximum werkende frequentie van het apparaat, en de frequentie wordt bepaald door de materiële eigenschappen en het apparatenontwerp. Gewoonlijk die is de hoogste frequentie van siliciumcarbide over 1MHz of minder, terwijl de machtsapparaten van galliumnitride bij hogere frequenties, zoals tientallen van Mhz kunnen worden gemaakt werken. Werken bij hogere frequenties is voordelig voor het verminderen van de grootte van passieve componenten, daardoor drukkend de grootte, het gewicht en de kosten van de machtsomschakelingsregeling.
De verticale GaN-apparaten zijn nog in het onderzoek en ontwikkelingsstadium, en de industrie heeft nog niet een consensus inzake de structuur van het optimale verticale de machtsapparaat van GaN bereikt. De drie structuren van het heersende stromingsapparaat omvatten de Huidige Transistor van het Openings Verticale Elektron (CAVET), het Effect van het Geulgebied Transistor (Geulfet) en het Effect van het Vingebied Transistor (Vinfet). Alle apparatenstructuren bevatten een lage n-Gesmeerde laag als afwijkingslaag. Deze laag is zeer belangrijk omdat de dikte van de afwijkingslaag het analysevoltage van het apparaat bepaalt. Bovendien speelt de elektronenconcentratie een rol in het bereiken van de theoretische laagste op-weerstand. belangrijke rol.



Specificaties voor Substraten gaN-op-GaN voor Elke Rang





Substraten


free-standing (Si-Gesmeerd) n-Type GaN
Punt de Blauwgroene micro-Geleide epi wafeltjes van 2inch gaN-op-GaN
Afmetingengrootte Ф 50.0mm ± 0.3mm
Dikte van Substraat 400 ± 30 µm
Richtlijn van SubstraatC-as (0001) naar m-As 0.55± 0.15°
PoolsSSP of DSP




Epilyaerstructuurw/o SiNx GLB GaN cap/Al (15~30%) GaN (binnen (17%))AlNbarrier/1nm AlN tussenlaag GaN Channel /C-doped GaN
Epi thickness/STD 2~4.5um GaN Buffer layer/1nm AlN spacer/15-30nm (aangewezen 21nm) voor AlGaN 4-10 (6preferred) voor de laag van de de Zondepassivering van InAlN/2nm u-GaN GLB layer/0~30nm (3preferred)
AFM RMS <0>
Dragerdichtheid6E12~2E13;
Zaalmobiliteit 1300-2200 cm2V-1s-1;
Zijbvf voor 4um GaN: C, Lgd=15um (macht) >600@1uA /mm;
Rs (ohm/Sq) 200-450

Particels (>20um) <5pcs>
Bruikbaar gebied

Niveau P >90%; R level>80%: Dlevel>70% (rand en macrotekortenuitsluiting)

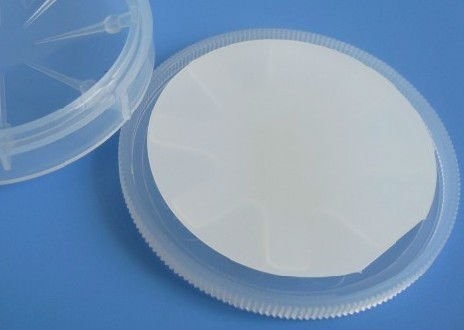

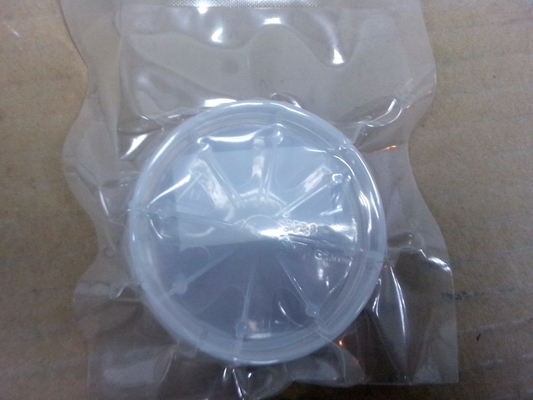

2 duim DSP die Enig Crystal Gallium Nitride Wafer Free GaN Substrates bevinden zich 02 duim DSP die Enig Crystal Gallium Nitride Wafer Free GaN Substrates bevinden zich 1

  • Toepassingen
  • - Diverse led's: witte leiden, violette leiden, ultraviolette leiden, blauwe leiden
  • - Milieuopsporing
  • Substraten voor epitaxial groei door MOCVD enz.
  • - Laserdioden: violette LD, groene LD voor ultra kleine projectoren.
  • - Machts elektronische apparaten
  • - Hoge frequentie elektronische apparaten
  • De Vertoning van de laserprojectie, Machtsapparaat, enz.
  • Datumopslag
  • Energy-efficient verlichting
  • Hoog rendement Elektronische apparaten
  • Nieuwe de waterstoftechnologie van energiesolor
  • Lichtbron terahertz band

Onze diensten

1. Verkoopt de fabrieks directe vervaardiging en.

2. Snel, nauwkeurige citaten.

3. Antwoord op u binnen 24 werkuren.

4. ODM: Het aangepaste ontwerp is beschikbaar.



5. Snelheid en kostbare levering.



FAQ

Q: Zijn er om het even welk voorraad of standaardproduct?

A: Ja, gemeenschappelijke grootte als like2inch 0.3mm standaardgrootte altijd in voorraden.



Q: Hoe ongeveer het steekproevenbeleid?

A: droevig, maar stel voor u één of andere 10x10mm grootterug voor test kunt kopen ten eerste.



Q: Als ik een orde nu plaats, hoe lang zou het zijn alvorens ik levering kreeg?

A: de standaardgrootte in voorraad in 1weeks kan na betaling worden uitgedrukt.

 en onze betalingstermijn is 50%-storting en linker vóór levering.

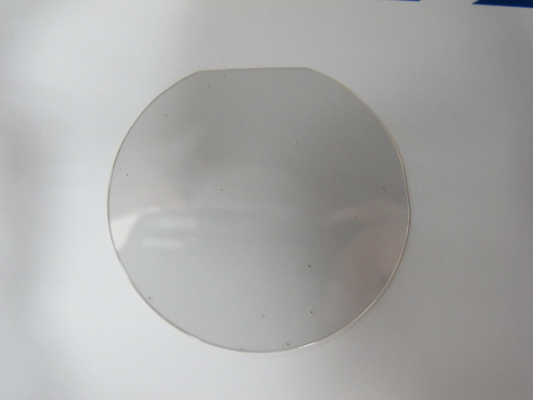

2 duim DSP die Enig Crystal Gallium Nitride Wafer Free GaN Substrates bevinden zich 2
