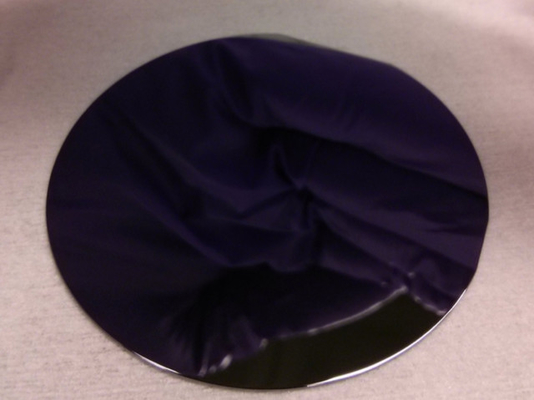

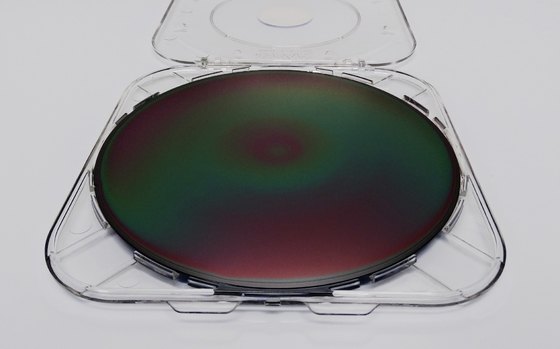

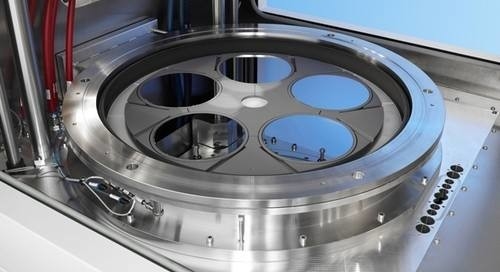

300mm het Wafeltje gaN-op-Silicium van het Galliumnitride voor Machts Micro- leiden

8 inch 12 inch 6 inch GAN-ON-SI EPI-WAFERS

8 inch 100mm 150mm 200mm 300mm GAN-ON-SI EPI-WAFERS voor energietoepassing

GaN-epitaxiale wafer (GaN-EPI op silicium)
Galliumnitride (GaN) wordt veel gebruikt in energieapparaten en blauwe lichtemitterende dioden vanwege zijn grote energiegap.

Inleiding
Er is een toenemende behoefte aan energiebesparing en vooruitgang op het gebied van informatie- en communicatiesystemen.We hebben een breedband semiconductor substraat ontwikkeld met galliumnitride (GaN) als het volgende generatie semiconductor materiaal.
Concept: door eenkristallige dunne GaN-films op siliciumsubstraten te kweken, kunnen we grote, goedkope halfgeleidersubstraten produceren voor apparaten van de volgende generatie

.
Doelstelling: voor huishoudelijke apparaten: schakelaars en omvormers met afbraakspanningen in de honderden; voor basisstations voor mobiele telefoons: transistors met een hoog vermogen en een hoge frequentie.
Voordelen: onze siliciumsubstraten zijn goedkoper om GaN te kweken dan andere siliciumcarbide- of saffiersubstraten, en we kunnen GaN-apparaten aanbieden die zijn afgestemd op de behoeften van de klant.

Glossarium
breedbandgap
Band gap refers to the energy field formed by the band structure in a crystal that does not contain electrons (semiconductor materials with a band gap larger than silicon are often referred to as wide band gap semiconductors). breedbandmateriaal met een goede optische transparantie en een hoge elektrische breukspanning

Heterojunctie
In het halfgeleiderveld worden in het algemeen relatief dunne films van halfgeleidermaterialen met verschillende samenstellingen op elkaar gestapeld.Bij gemengde kristallenHet is een zeer belangrijk onderdeel van het onderzoek naar het effect van het gebruik van de elektronen op de werking van het systeem.

Productspecificatie

Posten Waarden/Reikwijdte

Substraat Si

Waferdiameter 100 mm, 150 mm, 200 mm, 300 mm

Epi-laagdikte 2-7 μm

Waferboog < 30 μm, typisch

Oppervlakte morfologie RMS < 0,5 nm in 5×5 μm2

Barrière AlXGa1-XN, 0

Cap-laag In-situ SiN of GaN (D-modus); p-GaN (E-modus)

2DEG-dichtheid > 9E12/cm2 (20nm Al0,25GaN, 150mm)

Elektronenmobiliteit > 1800 cm2 /Vs (20nm Al0.25GaN, 150mm)

We zijn toegewijd aan het leveren van hoogwaardige GaN-epiwafers voor Power Electronic, RF en Micro-LED-toepassingen.

Geschiedenis • Opgericht in 2012 als zuivere epi-gieterij van GaN-wafers

Technologie • Gepatenteerde technologie met betrekking tot substraattechniek, bufferontwerp, actief gebied

optimalisatie voor hoogwaardige, platte en scheurvrije epi-structuren.

• Alle kerntechnische teamleden hebben meer dan 10 jaar ervaring in GaN

Capaciteit

• 3.300 m2 schoonkamer van klasse 1000

• 200k stuks/jaar voor 150 mm GaN-epiwafers

Producten

Verscheidenheid

• GaN-on-Si (tot 300 mm)

• GaN-on-SiC (tot 150 mm)

• GaN-op-HR_Si (tot 200 mm)

• GaN-on-Sapphire (tot 150 mm)

• GaN-op-GaN

IP & Kwaliteit • ~400 ingediende octrooien in China, de VS, Japan enz.

met > 100 toegekend

• Licentie van 80 octrooien van imec

• ISO9001:2015-certificaat voor ontwerp en

productie van GaN epi-materiaal

Vragen:

V: Wat is uw MOQ?

A: (1) Voor voorraad is de MOQ 1pcs.

(2) Voor op maat gemaakte producten bedraagt de MOQ 5 stuks.

V: Hoe gaat het met de verzending en de kosten?

A:(1) Wij accepteren DHL, Fedex, EMS etc.

(2) Als je een eigen express account hebt, is dat geweldig. Zo niet, kunnen we je helpen ze te verzenden.

De vracht is in overeenstemming met de feitelijke afrekening.

V: Wat is de levertijd?

Voor de voorraad: de levering is 5 werkdagen nadat u de bestelling heeft geplaatst.

Voor op maat gemaakte producten: de levering is 2 of 3 weken nadat u de bestelling heeft geplaatst.

V: Heeft u standaardproducten?

A: Onze standaard producten in voorraad. zoals 4 inch 0.65mm,0.5mm gepolijste wafer.

V: Hoe moet ik betalen?

A:50% aanbetaling, achtergelaten vóór levering T/T,

V: Kan ik de producten aanpassen op basis van mijn behoefte?

A: Ja, we kunnen het materiaal, de specificaties en de optische coating voor uw optische

onderdelen op basis van uw behoeften.
