Toepassingen:
• De laserspectroscopie
• LIDARs
• Middellaser
Ti meta-Photonics: saffier
• Gegroeid door Thermische Uitwisselingsmethode
• De waarde van cijfer van Verdienste (FOM): 150-350
• Absorptiecoëfficiënt: 0.3~3.5cm-1
• Maximale Grootte: dia150mm
Prouction van het douaneontwerp (speciale het smeren concentratie, vorm, het met een laag bedekken) is beschikbaar
Eigenschappen:
• Beste materialen voor de generatie van de ultrashorimpuls
• Melodieuze waaier van 600-1100nm
• Hoge aanwinst
• Door de flitslampen van de shorimpuls zou kunnen worden gepompt
• Goede fysieke en optische propertiesProperties van Ti: saffier
• De saffier (monocrystalline Al2O3) heeft een uitstekend warmtegeleidingsvermogen, dat thermische gevolgen zelfs voor hoge laserbevoegdheden en intensiteit vermindert.
Parameters van materialen
echnical parameters: |
|
||||||||||||||
Specificaties: | Kan aangepaste richtlijn en grootte zijn. | ||||||||||||||
Norm die verpakt: | schone ruimte 1000, schone zak 100 of enige doos verpakking |
Chemische Formule | Ti3+: Al2O3 |
Kristalstructuur | Hexagonaal |
Roosterconstanten | a=4.758, c=12.991 |
Dichtheid | 3.98 g/cm3 |
Smeltpunt | 2040℃ |
Mohshardheid | 9 |
Thermische Uitbreiding | 8.4 x 10-6/℃ |
Warmtegeleidingsvermogen | 52 W/m/K |
Specifieke Hitte | 0,42 J/g/K |
Laseractie | 4-vlak Vibronic |
Fluorescentieleven | 3.2μs bij 300K |
Stemmende Waaier | 660nm ~ 1050nm |
Absorptiewaaier | 400nm ~ 600nm |
Emissiepiek | 795 NM |
Absorptiepiek | 488 NM |
R.i. | 1.76 bij 800nm |
Piekdwarsdoorsnede | 3.4 x 10-19cm2 |
Materialen |
Ti3+: Al2O3 | |
Concentraties | (0.05~0.35) wt%Ti2O3 | |
Richtlijn | A-as, c-As binnen 3° | |
Beëindigenconfiguratie | vlakke/vlakke of Brewster/Brewster-einden | |
Absorptie Coefficence | 0,5~6.0cm-1 | |
Cijfer van Verdienste | 100~300 | |
Deklagen | De standaarddeklaag is BBAR met R < 5=""> |

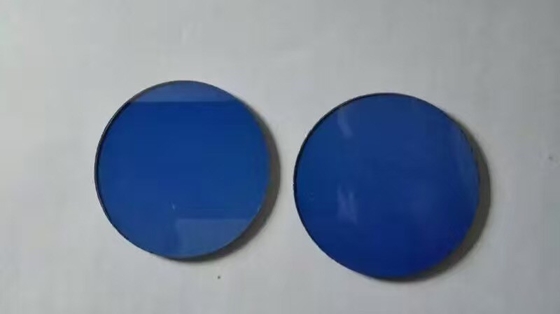

De specificatie van de beeldensteekproef
Rang: optische rang zonder bel,
grootte: (beeldengrootte) dia10mml-bal, dia50.8x1.0mmt, (o.k. dia1~100mm)
Richtlijn: C (0001) ±0.5°,
oppervlakte: opgepoetst/omwikkeld één van beide o.k.
kleurenrang: (beeld) block5#, baar 2#,
Specificatie van opticainstrumenten gesmeerde saffier
Bezit | Waarde |
Richtlijntolerantie | < 1=""> |
Dikte/Diametertolerantie | ±0.03 mm |
Oppervlaktevlakheid | <2> |
Golffrontvervorming | <> |
Oppervlaktekwaliteit | 40/20 |
Parallel | 30 ″ |
Loodrecht | 15 ′ |
Duidelijke Opening | >90% |
Chammfer | <0> |
Maximumafmetingen | dia 120mmx 100mmL |
