Gedetailleerde productomschrijving
Materiaal: GaN enig kristal industrie: Halfgeleiderwafeltje, leiden
Toepassing: halfgeleiderapparaat, LD-wafeltje, LEIDEN wafeltje, ontdekkingsreizigerdetector, laser, Type: de V.N. smeerden semi type
Op maat: O.K. Maat: 2inch of aangepast klein
Dikte: 330um
Markeren:

gan substraat

,

gan malplaatje

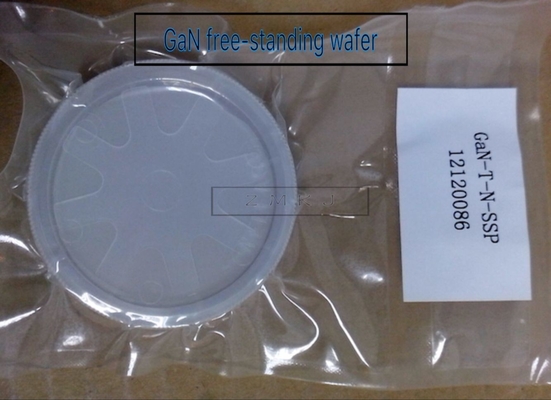

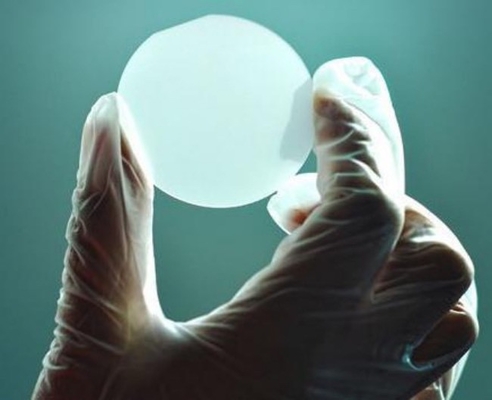

van het de methodegallium van 2inch HVPE het wafeltje van het Nitridegan, vrije bevindende GaN-substraten voor LD, 10x10mm de spaanders van groottegan, het wafeltje van HVPE GaN

Ongeveer GaN-introduceert de Eigenschap

De groeiende vraag naar hoge snelheid, op hoge temperatuur en hoge macht-behandelende mogelijkheden heeft gemaakt

de halfgeleiderindustrie heroverweegt de keus van materialen die als halfgeleiders worden gebruikt. Bijvoorbeeld,

aangezien diverse snellere en kleinere gegevensverwerkingsapparaten zich voordoen, het gebruik van silicium het moeilijk maakt om de Wet van Moore te ondersteunen. Maar ook in machtselektronika, zodat GaN wordt het halfgeleiderwafeltje gekweekt uit voor de behoefte.

wegens zijn unieke kenmerken (hoog maximum huidig, hoog analysevoltage, en hoge omschakelingsfrequentie), is het Galliumnitride GaN het unieke materiaal van keus om energieproblemen van de toekomst op te lossen. Hebben de GaN gebaseerde systemen hogere machtsefficiency, waarbij machtsverliezen, schakelaar bij hogere frequentie worden verminderd, waarbij grootte en gewicht worden verminderd.

De GaNtechnologie wordt gebruikt in talrijke high-power toepassingen zoals industriële, van de consument en servervoedingen, zonne, AC aandrijving en UPS-omschakelaars, en hybride en elektrische auto's. Voorts

GaN is ideaal gezien geschikt voor rf-toepassingen zoals cellulaire basisstations, radar en kabeltelevisie

infrastructuur in de voorzien van een netwerk, ruimte en defensiesectoren, dankzij zijn hoge analysesterkte,

cijfer met geringe geluidssterkte en hoge lineariteit.

2“ GaN-Substraten
Punt GaN-FS-n GaN-FS-Si
Afmetingen Ф 50.8mm ± 1mm
De Dichtheid van het Marcotekort Een niveau ≤ 2 cm-2
B Niveau > 2 cm-2
Dikte 330 ± 25 µm
Richtlijn C-as (0001) ± 0.5°
Vlakke richtlijn (1-100) ± 0.5°, 16,0 ± 1.0mm
Secundaire Vlakke Richtlijn (11-20) ± 3°, 8,0 ± 1.0mm
TTV (Totale Diktevariatie) ≤15 µm
BOOG ≤20 µm
Geleidingstype N-type Semi-Insulating
Weerstandsvermogen (300K) < 0=""> >106 Ω·cm
Dislocatiedichtheid Minder dan 5x106 cm-2
Bruikbare Oppervlakte > 90%
Het oppoetsen Vooroppervlakte: Ra < 0="">
Achteroppervlakte: Fijne grond
Pakket Verpakt in een klasse 100 schoon ruimtemilieu, in enige wafeltjecontainers, onder een stikstofatmosfeer.

Undoped Semi - het Isolerende Wafeltje HVPE van het Galliumnitride en Malplaatjetype 0

Toepassingen

  1. - Diverse led's: witte leiden, violette leiden, ultraviolette leiden, blauwe leiden
  2. - Laserdioden: violette LD, groene LD voor ultra kleine projectoren.
  3. - Machts elektronische apparaten
  4. - Hoge frequentie elektronische apparaten
  5. - Milieuopsporing
  6. ■ Gebruik
  7. Substraten voor epitaxial groei door MOCVD enz.
