Plaats van herkomst | China |
Merknaam | zmkj |
Modelnummer | stap-001 |

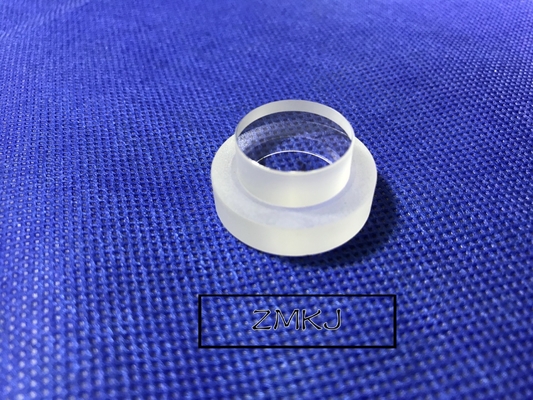

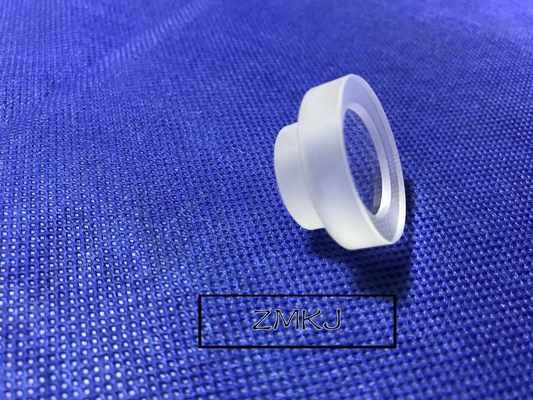

De enig kristalsaffier bezit een unieke combinatie uitstekende optische, fysieke en chemische eigenschappen. Hardst van de oxydekristallen, saffier behoudt zijn met hoge weerstand bij hoge temperaturen, heeft goede thermische eigenschappen en uitstekende transparantie. Het is chemisch bestand tegen gemeenschappelijk zuren en alkali bij temperaturen tot 1000 °C evenals tegen HF onder 300 °C. Deze eigenschappen moedigen zijn breed gebruik in vijandige milieu's aan waar de optische transmissie in de waaier van het vacuümultraviolet aan dichtbijgelegen infrared wordt vereist. De saffier is anisotroop hexagonaal kristal. Zijn eigenschappen hangen bij de kristallografische richting (met betrekking tot de optische c-As) af.
Eigenschappen:
Transmissie in 0.35.0μm, geen absorptie in 23μm
Uiterst hard en duurzaam
Hoog warmtegeleidingsvermogen
Hoge bulkschadedrempel
De materialenkenmerken vergelijken |
Punt | B270 | CaF2 | Duitsland | MgF2 | N-BK7 | Saffier | Si | UV Gesmolten Sillca | ZnSe | ZnS |
R.i. (Nd) | 1,523 | 1,434 | 1,003 | 1,413 | 1,517 | 1,768 | 3,422 | 1,458 | 2,403 | 2,631 |
Coeffcient van verspreiding (Vd) | 58.5 | 95.1 | N/A | 106.2 | 64.2 | 72.2 | N/A | 67.7 | N/A | N/A |
Dichtheid (g/cm3) | 2.55 | 3.18 | 5.33 | 3.18 | 2.46 | 3.97 | 2.33 | 2.20 | 5.27 | 5.27 |
TCE (μm/m℃) | 8.2 | 18.85 | 6.1 | 13.7 | 7.1 | 5.3 | 2.55 | 0,55 | 7.1 | 7.6 |
Word Temperatuur (℃) zacht | 533 | 800 | 936 | 1255 | 557 | 2000 | 1500 | 1000 | 250 | 1525 |
Knoophardheid (kg/mm2) | 542 | 158.3 | 780 | 415 | 610 | 2200 | 1150 | 500 | 120 | 120 |
Gemeenschappelijke Specificaties:
Materiaal: | Saffier |
Afmetingstolerantie: | +0.0, 0.1mm |
Diktetolerantie: | ± 0.1mm |
Oppervlaktekwaliteit: | 80/50 |
Duidelijke Opening: | >85% |
Vlakheid: | λper 25mm |
Parallellisme: | 3 ' |
Schuine rand: | <0> |
Het met een laag bedekken: | Op vereiste |

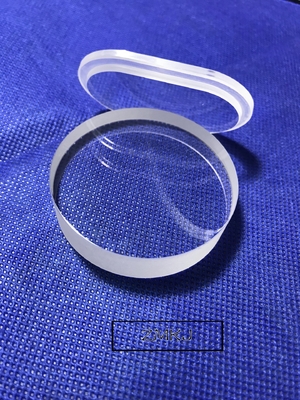

rang: Optische saffier
Richtlijn: C <0001>±1°,
grootte: 57x50mm, breedte: 35x29mm, ±0.03mm,
Dikte: 5mm±0.02mm
BR: 60/40,
Contacteer op elk ogenblik ons
