Productdetails
Plaats van herkomst: China
Merknaam: zmkj
Modelnummer: 4inch--4H-semi N,
Betalings- en verzendvoorwaarden
Min. bestelaantal: 1pcs
Prijs: by required

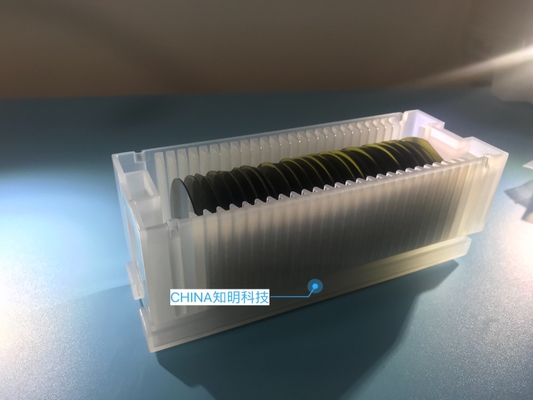

Verpakking Details: Verpakt in een klasse 100 schoon ruimtemilieu, in cassettes van enige wafeltjecontainers
Levertijd: 10-20 dagen
Levering vermogen: 100pcs/months
Materiaal: |
sic kristal |
Industrie: |
halfgeleiderwafeltje |
Toepassing: |
geleide halfgeleider, apparaat, machtselektronika, 5G |
Kleur: |
blauw, groen, wit |
Type: |
4H, GESMEERDE 6H, geen gesmeerde, hoge zuiverheid |
Materiaal: |
sic kristal |
Industrie: |
halfgeleiderwafeltje |
Toepassing: |
geleide halfgeleider, apparaat, machtselektronika, 5G |
Kleur: |
blauw, groen, wit |
Type: |
4H, GESMEERDE 6H, geen gesmeerde, hoge zuiverheid |
het type 4h-n van 4inch dia100m PROEF de rang sic substraten van de Productierang, de substraten van het Siliciumcarbide voor halfgeleiderapparaat,
Toepassingsgebieden
1 hoge frequentie en hoge machts elektronische dioden van apparatenschottky,
JFET, BJT, Speld, dioden, IGBT, MOSFET
2 optoelectronic apparaten: hoofdzakelijk gebruikt LEIDENE van het substraat materiële (GaN/sic) leiden in van GaN/sic blauwe
Advantagement
• Lage roosterwanverhouding
• Hoog warmtegeleidingsvermogen
• Lage machtsconsumptie
• Uitstekende voorbijgaande kenmerken
• Hoog bandhiaat
Van het het kristalsubstraat van het siliciumcarbide sic het wafeltjecarborundum
DE MATERIËLE EIGENSCHAPPEN VAN HET SILICIUMcarbide
| Productnaam: | Van het siliciumcarbide (sic) het kristalsubstraat | ||||||||||||||||||||||||
| Productomschrijving: | 2-6inch | ||||||||||||||||||||||||
| Technische parameters: |
|
||||||||||||||||||||||||
| Specificaties: | 6H-n-Type 4H het n-Type semi-insulating dia2 „x0.33mm, dia2“ x0.43mm, dia2 ' x1mmt, 10x10mm, Enige 10x5mm werpt of het dubbel werpt, Ra <10a> | ||||||||||||||||||||||||
| Norm die verpakken: | schone ruimte 1000, schone zak 100 of enige doos verpakking |
2. substratengrootte van norm
|
van het het Carbide (sic) Substraat 4 duim van het diameter de Specificatie Silicium |
|||||||||
| Rang | Nul MPD-Rang | Productierang | Onderzoekrang | Proefrang | |||||
| Diameter | 100.0 mm±0.5 mm | ||||||||
| Dikte | 350 μm±25μm (200-500um-de dikte ook is o.k.) | ||||||||
| Wafeltjerichtlijn | Van as: 4.0° naar <1120> ±0.5° voor 4h-n/4h-Si op as: <0001> ±0.5° voor 6h-n/6h-si/4h-n/4h-Si | ||||||||
| Micropipedichtheid | ≤1 cm2 | ≤5 cm2 | ≤15 cm2 | ≤50 cm2 | |||||
| Weerstandsvermogen | 4h-n | 0.015~0.028 Ω•cm | |||||||
| 6h-n | 0.02~0.1 Ω•cm | ||||||||
| 4/6h-Si | ≥1E5 Ω·cm | ||||||||
| Primaire Vlak en lengte | {10-10} ±5.0°, 32,5 mm±2.0 mm | ||||||||
| Secundaire Vlakke Lengte | 18.0mm±2.0 mm | ||||||||
| Secundaire Vlakke Richtlijn | Siliciumgezicht - omhoog: 90° CW. van Eerste vlakke ±5.0° | ||||||||
| Randuitsluiting | 3 mm | ||||||||
| TTV/Bow /Warp | ≤15μm/≤25μm/≤40μm | ||||||||
| Ruwheid | Poolse Ra≤1 NM, CMP Ra≤0.5 NM | ||||||||
| Barsten door hoge intensiteitslicht | Niets | 1 toegestaan, ≤2 mm | Cumulatieve lengte ≤ 10mm, enige length≤2mm | ||||||
| Hexuitdraaiplaten door hoge intensiteitslicht | Cumulatief gebied ≤1% | Cumulatief gebied ≤1% | Cumulatief gebied ≤3% | ||||||
| Polytypegebieden door hoge intensiteitslicht | Niets | Cumulatief gebied ≤2% | Cumulatief gebied ≤5% | ||||||
| Krassen door hoge intensiteitslicht | 3 krassen aan 1×wafer-diameter cumulatieve lengte | 5 krassen aan 1×wafer-diameter cumulatieve lengte | 5 krassen aan 1×wafer-diameter cumulatieve lengte | ||||||
| randspaander | Niets | 3 toegestaan, ≤0.5 mm elk | 5 toegestaan, ≤1 mm elk | ||||||
| Verontreiniging door hoge intensiteitslicht | Niets | ||||||||
Sic wafeltje & baren 2-6inch en andere aangepaste grootte kan ook worden verstrekt.

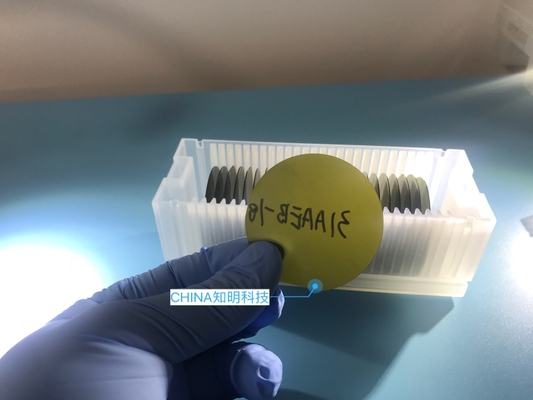

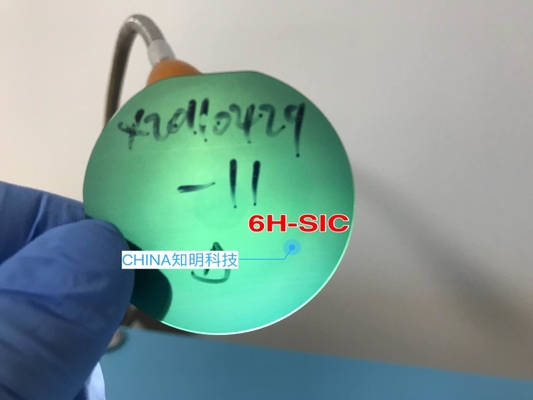

3.Pictures van leveringsproducten voordien
Levering & Pakket
