4'' 200nm AlScN op siliciumwafers SSP DSP Epitaxiale substraten voor LED-apparaten
  • 4'' 200nm AlScN op siliciumwafers SSP DSP Epitaxiale substraten voor LED-apparaten
  • 4'' 200nm AlScN op siliciumwafers SSP DSP Epitaxiale substraten voor LED-apparaten
  • 4'' 200nm AlScN op siliciumwafers SSP DSP Epitaxiale substraten voor LED-apparaten

4'' 200nm AlScN op siliciumwafers SSP DSP Epitaxiale substraten voor LED-apparaten

Plaats van herkomst China
Merknaam ZMSH
Certificering ROHS
Modelnummer AlScN-sjabloon voor silicium
Productdetails
Materiaal:
AlScN-sjabloon voor silicium
Diameter:
4''
Dikte:
200Nm
richtlijn:
111
Polieren:
SSP
geleidingsvermogentype:
N
Resistiviteit:
1-100 ohm.cm
TTV:
≤5μm
boog:
≤10μm
Hoog licht:

LED-apparaten Siliciumwafers

,

AlScN On Silicon Wafers

,

200 nm aluminium scandiumnitride

Productomschrijving

4'' 200nm AlScN Template On Silicon SSP DSP Epitaxiale Substraten voor LED-apparaten



Kenmerken:

Aluminium scandiumnitride (AlScN) op silicium verwijst naar de afzetting van een dun AlScN op een siliciumsubstraat.Dit proces omvat het groeien van een laag AlScN-materiaal op het oppervlak van een saffierplaat met behulp van technieken zoals moleculaire straal-epitaxy (MBE) of metaal-organische chemische dampdepositie (MOCVD)Aluminium scandiumnitride (AlScN) is een breedband-gap halfgeleidermateriaal dat bestaat uit aluminium (Al), scandium (Sc) en stikstof (N).het is een ideaal materiaal voor hoogfrequente akoestische apparatenHet wordt beschouwd als het meest veelbelovende substraat voor 5G-radiofrequentie SAW/BAW-filters.

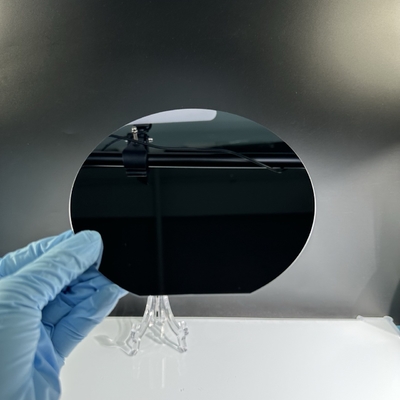

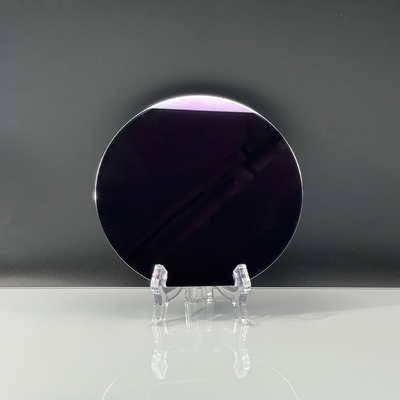

4'' 200nm AlScN op siliciumwafers SSP DSP Epitaxiale substraten voor LED-apparaten 04'' 200nm AlScN op siliciumwafers SSP DSP Epitaxiale substraten voor LED-apparaten 1



Specificatie:

  • Substraatdikte: silicium, 525 +/- 30 μm
  • Georiënteerd op het substraat: <111>
  • Diameter: 100 mm +/- 0,5 mm
  • Resistiviteit: 1-100 ohm.cm
  • Dikte van de AlScN-laag: 200 nm
  • Gebruikbare oppervlakte: > 90%
  • Totaal dikteverschil (TTV): ≤ 5 μm
  • Boog/Warp: ≤ 10 μm
  • Ruwe oppervlakte: Ra ≤ 10 nm (5 μm x 5 μm oppervlakte)
  • Polijst: SSP is standaard, DSP is op aanvraag beschikbaar.
  • Verpakking: op maat gemaakte wafervaten



Gerelateerd product:

GaN-wafers:

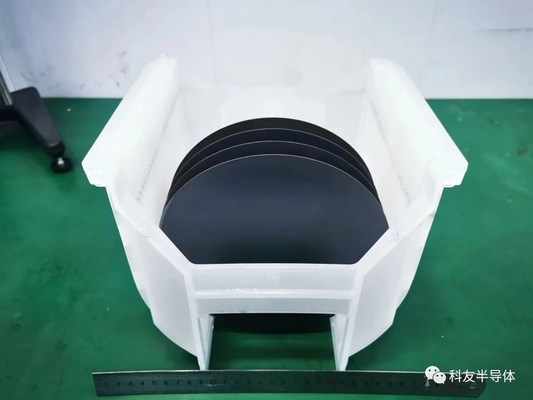

4'' 200nm AlScN op siliciumwafers SSP DSP Epitaxiale substraten voor LED-apparaten 24'' 200nm AlScN op siliciumwafers SSP DSP Epitaxiale substraten voor LED-apparaten 3



Maatschappelijke Inleiding:

SHANGHAI FAMOUS TRADE CO., LTD. bevindt zich in de stad Shanghai, die de beste stad van China is, en onze fabriek is opgericht in Wuxi stad in 2014.Wij zijn gespecialiseerd in het verwerken van een verscheidenheid aan materialen tot wafers, substraten en optische glasonderdelen, die veel worden gebruikt in elektronica, optica, opto-elektronica en vele andere gebieden.We hebben ook nauw samengewerkt met veel binnenlandse en buitenlandse universiteiten., onderzoeksinstellingen en bedrijven, bieden gepersonaliseerde producten en diensten voor hun O&O-projecten. Het is onze visie om een goede samenwerking te onderhouden met al onze klanten door onze goede reputatie.

4'' 200nm AlScN op siliciumwafers SSP DSP Epitaxiale substraten voor LED-apparaten 4



Vragen:

V: Wat is uw MOQ?

A: (1) Voor voorraad is de MOQ 1pcs.

(2) Voor op maat gemaakte producten bedraagt de MOQ 5 stuks.



V: Hoe gaat het met de verzending en de kosten?

A:(1) Wij accepteren DHL, Fedex, EMS etc.

(2) Als je een eigen express account hebt, is dat geweldig. Zo niet, kunnen we je helpen ze te verzenden.

De vracht is in overeenstemming met de feitelijke afrekening.



V: Wat is de levertijd?

Voor de voorraad: de levering is 5 werkdagen nadat u de bestelling heeft geplaatst.

Voor op maat gemaakte producten: de levering is 2 of 3 weken nadat u de bestelling heeft geplaatst.



V: Heeft u standaardproducten?

A: Onze standaard producten in voorraad. zoals 4 inch 0.65mm,0.5mm gepolijste wafer.

V: Hoe moet ik betalen?

A:50% aanbetaling, achtergelaten vóór levering T/T,

V: Kan ik de producten aanpassen op basis van mijn behoefte?

A: Ja, we kunnen het materiaal, de specificaties en de optische coating voor uw optische

onderdelen op basis van uw behoeften.
