2-4inch HVPE GaN Wafer Customized Size Free - Bevindend GaN Single Crystal Material

Merknaam:	zmkj
Modelnummer:	GaN-niet-polair
MOQ:	1PC
Prijs:	by case
Leveringstermijn:	2-4 weken
Betalingsvoorwaarden:	L / C, T / T

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Materiaal:

GaN enig kristal

Methode:

HVPE

Grootte:

10x10mm, 5x5mm

Dikte:

350um

Industrie:

Geleide LD, laserapparaat, detector,

Oppervlakte:

zing of verdubbel kant poliseed

Rang:

voor LD

Type:

Niet-polair Freestanding GaN Substrates

Verpakking Details:

het enige wafeltjegeval in 100 sorteert schoonmakende ruimte

Markeren:

gan substraat

gan malplaatje

Productomschrijving

2inch GaN-substratensjabloon, GaN-wafer voor LeD, halfgeleidende galliumnitride-wafer voor ld, GaN-sjabloon, mocvd GaN-wafer, vrijstaande GaN-substraten op maat, klein formaat GaN-wafer voor LED, mocvd Galliumnitride-wafer 10x10mm, 5x5mm, 10x5mm GaN wafer, niet-polaire vrijstaande GaN-substraten (a-vlak en m-vlak)

GaN-wafelkenmerk

Product

Galliumnitride (GaN) substraten

Product beschrijving:

Saphhire GaN-sjabloon wordt gepresenteerd Epitxiale hydride dampfase-epitaxie (HVPE) -methode.In het HVPE-proces smelt het zuur geproduceerd door de reactie GaCl, dat op zijn beurt reageert met ammoniak om galliumnitride te produceren.Epitaxiaal GaN-sjabloon is een kosteneffectieve manier om galliumnitride monokristallijn substraat te vervangen.

Technische parameters:

Maat	2" rond; 50mm ± 2mm
Product plaatsing	C-as <0001> ± 1,0.
Geleidbaarheidstype	N-type & P-type
weerstand	R <0,5 Ohm-cm
Oppervlaktebehandeling (Ga-gezicht)	ZO gegroeid
RMS	<1nm
Beschikbare oppervlakte	> 90%

Specificaties:

GaN epitaxiale film (C-vlak), N-type, 2 "* 30 micron, saffier;

GaN epitaxiale film (C-vlak), N-type, 2 "* 5 micron saffier;

GaN epitaxiale film (R-vlak), N-type, 2 "* 5 micron saffier;

GaN epitaxiale film (M-vlak), N-type, 2 "* 5 micron saffier.

AL2O3 + GaN-film (N-type gedoteerd Si);AL2O3 + GaN-film (P-type gedoteerd Mg)

Opmerking: volgens de vraag van de klant speciale plugoriëntatie en -maat.

Standaardverpakking:

1000 cleanroom, 100 clean bag of enkele doosverpakking

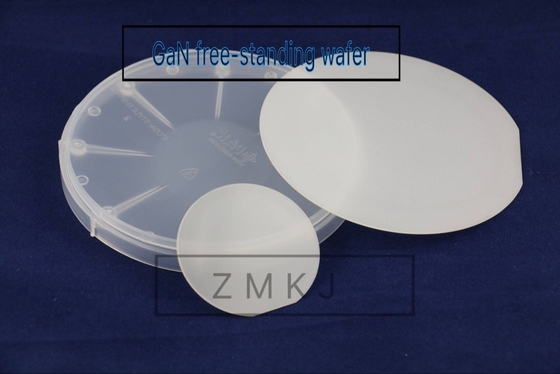

2-4inch HVPE GaN Wafer Customized Size Free - Bevindend GaN Single Crystal Material 0

Sollicitatie

GaN kan op veel gebieden worden gebruikt, zoals LED-display, hoogenergetische detectie en beeldvorming,
Laserprojectiedisplay, voedingsapparaat, enz.

Laserprojectiedisplay, voedingsapparaat, enz.
Datum opslag
Energiezuinige verlichting
Full colour fla-display
Laser Projecties
High-Efficiency Elektronische apparaten
Hoogfrequente microgolfapparaten
Hoogenergetische detectie en stel je voor
Nieuwe energiesol waterstoftechnologie
Omgevingsdetectie en biologische geneeskunde
Lichtbron terahertz band

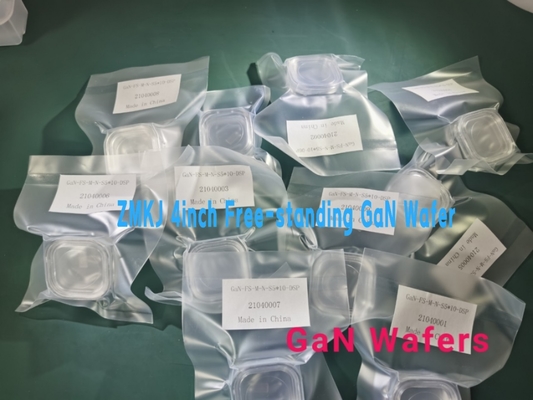

2-4inch HVPE GaN Wafer Customized Size Free - Bevindend GaN Single Crystal Material 1

Specificaties:

GaN-sjabloonspecificatie

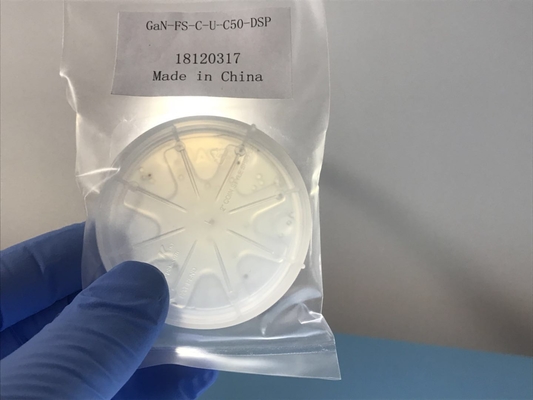

2-4inch HVPE GaN Wafer Customized Size Free - Bevindend GaN Single Crystal Material 2

2 ~ 4 inch vrijstaand GaN-specificatiebestand

Item	GaN-FS-CU-C50	GaN-FS-CN-C50	GaN-FS-C-SI-C50
Dimensies	e 50,8 mm ± 1 mm
Dikte	350 ± 25 uur
Bruikbare oppervlakte	> 90%
oriëntatie	C-vlak (0001) afwijkende hoek richting M-as 0,35° ± 0,15°
Oriëntatie plat	(1-100) ±0,5°, 16,0 ±1,0 mm
Secundaire Oriëntatie Flat	(11-20) ±3°, 8,0 ±1,0 mm
TTV (totale diktevariatie)	< 15 uur
BOOG	< 20 uur
Geleidingstype	N-type	N-type	Semi-isolerend (Fe-gedoteerd)
soortelijke weerstand (3O0K)	< 0,1 Q・cm	< 0,05 Q・cm	>106 Q・cm
Dislocatie dichtheid	Van 1x105 cm-2 tot 3x106 cm-2
Polijsten	Vooroppervlak: Ra < 0,2 nm (gepolijst);of < 0,3 nm (gepolijst en oppervlaktebehandeling voor epitaxie)
	Achteroppervlak: 0,5 ~ 1,5 uur;optie: 1~3 nm (fijn gemalen);< 0,2 nm (gepolijst)
Pakket	Verpakt in een klasse 100 cleanroom-omgeving, in enkele wafelcontainers, onder een stikstofatmosfeer.

maat	4”GaN-substraten
Item	GaN-FS-N
Afmetingen maat	Ф 100,0 mm ± 0,5 mm
Dikte van de ondergrond	450 ± 50 µm
Oriëntatie van de ondergrond	C-as(0001) richting M-as 0,55 ± 0,15°
Pools	SSP of DSP
Methode	HVPE
BOOG	<25UM
TTV	<20um
Ruwheid	<0,5nm
soortelijke weerstand	0.05ohm.cm
doteermiddel	Si
(002) FWHM&(102) FWHM	<100 boog
Aantal en maximale grootte van gaten en kuilen	Productiekwaliteit ≤23@1000 um; Onderzoekskwaliteit ≤68@1000 um
Aantal en maximale grootte van gaten en kuilen	Proefrang ≤112@1000 um
Bruikbaar gebied	P-gehalte>90%;R-niveau>80%: D-niveau>70% (uitsluiting van rand- en macrodefecten)

	Niet-polaire vrijstaande GaN-substraten (a-vlak en m-vlak)
Item	GaN-FS-a	GaN-FS-m
Dimensies	5,0 mm x 5,5 mm
	5,0 mm × 10,0 mm
	5,0 mm × 20,0 mm
	Aangepaste maat
Dikte	330 ± 25 µm
oriëntatie	a-vlak ± 1°	m-vlak ± 1°
TTV	≤15 µm
BOOG	≤20 µm
Geleidingstype	N-type
Weerstand (300K)	< 0,5 Ω·cm
Dislocatie dichtheid	Minder dan 5x106 cm-2
Bruikbare oppervlakte	> 90%
Polijsten	Vooroppervlak: Ra < 0,2 nm.Epi-klaar gepolijst
	Achteroppervlak: fijne grond
Pakket	Verpakt in een klasse 100 cleanroom-omgeving, in enkele wafelcontainers, onder een stikstofatmosfeer.

2.ZMKJ levert GaN-wafer aan de micro-elektronica- en opto-elektronica-industrie met een diameter van 2 "tot 4".

GaN epitaxiale wafers worden gekweekt volgens de HVPE- of MOCVD-methode en kunnen worden gebruikt als een ideaal en uitstekend substraat voor apparaten met hoge frequentie, hoge snelheid en hoog vermogen.Momenteel kunnen we GaN-epitaxiale wafels aanbieden voor fundamenteel onderzoek en gebruik van apparaatproductontwikkeling, inclusief GaN-sjabloon, AlGaN

en InGaN.Naast de standaard op GaN gebaseerde wafer, bent u van harte welkom om uw epilaagstructuur te bespreken.

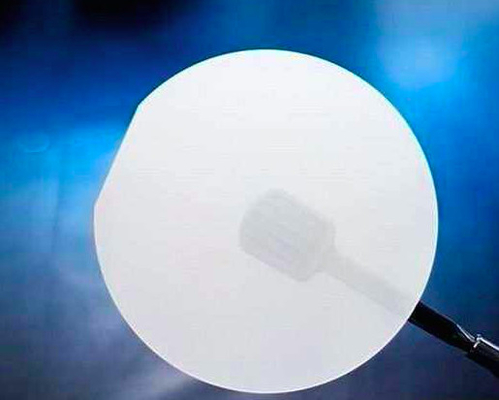

2-4inch HVPE GaN Wafer Customized Size Free - Bevindend GaN Single Crystal Material 4
